В типовом шкафу управления больше всего проблем возникает не на уровне логики ПЛК, а на уровне полевых цепей: клапан на 24 В DC не дотягивает по напряжению на длинной линии, контактор ловит выброс при отключении, а при наладке кто-то случайно коротит выход на корпус. Поэтому к модулю дискретного вывода мы относимся как к силовому интерфейсу между контроллером и реальными исполнительными механизмами, а не как к формальной позиции в спецификации.
OMRON NX-OD5256-1 в реальной обвязке исполнительных механизмов

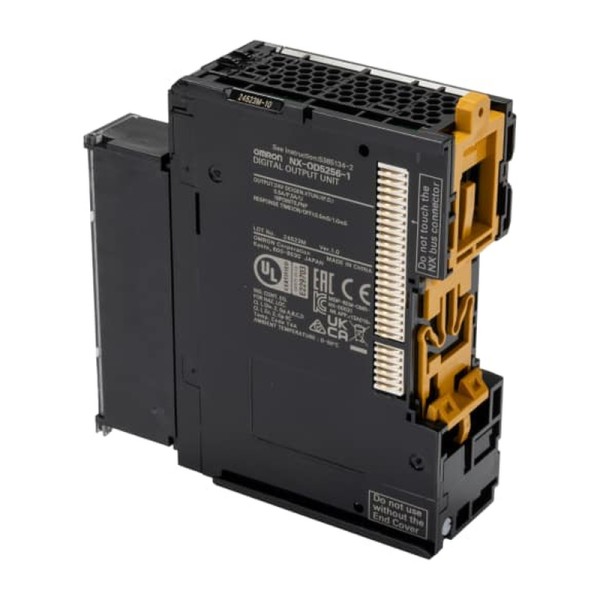

NX-OD5256-1 - модуль дискретного вывода семейства NX, рассчитанный на работу с нагрузками 24 В DC и схемотехнику PNP. На практике это означает прямое управление катушками клапанов, промежуточными реле, светосигнальной арматурой, небольшими электромагнитами, а также входами приводов и частотников, где требуется положительная логика коммутации.
Критично, что выходы имеют встроенную защиту от короткого замыкания. В эксплуатации это не про формальную надежность, а про снижение времени простоя: при ошибке монтажа или при повреждении кабеля модуль не уходит в необратимый отказ, а линия диагностируется и приводится в порядок без замены железа. Для пусконаладки, когда нагрузка часто подключается поэтапно, это отдельный плюс.
NX-OD5256-1 OMRON: скорость реакции и корректная работа на быстрых циклах
Когда выходы участвуют в дозировании, отсечке, маркировке или управляющих импульсах на интерфейсные реле, важна повторяемость фронтов и предсказуемая задержка. У NX-OD5256-1 времена включения/отключения лежат в субмиллисекундном диапазоне. В прикладном смысле это позволяет:
- стабильно отрабатывать короткие импульсы без растягивания в полевой части;
- согласовывать дискретные сигналы с задачами движения (например, разрешение привода, пуск захвата, синхросигнал на внешний модуль);
- уменьшать разброс по времени между каналами при пакетной коммутации.
Дополнительно полезно, что у серии NX предусмотрены разные режимы обработки сигналов - от стандартного независимого цикла до синхронного. Это упрощает жизнь, когда часть дискретных команд должна жить в общем такте системы, а часть - обслуживать локальные, менее критичные цепи.
Электрическая развязка, помехи и что это дает в шкафу
В промышленной среде у дискретных выходов два врага: коммутационные помехи и ошибки заземления. В NX-OD5256-1 применена оптроная гальваническая развязка, а помехоустойчивость по линии питания соответствует уровню 2 кВ по IEC 61000-4-4. Это важно не на бумаге, а в ситуациях вроде:
- рядом стоит пускатель с индуктивной нагрузкой, и при отключении летят выбросы в общую шину 24 В;
- в одном шкафу собраны привода, импульсные БП и дискретные модули, а трассировка кабелей далека от идеальной;
- на объекте сложная система уравнивания потенциалов, и по земле гуляют токи.
Развязка и нормальная электрическая прочность изоляции здесь дают предсказуемость: ложные срабатывания и деградация каналов возникают заметно реже, а диагностика получается проще, потому что проблема не маскируется под хаотичные отказы.
Монтаж и обслуживание: клеммы, DIN-рейка, сервисная практика

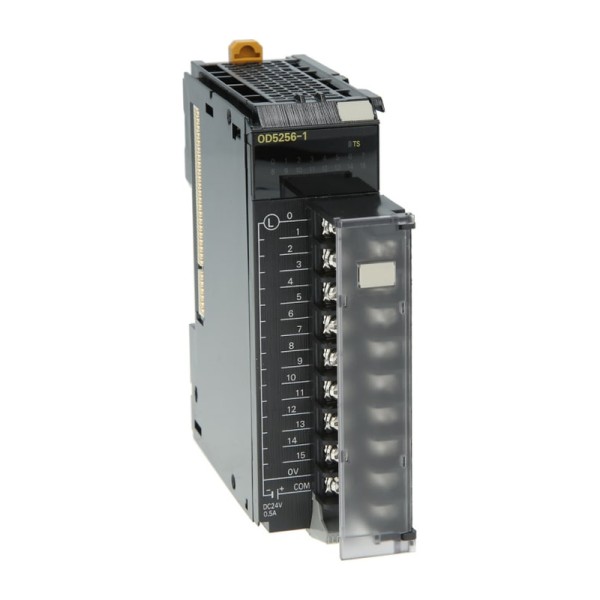

Модуль рассчитан на монтаж на DIN-рейке в шкафу управления и имеет винтовые клеммы с резьбой M3. В обслуживании винтовая колодка удобна там, где есть вибрации и регулярные регламентные работы: протяжка выполняется стандартным инструментом, маркировка проводников читается, а контакт не зависит от качества обжима пружинного зажима при неоднородных жилах.
Отдельно отмечаем съемную клеммную колодку. В эксплуатации это экономит время: при замене модуля не требуется перезаводить все линии, достаточно отстегнуть колодку, переставить на новый модуль и выполнить контроль. На объектах с жестким SLA по простою это решающий момент.
Живучесть на площадке: вибрация, удары, климат
NX-OD5256-1 рассчитан на типовые условия промышленного оборудования: рабочий диапазон температур 0…+55 °C, влажность до 95% без конденсации, а также стойкость к вибрациям и ударам. Это напрямую относится к установкам на рамах машин, рядом с транспортерами, насосными станциями и упаковочными линиями, где микровибрации присутствуют постоянно. Когда модуль переживает вибронагрузку штатно, у нас не расползаются клеммные соединения и не появляются плавающие отказы, которые обычно сложнее всего ловить.
Если нужно компактно и аккуратно развести дискретные команды на 24 В DC в составе NX I/O и при этом иметь защиту выходов, развязку и предсказуемую динамику, модуль NX-OD5256-1 модуль дискретного вывода OMRON закрывает задачу без дополнительных ухищрений в схеме.
Перед отгрузкой проверим совместимость по шине NX I/O Bus и вашей схеме питания 24 В DC - присылайте состав станции и типы нагрузок, подберем корректную обвязку и укажем, где нужны защитные элементы на катушках.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов16
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина30 мм
- Тип модуляДискретный ввод-вывод
- Масса125 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаВинтовые клеммы
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)1
- Количество клемм IOG (V−)1
- Потребление модуля с CPU0.95 Вт, макс.
- Потребление модуля с шинным интерфейсом0.65 Вт, макс.
- Внешние клеммыВинтовая колодка M3 (18 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Источник питания ввода-выводаОт внешнего источника
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.5-1.0 ms мс
- Схема подключения1-проводная
- Время включения / отключения0.5 мс макс./1.0 мс макс.
- Допустимое напряжение на выходе20.4-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки20.4…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 5 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
