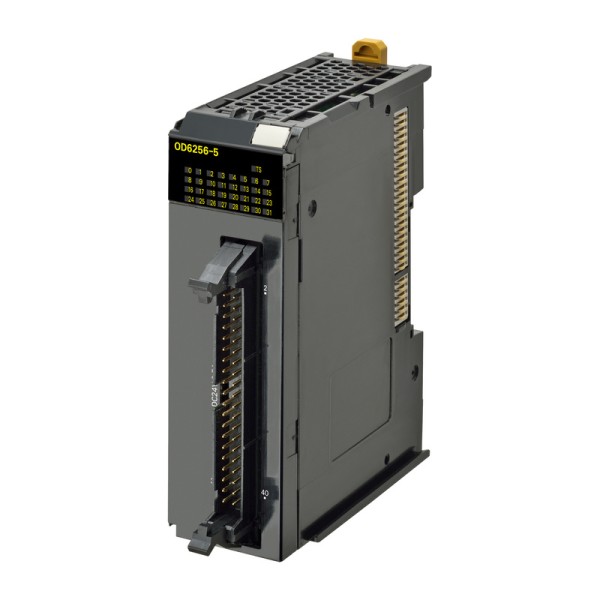

NX-OD6256-5 модуль дискретного вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления дискретные выходы чаще всего страдают не от логики ПЛК, а от физики: пусковые токи катушек, наводки от частотников, неаккуратная коммутация 0V, вибрация на оборудовании и типичные короткие замыкания в полевых кабелях. Мы используем NX-OD6256-5 модуль дискретного вывода Omron там, где важно получить предсказуемое включение исполнительных механизмов и нормальную живучесть при эксплуатации, а не только красивую схему на бумаге.
OMRON NX-OD6256-5 в типовых сценариях автоматики
Этот модуль хорошо ложится на задачи управления соленоидными клапанами, пневмоостровами, промежуточными реле, светосигнальной колонной, контакторами малой мощности. За счет PNP-выходов его удобно применять в стандартной 24 В DC архитектуре, принятой на большинстве линий упаковки, сборки, конвейерах и дозаторах.
Мини-пример из практики: при управлении группой электропневмоклапанов на одном станке важно, чтобы при срабатывании сразу нескольких каналов не происходило просадки питания и хаотичных перезапусков датчиков рядом. Здесь помогает грамотное разнесение питания по группам и контроль общей нагрузки - у модуля предусмотрены отдельные клеммы питания для выходной части, и это упрощает нормальную силовую топологию в шкафу.
Модуль дискретного вывода NX-OD6256-5 OMRON: что критично по электрической части
В дискретном выходе ценится не количество каналов само по себе, а поведение на нагрузке. Для катушек клапанов и реле важен пусковой ток: в момент включения он заметно выше установившегося, и именно на этом режиме выходы часто перегружают. У NX-OD6256-5 есть запас по кратковременным броскам тока, поэтому при корректно подобранной нагрузке и нормальном питании модуль устойчиво переживает динамику включения без деградации канала.
Отдельно отмечаем встроенную защиту от короткого замыкания. В поле КЗ обычно возникает не в шкафу, а на конце кабеля - перетертую изоляцию на кронштейне никто не отменял. Когда защита реализована на уровне канала, мы получаем локализацию аварии: один канал уходит в защиту, а не валит весь сегмент управления. Это снижает время простоя и упрощает диагностику при наладке.
Для устойчивости к наводкам полезны два момента. Первый - оптическая развязка, которая снижает риск протаскивания помех и паразитных потенциалов между цепями. Второй - нормированная помехоустойчивость по импульсным помехам на питании. На практике это проявляется так: при коммутации индуктивностей и при работе рядом стоящих преобразователей частоты выходы не начинают самопроизвольно дергаться, а контроллер не ловит ложные события по состояниям.
NX-OD6256-5 OMRON и скорость переключения в реальном цикле
Когда мы говорим про дискретные выходы, миллисекунды важны не всегда, но в быстрых машинах влияют на повторяемость. В задачах типа отсечки, маркировки, дозирования или пошаговой подачи задержка включения/отключения определяет, насколько стабильно отрабатывается цикл при росте скорости линии. У NX-OD6256-5 задержки малы, поэтому при корректной логике и синхронизации по шине можно надежно попадать в окно срабатывания, не раздувая тайминги программы.
Плюс - поддержка разных режимов обработки сигналов. В проектах, где часть выходов должна быть максимально детерминированной (например, разрешение движения, блокировки), а часть работает в обычном режиме (световая индикация, второстепенные механизмы), удобно разделять требования к синхронности без усложнения архитектуры.
Подключение, монтаж и типовые ошибки при обвязке
Модуль выполнен под монтаж на DIN-рейку и подключение через разъем MIL. Мы обычно выбираем такую компоновку, когда нужно быстро и аккуратно вывести 32 канала на клеммные блоки или на интерфейсный жгут, не превращая шкаф в пучок одиночных проводов. Важно учитывать, что ответная часть разъема приобретается отдельно - это влияет на комплектность и сроки сборки шкафа.
Из практических моментов по обвязке:
- Не смешиваем силовой 0V нагрузок и чувствительные цепи без продуманной точки звезды. Отдельные клеммы питания на модуле как раз подталкивают к правильной топологии.
- Для катушек и реле обязательно ставим средства подавления выбросов (диоды, RC-цепи) по месту - это снижает нагрузку на выходные ключи и уменьшает помехи в шкафу.
- Проверяем падение напряжения на линии при групповых включениях. Даже при качественном блоке питания длинный кабель до клапанного острова может дать просадку, и тогда проблема выглядит как отказ выхода, хотя причина - в проводнике и распределении питания.
Механика и условия эксплуатации серии NX
На оборудовании с вибрацией (прессы, транспортеры, фасовочные автоматы) важны не только электрические параметры. У NX-OD6256-5 нормированы вибро- и ударостойкость - это означает, что при правильном монтаже в шкафу и нормальной фиксации жгутов контакты и пайка не становятся слабым местом через пару месяцев. Для нас это критично на объектах, где шкаф стоит прямо на раме станка и получает механические воздействия постоянно.
Диапазоны рабочих температур и влажности закрывают большинство производственных помещений. При этом мы всегда напоминаем: IP20 - это исполнение для шкафа, а не для установки в зоне мойки или пыли без защиты. Если среда агрессивная, модуль надо прятать в правильно подобранный корпус с вентиляцией/теплоотводом и фильтрацией.
Если нужно аккуратно и предсказуемо управлять 24 В DC нагрузками в составе NX I/O, закладываем NX-OD6256-5 в спецификацию и подбираем ответный MIL-разъем и схему распределения питания под вашу нагрузку. Дайте нам вводные по исполнительным механизмам и компоновке шкафа - быстро проверим по току, помехам и тепловому режиму и предложим рабочее решение.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов32
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина30 мм
- Тип модуляДискретный ввод-вывод
- Масса95 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаMIL, ответный разъём приобретается отдельно
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)4
- Количество клемм IOG (V−)4
- Потребление модуля с CPU1.3 Вт, макс.
- Потребление модуля с шинным интерфейсом1 Вт, макс.
- Внешние клеммыРазъём MIL (40 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Источник питания ввода-выводаОт внешнего источника
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.5-1.0 ms мс
- Схема подключения1-проводная
- Время включения / отключения0.5 мс макс./1.0 мс макс.
- Допустимое напряжение на выходе20.4-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки20.4…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 2 А/общую клемму, 4 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА макс.
- Остаточное напряжение1.5 В макс.
