В распределённых системах на NX I/O Bus чаще всего «стреляет» не логика и не сеть, а питание. Типовой сценарий: добавили пару модулей аналогового ввода, терминальный блок, релейные выходы - и на пике потребления шина уходит в просадку. В результате получаем плавающие ошибки обмена, самопроизвольные сбросы и нестабильный запуск после включения. Мы решаем это инженерно - ставим дополнительное питание шины там, где оно действительно нужно, а не «на всякий случай» по всей стойке.
OMRON NX-PD1000 модуль дополнительного питания шины NX - логика применения

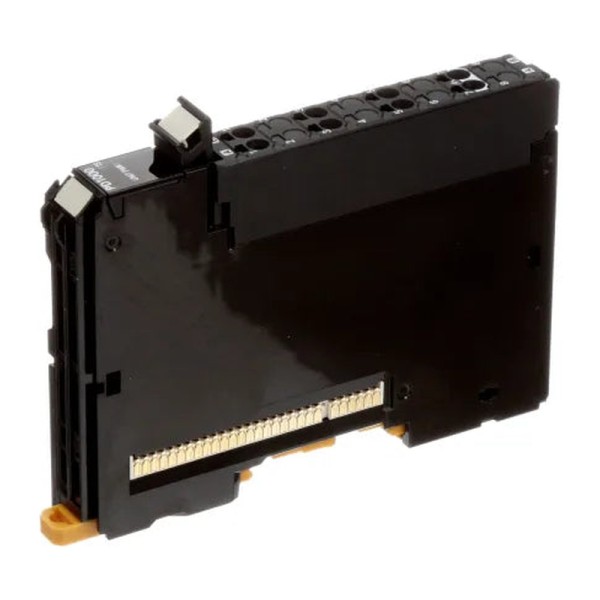

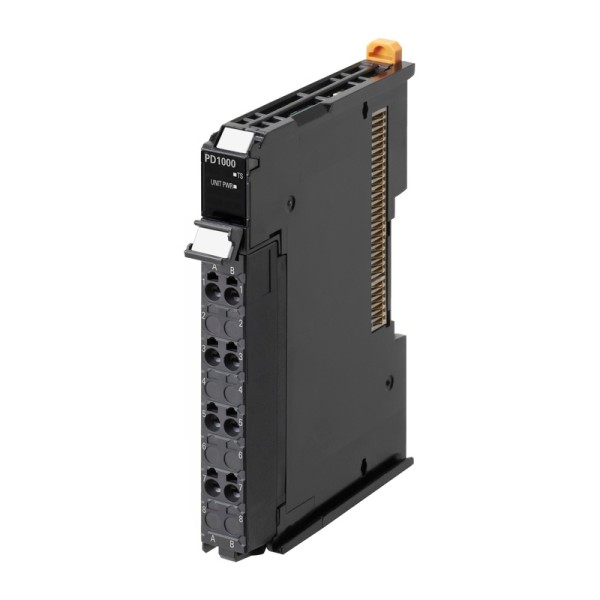

NX-PD1000 - это модуль подачи питания именно на шину NX, а не универсальный блок питания шкафа. Его задача - разгрузить участок стойки и стабилизировать питание коммуникационной части и внутренней шины ввода-вывода. На практике это критично, когда:
- стойка разрастается по длине, и суммарный ток/потери по распределению питания становятся заметными;
- в одной линейке смешаны «тихие» цифровые модули и «шумные» узлы (частотники рядом, мощные контакторы, индуктивные нагрузки);
- нужна предсказуемость запуска при горячем старте и после аварийного отключения 24 В.
В таких условиях дополнительное питание шины даёт более ровную картину по напряжению и снижает вероятность ложных диагностик, особенно на границе допустимого питания.
NX-PD1000 OMRON в шкафу управления: что важно при монтаже
Модуль рассчитан на установку на DIN-рейку и занимает минимум места по ширине. Это удобно, когда стойка уже «упакована», а резерв по габаритам ограничен. Мы обращаем внимание на ориентацию и тепловой режим: ограничение по выходной мощности зависит от температуры и варианта монтажа. В реальной эксплуатации это означает простую вещь - если шкаф тёплый (плотная компоновка, слабая вентиляция, летний режим), питание лучше планировать с запасом, а модуль ставить так, чтобы не собирать локальный перегрев рядом с источниками тепла.
Ещё момент, который часто недооценивают: степенью защиты IP20 модуль предполагает установку именно внутри шкафа, с нормальной культурой разводки и закрытыми клеммными зонами. Для нас это стандарт: отдельные каналы для силовых линий, разнесение с импульсными помехоисточниками, нормальная маркировка и доступ для обслуживания.
Электрика и клеммы: почему пружинные Push-in реально удобнее
Подключение выполнено на безвинтовых пружинных клеммах Push-in. С точки зрения эксплуатации это не «комфорт монтажника», а снижение отказов по контакту. В вибронагруженных шкафах (упаковка, конвейеры, дробилки, мобильные узлы) винтовые соединения требуют регламента протяжки, а пружинный контакт держит усилие стабильно. В NX-PD1000 предусмотрены отдельные точки под функциональное заземление и общие проводники для питания/возврата - это помогает корректно развести 0V, FG и экраны, не превращая клеммный ряд в «комбайн» из перемычек.
Допустимый ток клемм питания ограничен, и это нужно воспринимать как инженерное ограничение участка, а не «страшную цифру». Мы обычно делаем так: считаем суммарную нагрузку по сегменту, учитываем пусковые токи и распределяем питание по стойке, чтобы не загонять одну пару клемм в режим постоянного предела.
Помехоустойчивость, вибрация и удар: когда спецификация становится практикой
Для промышленных систем важен не сам факт соответствия IEC, а последствия для объекта. У NX-PD1000 заявлена стойкость к быстрым переходным процессам по линии питания (типичные импульсы от коммутации катушек, индуктивностей, «грязных» 24 В), а также вибро- и ударостойкость. На линиях с высокой динамикой это напрямую влияет на количество «необъяснимых» остановок: когда модуль не уходит в перезапуск из-за кратковременной помехи, а шина продолжает работать, мы экономим часы на поиске фантомных причин.
Отдельно отметим высоту эксплуатации до 2000 м и требования к среде без коррозионных газов. Это не формальность: на предприятиях с агрессивной атмосферой (сероводород, пары кислот, хлор) деградация контактов и дорожек ускоряется, и тогда уже никакие настройки софта не спасают. Если условия сложнее - закладываем герметичный шкаф, фильтрацию и правильное заземление.
Где NX-PD1000 отрабатывает лучше всего: короткие примеры
Линия розлива: стойка NX стоит в одном шкафу с пускателями насосов и клапанными островами. Добавляем NX-PD1000 ближе к «хвосту» стойки - пропадают периодические потери связи и ошибки модулей после включения мощных нагрузок.
Машина упаковки: сильная вибрация, частые циклы старт-стоп. Пружинные клеммы и механическая стойкость дают предсказуемую работу без сезонной протяжки контактов.
Модернизация существующего шкафа: места мало, добавили несколько модулей I/O, пересобирать питание целиком нельзя. Ставим дополнительное питание шины локально и снимаем риски по просадке.
Если вам нужен модуль дополнительного питания шины NX для стабильной работы NX I/O Bus, берём NX-PD1000 модуль дополнительного питания шины nx Omron OMRON и сразу проверяем схему распределения 24 В, сегментацию по токам и заземление.
Перед заказом пришлите состав стойки NX и условия в шкафу - мы быстро прикинем, где ставить NX-PD1000 и какой запас по мощности заложить.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляПодача питания
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип изделияМодуль дополнительного питания шины NX
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)2
- Количество клемм IOG (V−)2
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Потребление модуля с CPU0.85 Вт, макс.
- Потребление модуля с шинным интерфейсом0.45 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка, 8 клемм
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX70 %
- Количество клемм FG2
- Ограничение выходной мощностиВертикальный монтаж: 10 Вт при 45 °C, 8,5 Вт при 55 °C; иной монтаж: 10 Вт при 40 °C, 6 Вт при 55 °C
