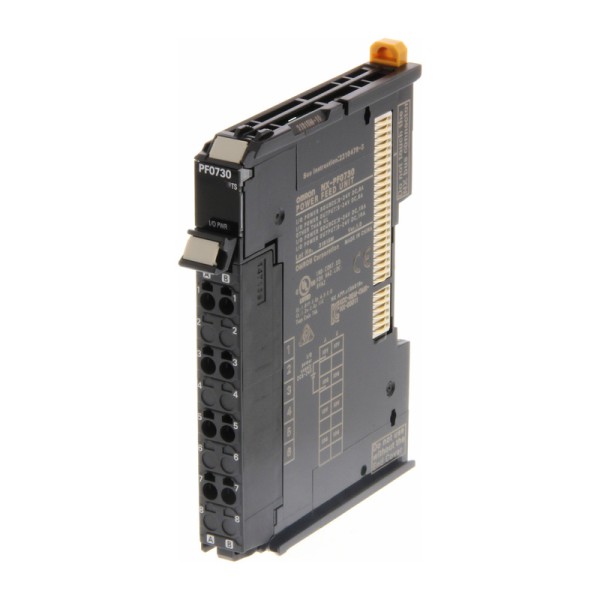

NX-PF0730 модуль дополнительного питания ввода-вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В распределенных шкафах с NX I/O чаще всего «стреляет» не логика, а питание: длинные гребенки на 24 В, общий V- на разные группы датчиков, импульсные нагрузки от клапанов и контакторов. В результате получаем плавающие уровни на входах, периодические обрывы связи по шине и трудноуловимые ошибки, которые проявляются только при пусках и в пиковых режимах. Для таких случаев мы закладываем отдельный модуль подводки питания на сегмент ввода-вывода - NX-PF0730 модуль дополнительного питания ввода-вывода OMRON.
Как работает OMRON NX-PF0730 в составе станции NX
По сути это узел развязки и корректного распределения питания полевой части. Модуль добавляет отдельную точку ввода V+ и V- для группы модулей NX, чтобы токи нагрузки не проходили через «чужие» участки клемм и перемычек. На практике это снижает просадки на 24 В при срабатывании соленоидов, уменьшает наводки на аналоговые цепи и упрощает диагностику: становится понятно, где у нас питание логики, а где - питание поля.
Типовой сценарий: на одной станции стоят дискретные выходы на клапаны и несколько аналоговых входов 4-20 мА. Без сегментации питания при пуске группы клапанов аналоговые каналы начинают шуметь, а дискретные входы ловят дребезг. Ввод питания через NX-PF0730 позволяет развести силовую часть и чувствительные цепи по токовым путям и получить стабильные измерения без плясок по фильтрам в софте.
Механика, клеммы и монтаж NX-PF0730 модуль дополнительного питания ввода-вывода OMRON
Мы ценим этот модуль за нормальную полевую эргономику. Подключение выполнено на push-in пружинных клеммах: в эксплуатации это быстрее, чем винт, и критично при серийной сборке шкафов, когда важно исключить недотяжку и последующий нагрев контакта. Отдельный плюс - съемная клеммная колодка: при замене модуля не приходится пересобирать проводку, а это экономит время простоя.
Ширина корпуса небольшая, поэтому модуль удобно ставить «точками питания» вдоль линейки NX на DIN-рейке, а не тянуть один толстый ввод через весь ряд. В компактных шкафах это влияет даже на тепловой режим: меньше плотных жгутов, лучше продуваемость, проще трассировка.
Электропитание и помехи в реальных условиях
В промышленных сетях 24 В редко бывают «лабораторными». На линии появляются броски, провалы, паразитные импульсы от коммутации индуктивностей и длинных кабелей. У NX-PF0730 широкий диапазон питания постоянного тока - это полезно, когда один и тот же шкаф может питаться от разных источников (например, локальный БП и резерв от UPS) и мы хотим избежать ложных перезапусков ввода-вывода при просадках.
По помехоустойчивости модуль выдерживает испытательные уровни по быстрым переходным процессам (типовая история для шкафов с частотниками, контакторами и пускателями рядом). На практике это означает меньше спорадических сбоев, когда все «по схеме правильно», а аварии появляются только в определенные моменты: включение мощного двигателя, переключение секций, работа сварочного поста в цехе.
Также важно, что модуль рассчитан на заметный ток питания ввода-вывода. Это дает запас по расширению станции: сегодня у нас 6-8 модулей с умеренной нагрузкой, а завтра добавятся выходные карты под клапанный остров или реле - и не придется перекраивать архитектуру питания.
Надежность: вибрация, удары, климат шкафа
Вибрация и ударные воздействия актуальны не только для транспорта. Дробилки, прессы, экструдеры, линии с редукторами и тяжелыми приводами дают постоянную механическую «дрожь» на шкафах. В таких местах мы всегда смотрим на стойкость по вибрации и ударам: если модуль не держит механику, начнутся микропрерывания контакта, а дальше - фантомные ошибки ввода-вывода.
По климату модуль рассчитан на типичный шкафной диапазон температур и влажности без конденсации. Важно соблюдать простые вещи: нормальная вентиляция, разделение тепловыделяющих устройств, аккуратная укладка проводов. IP20 здесь логичен: изделие для установки внутри шкафа, а не для поля. Отдельно отмечаем требование к корректному защитному заземлению - в реальной эксплуатации это напрямую влияет на устойчивость к помехам и предсказуемость работы аналоговых сигналов.
Где NX-PF0730 ставим чаще всего
- Линии упаковки и фасовки - много соленоидов, быстрые циклы, пиковые токи.
- Машиностроение - шкафы рядом с прессами и станками, высокая вибронагрузка.
- Водоподготовка и насосные - длинные кабели датчиков, необходимость чистого V- для аналогов.
- Модернизация существующих шкафов - когда нужно добавить модули NX без переделки всей силовой разводки.
Если собираете станцию NX с разнородными нагрузками и хотите управляемую, диагностируемую архитектуру питания, закладывайте NX-PF0730 и разводите питание сегментами. Передайте нам состав станции и типы нагрузок - подскажем, где ставить точки ввода и как аккуратно разнести V+ и V- по группам.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляПодача питания
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип изделияМодуль дополнительного питания ввода-вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)4
- Количество клемм IOG (V−)4
- Напряжение питания DC4,5…28,8 В
- Номинальное напряжение питания DC5…24 В
- Потребление модуля с CPU0.85 Вт, макс.
- Потребление модуля с шинным интерфейсом0.45 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка, 8 клемм
- Максимальный ток питания ввода-вывода10 А
