В типовом проекте на упаковочной линии или ячейке роботизации больше всего времени съедает не программирование логики, а разбор взаимосвязей безопасности: где останов должен быть мгновенный, где - контролируемый, как развести цепи E-Stop, дверные блокировки, световые завесы и при этом не получить ложные срабатывания от помех. Процессорный модуль безопасности NX-SL3300 серии NX мы обычно ставим как отдельный вычислитель safety-логики, чтобы функции защиты жили в своем детерминированном контуре и не зависели от нагрузки основного ПЛК и обмена с верхним уровнем.

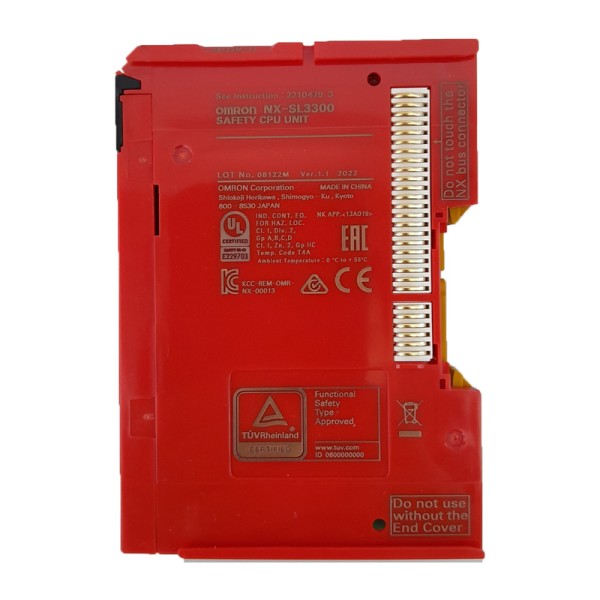

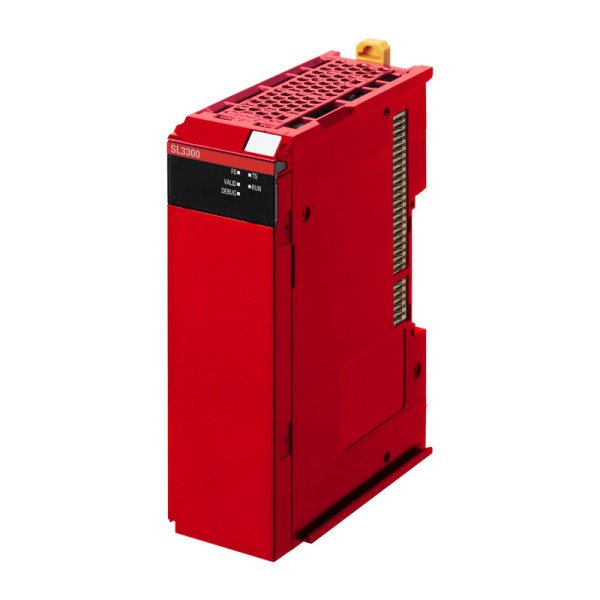

OMRON NX-SL3300 в архитектуре safety-управления
Модуль рассчитан на построение централизованной безопасности в шкафу управления с монтажом на DIN-рейку и работой по NX I/O Bus. В эксплуатации это удобно: мы собираем безопасные входы/выходы рядом с технологическими модулями, а safety-процессор держит независимый цикл обработки. Такой подход снижает вероятность ситуаций, когда при пиковых обменах или сложной технологической программе ухудшается реакция на события безопасности.
Отдельно отмечаем масштабирование по объектам безопасности. Поддержка большого числа безопасных точек ввода-вывода и соединений FSoE Master позволяет не дробить проект на несколько разрозненных safety-контроллеров. На практике это означает меньше межшкафных связей, проще трассировка сигналов и быстрее поиск неисправностей при пусконаладке.
NX-SL3300 процессорный модуль безопасности OMRON и реальные требования нормативов
По уровню функциональной безопасности модуль закрывает задачи до SIL 3 по IEC 61508 и PL e по EN ISO 13849-1, категория безопасности 4. Эти цифры важны не для паспорта, а для реального расчета риска: можно строить двухканальные цепи с диагностикой, контролем расхождения каналов и тестовыми импульсами, не придумывая обходные схемы на реле. В проектах с частыми доступами оператора (двери, люки, зоны обслуживания) это экономит время на валидации и упрощает доказательную базу для аудиторов.
Важный момент - корректное разделение функций. Safety-логика должна оставаться предсказуемой при любой технологической ситуации: аварийный останов, перезапуск, квитирование, контроль обратной связи контакторов/приводов. Независимый цикл обработки сигналов как раз про это: поведение safety не плавает вместе с остальной программой.
Устойчивость к помехам и механике в шкафу
На объектах с частотниками, серводрайвами и длинными трассами кабелей основная причина ложных остановов - импульсные помехи и плохое заземление. Здесь полезна заявленная помехоустойчивость по линии питания 2 кВ (IEC 61000-4-4) и понятные требования к сопротивлению заземления. Мы всегда закладываем нормальную шину PE, правильные вводы экрана и разделение силовых/сигнальных жгутов - тогда модуль отрабатывает штатно и не провоцирует редкие, но дорогие простои.
Вибро- и ударостойкость тоже не формальность. На прессах, линиях резки, в транспортных системах шкаф может ловить вибрацию через раму. Когда модуль рассчитан на такие воздействия, меньше шансов получить плавающий контакт на клеммных соединениях и загадочные разовые ошибки, которые сложно поймать на диагностике.
Практика применения OMRON NX-SL3300 на типовых узлах
- Ячейка с роботом и ограждением: дверные выключатели, световая завеса, E-Stop на постах, безопасное отключение приводов с контролем обратной связи.
- Конвейерная система: зональная остановка, контроль скорости/остановки, безопасный доступ для обслуживания с последовательностью разрешений.
- Упаковочная машина: блокировки кожухов, контроль пневматики, безопасный перезапуск после устранения причины с соблюдением логики reset.
Во всех этих сценариях выигрываем на централизованной диагностике и понятной структуре safety-программы. Память модуля позволяет держать не только базовые функции, но и аккуратно разложенную логику с диагностическими статусами, таймерами дебаунса, контролем перекрестных замыканий. Это особенно ценно, когда объект обслуживают разные смены и важно, чтобы сообщения и причины остановов читались однозначно.
Эксплуатационные ограничения, которые нельзя игнорировать
При подборе мы всегда смотрим на условия в шкафу: рабочий диапазон температур, влажность без конденсации, отсутствие коррозионных газов, степень загрязнения. Это напрямую влияет на долговечность электроники и стабильность входных цепей. Если шкаф стоит рядом с моечными зонами или химией, одной только степени защиты шкафа часто недостаточно - нужны корректная вентиляция, подогрев, фильтрация и контроль точки росы.
По питанию и тепловыделению модуль экономичный, но в плотных шкафах даже небольшие нагрузки складываются. Поэтому при компоновке закладываем нормальный тепловой расчет, отступы, трассировку питания и общую дисциплину EMC.
Если нужен safety-процессор под NX-систему с понятной нормативной базой и устойчивой работой в промышленной среде, закладывайте NX-SL3300 в спецификацию и присылайте схему узлов безопасности - проверим архитектуру, увязку с I/O и требования по валидации.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Ширина30 мм
- Тип модуляУправление безопасностью
- Масса75 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияПроцессорный модуль безопасности
- Память программ512 МБ
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Обработка сигналовНезависимый цикл
- Функции безопасностиПоддерживается
- Уровень SIL по IEC 615083
- Объём памяти512 КБ
- Максимум точек безопасного ввода-вывода256
- Максимум безопасных соединений32
- Уровень производительностиPL e по EN ISO 13849-1
- Категория безопасности4
- Максимум соединений FSoE Master32
