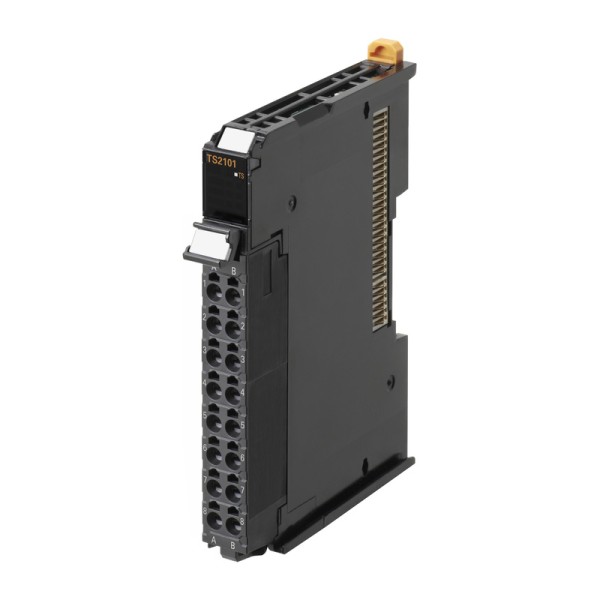

NX-TS2101 модуль температурного ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В температурных контурах чаще всего проблемы появляются не на ПИДе и не на клапане, а на входе: наводки от частотника, неверная компенсация холодного спая, плохой контакт в клеммах, разная земля в шкафу и на объекте. В итоге оператор видит гуляющую температуру, технолог - нестабильный процесс, а мы получаем лишние остановы и поиски неисправности по всей линии. NX-TS2101 модуль температурного ввода OMRON как раз закрывает этот участок - корректно и повторяемо переводит термопару в измеренное значение, не разваливая систему при типовой промышленной электромагнитной обстановке.
OMRON NX-TS2101 в реальной задаче измерения температуры
Типовой сценарий: экструдер, термопары K в зонах нагрева, рядом стоят ТРМ, твердотельные реле или тиристорные регуляторы, по шкафу проходит силовая коммутация. Для такой конфигурации критично, чтобы модуль держал помехи по питанию и не ловил выбросы от коммутации. Здесь важна не сама цифра в паспорте, а то, что входная часть и питание разведены и изолированы, а сигнальная часть оптически развязана от шины. В эксплуатации это означает меньше ложных скачков и меньше ситуаций, когда температура внезапно уходит в ошибку только из-за грозы, сварки рядом или включения мощной нагрузки.
Отдельно отмечаем дифференциальную схему входа. Для термопар это практичнее, чем псевдо-однопроводные решения: при грамотном экране и нормальном заземлении можно существенно снизить вклад общих помех и избавиться от паразитных милливольт на длинных трассах. Плюс модуль умеет контролировать обрыв - полезно, когда датчик периодически отваливается на вибрации или в горячей зоне пересыхает керамическая изоляция. Сигнал обнаружения обрыва позволяет в логике CPU перевести контур в безопасный режим, а не пытаться регулировать по мусорному значению.
Модуль температурного ввода OMRON NX-TS2101: точность и динамика
Для технолога важно, чтобы измерение было не только точным, но и предсказуемым по времени. В NX-TS2101 преобразование выполняется с фиксированным временем 250 мс на модуль. На практике это упрощает настройку фильтрации в PLC и расчет задержек в контуре: мы заранее понимаем, какая латентность добавится между реальным изменением температуры и обновлением значения в программе. Например, при управлении нагревом пресс-формы или запайкой упаковки можно корректнее подобрать цикл ПИД-регулятора и не разгонять контур в автоколебания из-за случайных задержек.
Разрешение до 0.1°C и 14-битная обработка полезны не ради красивых цифр. Это дает возможность аккуратно вести тренды и видеть ранние признаки деградации процесса: медленное увеличение разброса температуры по зонам, дрейф на холостом ходе, паразитные провалы при коммутации. С точки зрения диагностики это экономит часы, потому что проблему можно поймать по архиву без выезда и простоя.
Компенсация холодного спая с заданной погрешностью важна для термопарных измерений в шкафах, где температура внутри может заметно отличаться от цеховой. Да, любой модуль требует тепловой стабилизации - здесь предусмотрен прогрев 30 минут. В нормальной эксплуатации мы это учитываем: после подачи питания не используем измерения как эталонные для калибровочных операций, а в критичных задачах даем шкафу выйти на режим.
Монтаж и обслуживание NX серии в шкафу управления
По монтажу здесь все сделано под реальную эксплуатацию: узкий корпус 12 мм помогает плотной компоновке на DIN-рейке, что особенно заметно в шкафах с большим количеством зон измерения. Подключение через push-in пружинные клеммы ускоряет расключение и снижает влияние человеческого фактора. На объекте это проявляется просто: меньше недотянутых винтов, меньше разогревов контакта, быстрее замена при сервисе. Съемная клеммная колодка также полезна - при замене модуля не приходится заново перебирать весь жгут.
С точки зрения стойкости к условиям в шкафу учитываем стандартные промышленные факторы: вибрация от оборудования, удары при транспортировке, влажность без конденсации. При правильной установке на DIN-рейку и нормальной организации кабелей модуль работает стабильно в диапазоне цеховых температур, а IP20 подразумевает то, что устройство рассчитано на размещение внутри шкафа, а не на поле без оболочки. Для корректной работы измерений отдельно соблюдаем культуру заземления и экранирования: экран термопары заводим по проектному решению, исключаем петли земли, выдерживаем раздельную прокладку сигнальных и силовых трасс.
Под какие датчики и процессы подходит OMRON NX-TS2101
Модуль рассчитан на работу с распространенными типами термопар, поэтому его удобно применять как в универсальных шкафах, так и в серийных машинах. Из практики:
- печи и сушильные камеры - контроль зон нагрева с диагностикой обрыва датчика, чтобы не пережечь продукт;
- экструзия и литье - стабильный сбор температуры с минимальной чувствительностью к помехам от силовой части;
- упаковочные линии - повторяемая динамика измерения важна для коротких тепловых циклов и регистрации брака;
- модернизация старых шкафов - когда нужно добавить точки температуры в существующую архитектуру NX I/O Bus без переделки всей шины.
Если нужен предсказуемый термопарный ввод с промышленной развязкой, нормальной помехоустойчивостью и удобным обслуживанием на DIN-рейке, NX-TS2101 закрывает задачу без лишних компромиссов. Перед отгрузкой согласуем тип датчика, схему заземления и требования по диагностике в PLC - и подберем корректную обвязку по месту.
Запросите у нас поставку NX-TS2101 и сразу уточните условия применения - проверим совместимость по шине NX, расключению и требованиям к точности в вашем процессе.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип температурного датчикаK, J, T, E, L, U, N, R, S, B, ВтRe5-26, PLII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление20 кОм мин. кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования0.1°C макс.
- Тип изделияМодуль температурного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — оптопара
- Разрядность аналогового входа14 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль250 мс
- Диапазон преобразования входа±20°C от входного диапазона
- Предельно допустимый входной сигнал±130 мВ
- Время преобразования250 мс/модуль
- Развязка каналовМежду каналами и шиной NX
- Тип температурных датчиковB, C (WRe5-26), E, J, K, L, N, P (PLII), R, S, T, U
- Время прогрева30 мин
- Погрешность компенсации холодного спая±1.2°C
- Ток обнаружения обрыва входаОколо 0.1 μA
