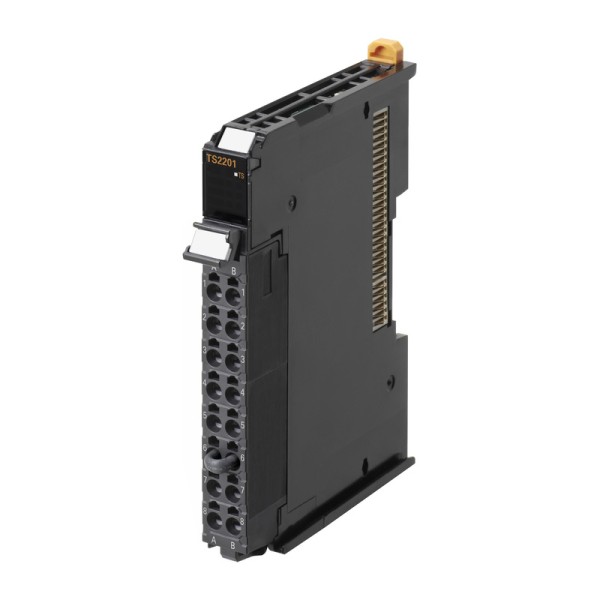

NX-TS2201 модуль температурного ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления температура - это не просто технологический параметр, а ранний индикатор проблем: перегрев подшипника, уход режима термопластавтомата, разбалансировка контура подогрева, нестабильность теплообменника. Когда датчики стоят далеко, кабель идет рядом с частотниками, а пускатели щелкают по несколько раз в смену, от модуля температурного ввода требуется предсказуемость по точности и устойчивость к помехам, иначе уставки начинают жить своей жизнью.
NX-TS2201 OMRON в составе NX I/O
NX-TS2201 модуль температурного ввода Omron рассчитан на работу в линейке NX и подключается к NX I/O Bus. Для нас ценность такого решения в том, что температурные измерения не завязаны на случайные задержки основного цикла контроллера: обработка выполняется независимым циклом на уровне модуля. На практике это помогает, когда PLC загружен обменом по EtherCAT/EtherNet/IP и периодически меняет длительность цикла - температура при этом остается обновляемой с предсказуемым темпом, без рывков в трендах.
Время преобразования на модуль 250 мс - нормальная величина для инерционных процессов (нагреватели, рубашки реакторов, калориферы, сушильные шкафы). Мы обычно ориентируемся так: если объект по месту меняется на секунды и десятки секунд, выигрыша от избыточно быстрого АЦП не будет, а вот стабильность и фильтрация важнее.
Как NX-TS2201 OMRON ведет себя на длинных линиях Pt100/Pt1000
Модуль работает с Pt100/Pt1000 в 3-проводной схеме. Это как раз тот вариант, который чаще всего встречаем в промышленности: по сравнению с 2-проводкой заметно снижается влияние сопротивления линии, а по сравнению с 4-проводкой меньше затрат на кабель и клеммники.
Отдельно полезна спецификация по влиянию сопротивления проводов - 0.06°C/Ом (и оговорка по допустимому сопротивлению линии). В эксплуатации это означает, что при неидеальных соединениях в коробке датчика или при подуставших пружинных контактах вы получаете не прыгающий шум, а аккуратный, диагностируемый уход показаний. Например, если на участке образовалась добавка 5 Ом из-за окисленного перехода, это будет не загадочная нестабильность, а понятный вклад в погрешность, который можно подтвердить измерением и устранить.
Разрешение до 0.1°C и 14-битная разрядность важны не ради красивых цифр. Они дают возможность аккуратно вести ПИД-регулирование на малых дельтах температуры, например при стабилизации ванны или узла дозирования, где колебания в 1-2°C уже влияют на вязкость и повторяемость процесса.
Электрика и стойкость к помехам в шкафу
В NX-TS2201 применена гальваническая развязка (питание через трансформатор, сигнальные цепи через оптопары), плюс развязка каналов относительно шины NX. В практике это снижает количество историй, когда после некорректной коммутации экрана или при пробое на корпус в полевых условиях начинает страдать вся стойка ввода-вывода. Мы рассматриваем развязку как способ локализовать проблему: один датчик или одна линия не должны утащить за собой общую систему.
По помехоустойчивости заявлены испытания уровня 2 кВ по линии питания по IEC 61000-4-4. В условиях, где рядом работают контакторы, соленоиды и частотные приводы, это напрямую влияет на количество ложных аварий по температуре и на частоту выездов обслуживающего персонала. Дополнительно обращаем внимание на требование к заземлению и на отсутствие коррозионных газов - это не формальность, а фактор ресурса клеммных соединений и стабильности измерительных цепей.
Монтаж и обслуживание: то, что экономит время в смене
Модуль рассчитан на установку на DIN-рейку в шкафу управления и имеет пружинные безвинтовые клеммы Push-in. В сервисе это реальная экономия времени: не надо протягивать винты после вибраций, меньше шанс сорвать резьбу или получить плавающий контакт из-за недотяжки. Съемная клеммная колодка упрощает замену: можно заранее подготовить модуль, а в шкафу выполнить замену без перекоммутации жил и без риска перепутать пары 3-проводной схемы.
Ширина корпуса небольшая, что помогает, когда щит уже набит, а добавить еще один температурный ввод надо без перекомпоновки монтажной панели. При этом IP20 подразумевает корректную установку в закрытом шкафу - на открытых панелях без защиты от прикосновения такому модулю делать нечего.
Условия эксплуатации и механика
Вибро- и ударостойкость у NX-TS2201 рассчитаны на промышленную среду. Для нас это актуально на объектах с компрессорами, насосами, вибростолами и рядом с прессовым оборудованием, где слабые клеммные решения быстро проявляют себя ростом переходных сопротивлений и периодическими обрывами по месту. Заявленный рабочий диапазон температур и влажности позволяет без лишних оговорок ставить модуль в стандартные цеховые шкафы при условии нормальной вентиляции и исключения конденсата.
Отдельно учитываем время прогрева 10 минут. В пусконаладке это помогает правильно трактовать первые показания после подачи питания: не делаем выводов по точности, пока модуль не вышел на термостабилизацию.
- Типовые применения: контроль температуры подшипников и масла, зоны нагрева экструдера, термостатирование ванн, входной контроль температуры продукта на линии.
- Практический совет по монтажу: прокладываем линии RTD отдельно от силовых, экран заводим по правилам проекта заземления, а клеммы подписываем с учетом 3-проводной компенсации, чтобы исключить перестановку жил при обслуживании.
Подберем NX-TS2201 под вашу стойку NX, проверим совместимость по конфигурации и дадим рекомендации по подключению Pt100/Pt1000 в конкретных условиях шкафа и трасс - отправляйте схему или перечень сигналов.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип температурного датчикаPt100 (3-проводный)/Pt1000 (3-проводный)
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования0.1°C макс.
- Тип изделияМодуль температурного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.25 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — оптопара
- Разрядность аналогового входа14 бит
- Тип входной цепиОднополярный
- Время преобразования на модуль250 мс
- Диапазон преобразования входа±20°C от входного диапазона
- Время преобразования250 мс/модуль
- Развязка каналовМежду каналами и шиной NX
- Тип температурных датчиковPt100, Pt1000
- Измерительный ток датчикаОколо 0.25 мА
- Влияние сопротивления проводов0.06°C/Ω макс. (также 20 Ом макс.)
- Время прогрева10 мин
