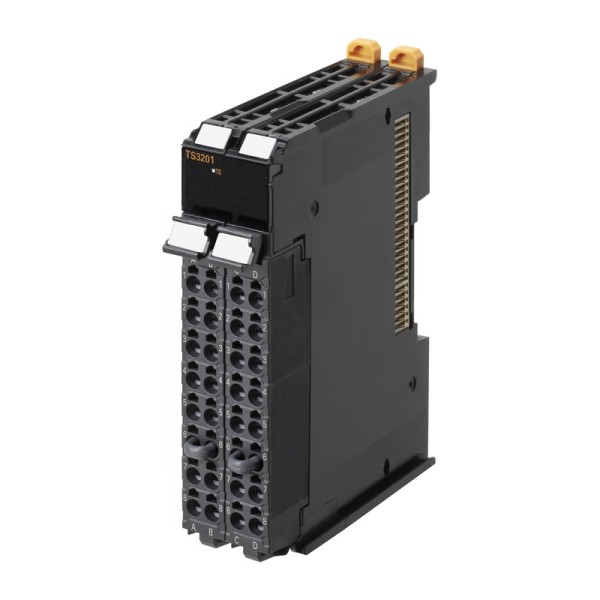

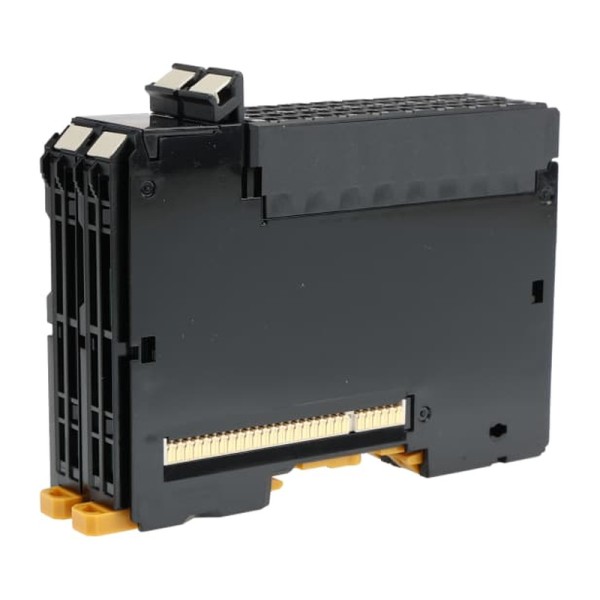

NX-TS3201 модуль температурного ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на объекте нужно снять температуру с нескольких точек и при этом не ловить дрейф показаний из-за длины линии, первым делом смотрим не на красивую цифру разрешения, а на то, как модуль отрабатывает реальную проводку в шкафу и по месту. В NX-TS3201 модуле температурного ввода OMRON нам нравится инженерно честный подход: вход рассчитан на платиновые датчики Pt100/Pt1000 в 3-проводной схеме, а влияние сопротивления проводов нормировано. Это критично для печей, сушильных камер, термостатирования пресс-форм и линий с протяженными кабелями, где 10-20 Ом по жиле - не редкость. В эксплуатации это означает меньше ручных поправок и меньше разборов в стиле почему на дальнем датчике постоянно +1…+2 градуса.
OMRON NX-TS3201 в реальном цикле управления
По логике работы модуль хорошо ложится на задачи, где температура участвует в контуре регулирования и одновременно нужна для диагностики. Преобразование выполняется с фиксированным временем на модуль, поэтому для ПИД-регулятора легко держать одинаковый период опроса и не получать плавающую задержку. На практике это заметно, когда технолог просит убрать перерегулирование: стабильная дискретизация плюс предсказуемая задержка дают более спокойную настройку ПИД и меньше колебаний на выходе нагрева.
Еще один момент, который обычно всплывает не на стенде, а на запуске: прогрев измерительной части. Здесь он задан явно, и это правильно. На горячем запуске шкафа или после аварийного отключения питание вернулось - модуль отработал прогрев, и мы не принимаем первые нестабильные значения за реальную температуру. Это снижает риск ложных аварий по верхнему пределу, особенно в системах с жесткими блокировками.
Конструктив и клеммы NX-TS3201 OMRON: монтаж без сюрпризов
В шкафах с плотной компоновкой важны ширина и удобство подключения. Здесь применены безвинтовые пружинные клеммы Push-in, плюс поддерживается съемная клеммная колодка. Для нас это про скорость обслуживания: можно заранее собрать и промаркировать хвосты на столе, а на площадке просто переставить колодку. При замене модуля не приходится раскручивать каждую жилу, и это экономит время простоя.
Пружинные клеммы полезны не только монтажнику. На вибронагруженных машинах винтовые зажимы любят ослабевать, а плавающий контакт на платиновом датчике - это скачки сопротивления и гуляющие градусы. Здесь же контакт держится стабильнее, и диагностика становится проще: если температура скачет, мы ищем проблему в датчике или кабеле, а не в подтяжке винтов.
Развязка, помехоустойчивость и надежность измерений
Температурные входы - чувствительная зона, особенно когда рядом частотники, тиристорные регуляторы и силовые контакторы. Поэтому мы всегда оцениваем, как выполнена гальваническая развязка и какие уровни помех модуль держит по питанию. В NX-серии развязка реализована по питанию через трансформатор и по сигналам через оптопару, плюс есть развязка между каналами и шиной NX. В реальной эксплуатации это дает два эффекта.
- Снижается шанс поймать наводки в измерение, когда рядом коммутируется силовая нагрузка. Это напрямую влияет на стабильность трендов и корректность аварийных уставок.
- Проще жить с разными потенциалами земли на большом объекте. При условии нормального заземления шкафа и соблюдения требований по сопротивлению заземления меньше риск получить паразитные токи по экранам и общим проводам.
Отдельно отмечаем стойкость к ударам и вибрации. В модульных удаленных вводах-выводах именно механика часто становится причиной плавающих дефектов, которые тяжело поймать. Когда вибростойкость и ударостойкость заданы параметрами, мы спокойнее закладываем модуль в шкаф на раме станка, рядом с приводами, а не тянем все датчики в центральную щитовую.
Где NX-TS3201 особенно уместен
По нашему опыту, этот модуль хорошо закрывает задачи, где важна повторяемость и предсказуемость измерений, а не только факт наличия температуры.
- Экструзия и термопластавтоматы: контроль зон нагрева, где кабели датчиков проходят рядом с силовыми линиями, а вибрация - штатный режим.
- Пищевое и фармацевтическое оборудование: аккуратные тренды, стабильные показания без периодических скачков из-за клемм и наводок.
- Сушильные шкафы, печи, термокамеры: несколько точек Pt100/Pt1000, где длина трассы влияет на погрешность, и важно, чтобы модуль корректно работал с 3-проводной компенсацией.
Инженерные замечания по внедрению
Чтобы получить от температурного ввода ожидаемую точность, мы обычно закладываем простые правила: отдельная укладка сигнальных кабелей от силовых, корректное подключение экрана с одной стороны по принятой на объекте схеме, одинаковое сечение жил на трехпроводке, проверка переходных сопротивлений на клеммах. И не забываем про среду в шкафу: отсутствие конденсации и коррозионных газов важнее, чем кажется по паспорту, потому что именно они через пару лет превращаются в нестабильные контакты и дрейф измерения.
Если нужно аккуратно завести Pt100/Pt1000 в систему NX и получить устойчивое измерение в промышленной среде, берите NX-TS3201, проверим совместимость по конфигурации NX I/O и поможем заложить корректную схемотехнику подключения.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина24 мм
- Тип модуляАналоговый ввод-вывод
- Масса140 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип температурного датчикаPt100 (3-проводный)/Pt1000 (3-проводный)
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования0.1°C макс.
- Тип изделияМодуль температурного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода2
- Потребление модуля с CPU1.75 Вт, макс.
- Потребление модуля с шинным интерфейсом1.3 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм x 2)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — оптопара
- Разрядность аналогового входа14 бит
- Тип входной цепиОднополярный
- Время преобразования на модуль250 мс
- Диапазон преобразования входа±20°C от входного диапазона
- Время преобразования250 мс/модуль
- Развязка каналовМежду каналами и шиной NX
- Тип температурных датчиковPt100, Pt1000
- Измерительный ток датчикаОколо 0.25 мА
- Влияние сопротивления проводов0.06°C/Ω макс. (также 20 Ом макс.)
- Время прогрева10 мин
