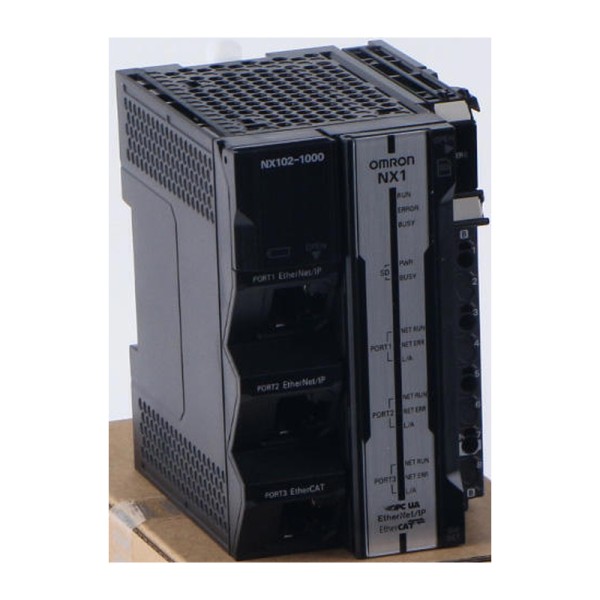

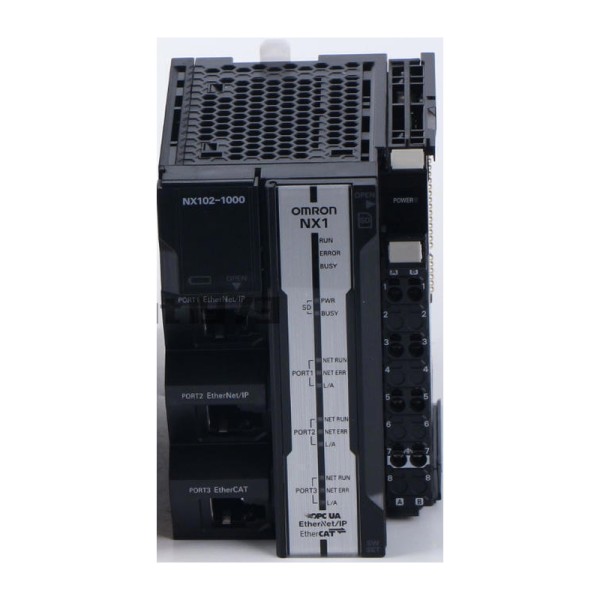

NX102-1000 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления самый частый источник нестабильности - не силовая часть, а управление: рассинхрон по сети, плавающие времена циклов, неочевидные задержки при обмене с приводами и удаленным вводом-выводом. Когда на одной линии одновременно есть точное позиционирование, дискретная логика и сбор данных для верхнего уровня, контроллер должен держать детерминизм и при этом оставаться удобным в обслуживании. Именно под такие задачи мы обычно закладываем NX102-1000 процессорный модуль машинного контроллера OMRON.
OMRON NX102-1000 в реальной архитектуре линии
Логика применения у NX102-1000 проста и практична: EtherCAT используем как жесткий контур для сервоприводов и быстрых модулей NX, а Ethernet-обмен - для HMI/SCADA, интеграции с MES и инженерного доступа. Разнесение сетей по задачам снижает вероятность того, что диагностика или верхний уровень начнут влиять на цикл управления. Для нас это ключевой момент в проектах, где период основной задачи должен быть предсказуемым, а реакция на событие не зависит от нагрузки на сеть.
Пример из эксплуатации: упаковочный автомат с несколькими узлами - протяжка пленки, рез, маркировка. По EtherCAT держим синхронизацию движения, а по EtherNet/IP отдаем статусы на линию и принимаем рецепты. В результате не приходится выбирать между скоростью и интеграцией - контуры не мешают друг другу.
NX102-1000 OMRON: цикл, память и поведение при перезапусках
При настройке мы всегда смотрим не на номинальную производительность на бумаге, а на то, как контроллер ведет себя в динамике: холодный старт, повторные включения, скачки нагрузки по сети, запись данных. У NX102-1000 полезно, что переменные разделяются на сохраняемые и несохраняемые области. Это позволяет проектировать проект так, чтобы технологические параметры переживали перезапуск, а временные буферы и счетчики событий очищались предсказуемо. На практике это снижает число скрытых ошибок, когда после аварийного отключения линия стартует с некорректным внутренним состоянием.
Отдельно отмечаем работу с SD/SDHC: карта памяти удобна как для обслуживания (резервная копия, перенос настроек), так и для сервисной диагностики на объекте. В реальных условиях это экономит время: вместо выгрузок через сеть можно быстро собрать техданные локально, не нагружая промышленный сегмент.
Сети и последовательные интерфейсы без лишних конвертеров
На объектах до сих пор встречаются весы, сканеры, старые частотники и измерители с RS-232C/RS-422/RS-485. Наличие последовательных интерфейсов в составе контроллера важно не формально, а по стоимости владения: меньше внешних шлюзов, меньше блоков питания, меньше точек отказа и проще электромонтаж. Мы обычно используем RS-485 для интеграции приборов учета или датчиков с Modbus RTU на уровне машины, а Ethernet оставляем для более тяжелых протоколов и верхнего уровня.
Два порта Ethernet удобны в шкафной компоновке: можно физически разделить технологическую сеть и сервисный доступ, либо организовать проходной участок без дополнительных коммутаторов в небольших установках. Для пусконаладки это тоже плюс: инженер подключается к сервисному сегменту, не вмешиваясь в адресацию основной сети линии.
Движение и позиционирование: без перегруза логики
В NX-серии нам нравится подход, когда управление движением и логика не живут в разных устройствах. В реальной эксплуатации это уменьшает задержки на стыке PLC и motion и упрощает диагностику. Для типовых задач - приводные оси на конвейерах, каретки, подъемники, узлы подачи - удобно, что можно собрать решение в одном контроллере: и последовательности, и профили движения, и синхронизацию. В проектах, где требуются виртуальные оси (например, электронный вал для согласования скоростей), такая архитектура снижает риск рассогласования при изменении рецептов.
Компоновка на DIN-рейке и нюансы питания NX I/O Bus
Монтаж в шкафу на DIN-рейке для нас важен не как формальность, а как ремонтопригодность. Когда оборудование работает в несколько смен, замена модуля должна быть возможна быстро и без перекоммутации половины шкафа. NX102-1000 работает в составе стойки NX и позволяет наращивать систему модулями ввода-вывода по NX I/O Bus. При проектировании важно учитывать, что для модулей с питанием от шины NX требуется отдельный модуль подачи питания. Этот момент часто упускают на этапе спецификации, а потом получают перегруз по шине или некорректные запуски периферии. Мы обычно закладываем питание шины и разделяем группы I/O так, чтобы локализовать последствия коротких замыканий и перегрузок по датчикам.
Еще один практический момент - пусковые токи при холодном старте и при повторном включении. В шкафах с общим 24 В питанием это влияет на выбор источника и распределение линий питания по клеммникам. Если не учитывать импульсные нагрузки, можно получить ложные перезапуски при кратковременных провалах, особенно когда параллельно включаются привода, клапана и нагрузка по датчикам.
Если нужна предсказуемая работа логики, детерминизм по EtherCAT и нормальная интеграция по Ethernet без усложнения шкафа, закладывайте NX102-1000 в структуру управления и согласуйте с нами сетевую схему и питание - проверим по вашей конфигурации стойки NX и нагрузкам 24 В.
- СерияNX
- Высота100 мм
- Глубина90 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина72 мм
- Масса390 кг
- Языки программированияLD, ST, встроенный ST
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс., холодный пуск; при повторном включении менее чем через 1 с — около 30 А / 0,3 мс
- Тип изделияПроцессорный модуль машинного контроллера
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Максимум осей с виртуальными15
- Тип шины ввода-выводаNX I/O Bus
- Количество портов EtherNet/IP2
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи1 мс
- Память переменных33.5 МБ
- Максимум осей PTP4
- Максимум модулей расширения32
- Максимум удалённых узлов ввода-вывода64
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС NX-END02, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения32 МБ
- Число слотов SD1
- ПО программированияSysmac Studio
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
- Максимум синхронных осей2
- Функции контроллераУправление движением, OPC UA, Позиционирование, Логическое управление
- Условие массыС торцевой крышкой, максимальная масса
- Условие потребленияС SD-картой, без потребления подключённых модулей NX
