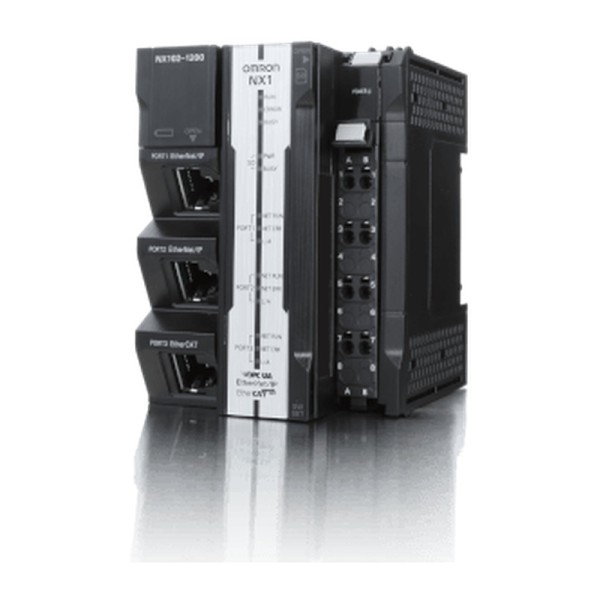

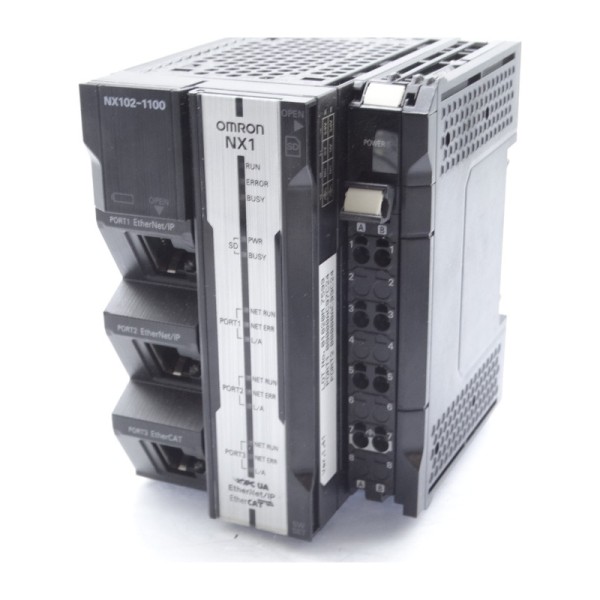

NX102-1100 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных проектах на оборудовании чаще всего проблема не в том, чтобы запустить логику, а в том, чтобы удержать синхронизацию движения, обмен с приводами и сетью ввода-вывода в одном временном контуре и без деградации при расширении. Когда на линии появляются дополнительные станции, удаленные шкафы, диагностические данные и требования к интеграции в SCADA/MES, контроллер должен оставаться детерминированным. Именно под такие задачи мы обычно ставим NX102-1100 процессорный модуль машинного контроллера OMRON.
OMRON NX102-1100 в задачах движения и сети
Этот процессорный модуль из серии NX рассчитан на плотную связку управления логикой и motion. В эксплуатации важен не факт наличия функций, а то, как они работают вместе: движение по EtherCAT, стандартные дискретные/аналоговые модули по NX I/O Bus, параллельно - обмен по EtherNet/IP и Ethernet TCP/IP с верхним уровнем и соседними контроллерами.
Типовой сценарий: упаковочная машина с несколькими сервоприводами, фото-метками и несколькими узлами удаленного ввода-вывода. По EtherCAT держим синхронные оси и приводные профили, по Ethernet передаем рецепты/статусы в систему учета, а локально на шине NX наращиваем модули без перестройки архитектуры. При этом период основной задачи 1 мс - практический ориентир, когда можно реализовывать быстрые алгоритмы (например, компенсацию задержек датчиков, коррекцию меток, обработку энкодеров через соответствующие модули) без ощущения, что контроллер упирается в планировщик.
NX102-1100 OMRON: что дает при расширении шкафа
В шкафах управления нам важно, чтобы контроллер не превращался в ограничение при росте проекта. NX102-1100 допускает расширение шины NX до 32 модулей - это удобно, когда сначала запускают базовую конфигурацию, а затем добавляют измерение, дополнительные зоны безопасности, энергоучет или распределенную диагностику. Также по практике ценим возможность подключать удаленные узлы ввода-вывода - это уменьшает длины кабелей, снижает наводки и упрощает модульность линии (станция как законченный блок со своим I/O).
Отдельный момент - питание. В серии NX часть модулей питается от шины, и для них требуется отдельный модуль подачи питания. Это не формальность: при проектировании реально влияет на тепловой режим, падение напряжения на сегментах и стабильность при пусковых токах. Мы закладываем питание и разводку так, чтобы при холодном пуске и повторном включении не ловить ложные перезапуски. У NX102-1100 пусковые токи выражены явно, и это помогает корректно выбирать источник 24 В, автомат защиты и сечение проводников, а не подбирать наугад.
Коммуникации: EtherCAT, EtherNet/IP, TCP/IP и последовательные линии
В одном проекте часто приходится одновременно работать с сервосистемой, HMI, сканерами, весами и сторонними устройствами. Здесь полезно, что в контроллере предусмотрены как промышленный Ethernet (включая EtherNet/IP), так и EtherCAT в роли ведущего для детерминированного обмена с приводами и быстрым I/O.
Последовательные интерфейсы RS-232C/RS-422/RS-485 тоже не считаем архаикой. В реальной эксплуатации на RS-485 до сих пор живут частотники бюджетного сегмента, счетчики, датчики уровня, температурные регуляторы. Возможность закрыть такие узлы без внешних шлюзов экономит место на DIN-рейке и снижает количество потенциальных точек отказа.
Память, SD и обслуживание в эксплуатации
Для нас критично, чтобы контроллер был удобен в сопровождении: обновление программы, резервное копирование, восстановление после замены. Слот SD/SDHC - практичный инструмент для сервисной службы: можно хранить набор версий, конфигурации и журналы. Существенная память переменных позволяет держать технологические параметры, буферы обмена и диагностические структуры без постоянной экономии на каждом массиве. В проектах с OPC UA это особенно заметно: нормальная структура тегов, буферизация значений и события не должны съедать ресурс до состояния, когда приходится резать функциональность.
Программирование и инженерная логика в Sysmac Studio
Мы обычно строим проект так, чтобы логика, позиционирование и обмен данными читались как единая система. Sysmac Studio с поддержкой LD и ST позволяет комбинировать: быстрое межблокировочное управление в LD, а вычислительную часть, обработку рецептов и протоколирование - в ST. Это снижает риск ошибок при последующих доработках: когда на объекте нужно добавить еще одну ось, новую станцию или изменить алгоритм, инженер видит структуру, а не набор разрозненных обходных решений.
- Для машин с несколькими сервоприводами и жесткими требованиями к синхронизации используем EtherCAT-контур и оставляем Ethernet для верхнего уровня и сервисных задач.
- Для распределенных линий с несколькими шкафами выносим I/O в удаленные узлы, чтобы минимизировать кабельные трассы и упростить расширение.
- Для ретрофита старого оборудования подключаем устройства по RS-232/RS-485 без лишних преобразователей.
Если подбираете процессор под NX-систему, где важны детерминированный цикл, масштабирование по NX I/O и нормальная интеграция по Ethernet, NX102-1100 закрывает эти требования без усложнения архитектуры. Дайте нам исходные данные по осям, топологии сети и составу модулей - проверим конфигурацию и предложим рабочую схему включения.
- СерияNX
- Высота100 мм
- Глубина90 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина72 мм
- Масса390 кг
- Языки программированияLD, ST, встроенный ST
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс., холодный пуск; при повторном включении менее чем через 1 с — около 30 А / 0,3 мс
- Тип изделияПроцессорный модуль машинного контроллера
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Максимум осей с виртуальными15
- Тип шины ввода-выводаNX I/O Bus
- Количество портов EtherNet/IP2
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи1 мс
- Память переменных33.5 МБ
- Максимум осей PTP4
- Максимум модулей расширения32
- Максимум удалённых узлов ввода-вывода64
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС NX-END02, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения32 МБ
- Число слотов SD1
- ПО программированияSysmac Studio
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
- Максимум синхронных осей4
- Функции контроллераУправление движением, OPC UA, Позиционирование, Логическое управление
- Условие массыС торцевой крышкой, максимальная масса
- Условие потребленияС SD-картой, без потребления подключённых модулей NX
