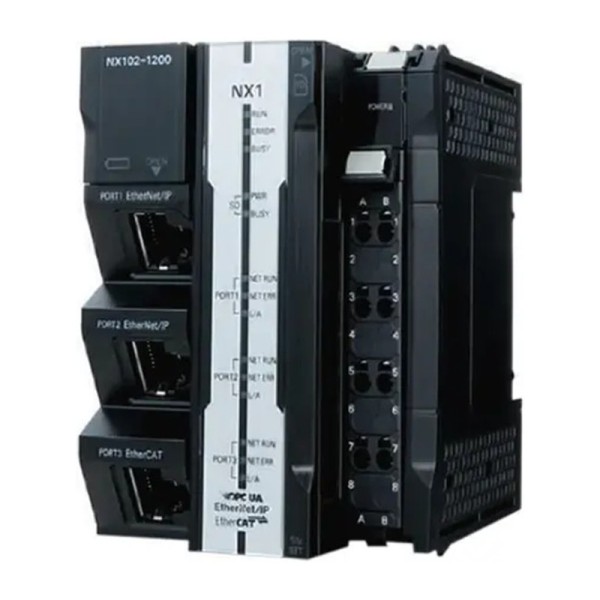

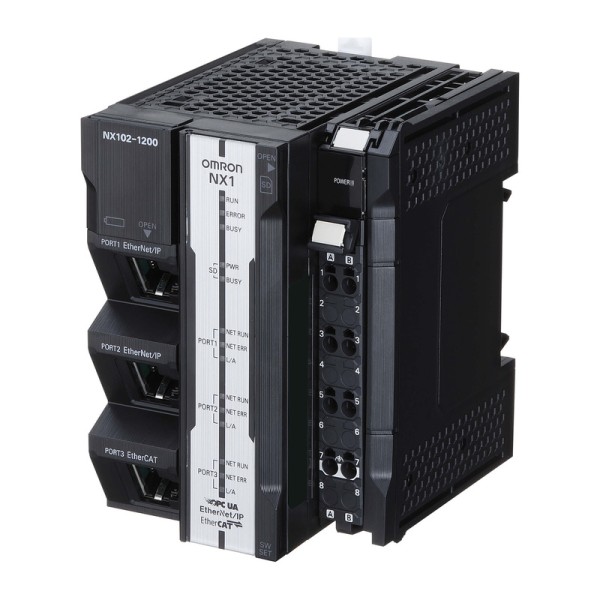

NX102-1200 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На практике процессорный модуль в составе машинного контроллера выбирают не по формальному списку функций, а по тому, как он ведет себя на линии: выдерживает ли дисциплину времени, как стыкуется с приводами и удаленным I/O, насколько предсказуемо переживает перезапуски и обновления. NX102-1200 процессорный модуль машинного контроллера OMRON мы обычно закладываем в проекты, где нужно совместить жесткое детерминированное управление движением и нормальную интеграцию в сеть предприятия без лишних шлюзов и внешних ПК.
OMRON NX102-1200 в реальном цикле машины
Типовой сценарий - упаковка, маркировка, подача и резка, где несколько осей должны отрабатывать синхронно, а дискретные датчики и аналоговые каналы собираются на удаленных островах. Для таких задач важен период основной задачи 1 мс: это не цифра для каталога, а запас по реакции на фронты, точность формирования профилей и устойчивость ПИД-контуров, когда технолог поднимает скорость линии. Чем стабильнее цикл, тем меньше приходится компенсировать программно и тем проще потом сопровождаемость.
По движению модуль закрывает несколько уровней сложности - от простого PTP до синхронных осей и работы с виртуальными осями. В эксплуатации это дает возможность сначала запустить станок в упрощенной кинематике, а позже без смены платформы добавить электронный вал, кулачковую синхронизацию или виртуальную мастер-ось для согласования нескольких участков конвейера.
NX102-1200 OMRON: сетевые стеки без лишних промежуточных устройств
Мы ценим, когда контроллер одинаково уверенно работает и в машинном контуре, и на уровне цеховой сети. Здесь логика понятная: EtherCAT используется как ведущий для приводов и распределенного ввода-вывода с жесткими требованиями по времени, а два порта EtherNet/IP и поддержка Ethernet TCP/IP дают нормальную топологию для связи с верхним уровнем, панелью оператора, сканерами, принтерами, частотниками сторонних производителей или MES-коннекторами.
Отдельно отметим наличие последовательных интерфейсов RS-232C/RS-422/RS-485. В 2026 году это по-прежнему востребовано: весовые терминалы, старые маркираторы, датчики уровня с Modbus RTU, RFID-головки - все это регулярно встречается. Когда интерфейс есть на борту, не приходится плодить преобразователи и думать, где их запитать и как они переживут помехи в шкафу.
OPC UA в списке функций контроллера - это не про моду, а про снижение трудозатрат на интеграцию. На объектах с несколькими линиями удобно отдавать технологические теги напрямую, без отдельного ПК-шлюза, и дальше уже решать, кто потребитель - SCADA, historian или аналитика качества.
Память, SD и эксплуатационные мелочи, которые решают
В проектах с рецептурой, архивами аварий и расширенными структурами данных важна доступная память переменных. Здесь она достаточная, чтобы не экономить на диагностике: можно держать буферы трендов, кольцевые журналы по событиям, массивы параметров сервоприводов, таблицы калибровок. При этом слот SD/SDHC удобен для обслуживания: перенос конфигурации, резервные копии, логирование, сервисные наборы данных. В реальной жизни это сокращает простой, когда нужно быстро заменить модуль или восстановить систему после нештатного отключения питания.
Отдельный момент - поведение по питанию. Диапазон 24 В DC с технологическим допуском дает нормальную совместимость с промышленными БП, а информация о пусковых токах важна при расчете автоматики шкафа: мы учитываем кратковременные броски при холодном пуске и повторном включении, подбираем автомат и блок питания так, чтобы контроллер не уходил в перезагрузку при просадке и чтобы не было ложных срабатываний защиты.
Шина NX I/O Bus и масштабирование станции
Серия NX удобна тем, что станцию можно собирать по месту под задачу: дискретные модули, аналог, высокоскоростные счетчики, спецмодули - и все это на общей внутренней шине NX I/O Bus. Важно, что допустимо наращивание до десятков модулей расширения: в машинной компоновке это означает, что можно стартовать с минимального набора сигналов, а затем добавить диагностику, дополнительные датчики или резервные каналы без смены CPU.
Нужно помнить про питание ввода-вывода: для модулей, которые питаются от шины, требуется отдельный модуль подачи питания. Мы обычно закладываем это сразу в компоновку, чтобы не столкнуться с ситуацией, когда I/O физически установлены, но по току и распределению питания станция не проходит проверку под нагрузкой. КПД питания шины и ограничение по мощности шины напрямую влияют на тепловой режим в шкафу - при плотной компоновке это заметно, особенно при +40…+55 °C внутри корпуса.
Инженерная интеграция и программирование
Разработка ведется в Sysmac Studio, с привычной для промышленной автоматизации связкой LD и ST, плюс встроенный ST для тех мест, где удобнее работать с массивами, структурами и математикой. Это практично: дискретную логику делаем читаемой для наладчика, а обработку данных - компактной и контролируемой по типам. По опыту, такая архитектура быстрее проходит приемку и проще сопровождается на сервисе.
- Для машин с приводами и синхронизацией - используем EtherCAT как основной детерминированный контур.
- Для интеграции с верхним уровнем - задействуем EtherNet/IP/TCP/IP и при необходимости OPC UA.
- Для периферии с наследием - подключаем устройства по RS-232C/RS-422/RS-485 без внешних конвертеров.
Если вам нужен контроллер под конкретную кинематику, структуру I/O и сетевую архитектуру - закладывайте NX102-1200 в спецификацию и присылайте схему обменов: мы проверим по токам, топологии и времени цикла, чтобы узел стабильно работал в эксплуатации.
- СерияNX
- Высота100 мм
- Глубина90 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина72 мм
- Масса390 кг
- Языки программированияLD, ST, встроенный ST
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс., холодный пуск; при повторном включении менее чем через 1 с — около 30 А / 0,3 мс
- Тип изделияПроцессорный модуль машинного контроллера
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Максимум осей с виртуальными15
- Тип шины ввода-выводаNX I/O Bus
- Количество портов EtherNet/IP2
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи1 мс
- Память переменных33.5 МБ
- Максимум осей PTP4
- Максимум модулей расширения32
- Максимум удалённых узлов ввода-вывода64
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС NX-END02, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения32 МБ
- Число слотов SD1
- ПО программированияSysmac Studio
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
- Максимум синхронных осей8
- Функции контроллераУправление движением, OPC UA, Позиционирование, Логическое управление
- Условие массыС торцевой крышкой, максимальная масса
- Условие потребленияС SD-картой, без потребления подключённых модулей NX
