В реальной автоматизации процессорный модуль выбирают не по количеству строк в спецификации, а по тому, как он держит цикл, сеть и питание в шкафу при нормальной производственной грязи: помехах, пересменках, горячих перезапусках и постоянных доработках логики. NX102-9020 процессорный модуль машинного контроллера OMRON мы ставим в узлы, где в одном корпусе требуется совместить детерминированное управление по EtherCAT, обмен с верхним уровнем по Ethernet и обслуживание периферии серии NX без отдельного зоопарка контроллеров.

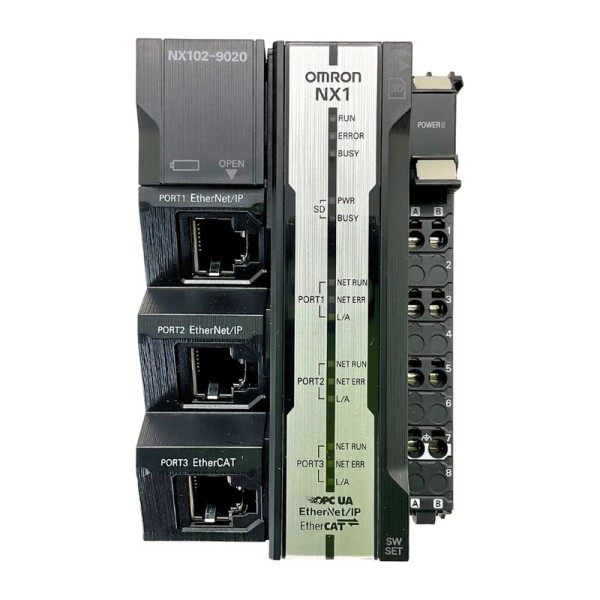

OMRON NX102-9020 в типовом сценарии линии
Практический пример: упаковочная машина с сервоприводами на подаче и резке, датчиками метки, несколькими зонами безопасности и регистрацией параметров партии. Модуль берёт на себя синхронный контур по EtherCAT, где важна предсказуемость цикла и реакций. Параллельно по EtherNet/IP или TCP/IP можно разнести коммуникации: один порт выделить под SCADA/MES, второй - под инженерный доступ или обмен с соседним участком. Такая развязка на уровне портов снижает вероятность, что сервисный ноутбук или сканер сети случайно ухудшит задержки в технологическом обмене.
Для позиционирования пригодится поддержка до 4 осей PTP и работа с виртуальными осями. На практике это удобно, когда нужно связать движение с виртуальным валом (например, электронный кулачок) или отладить механику без реального продукта, не переписывая программу.
NX102-9020 OMRON: почему цикл 1 мс и память переменных важны
Период основной задачи 1 мс - это не про спортивные цифры, а про запас по времени. Когда в проекте появляются фильтры, интерполяции, обработка нескольких энкодеров и диагностика, цикл быстро съедается. Запас позволяет держать устойчивую работу без экстренной оптимизации и выноса логики в отдельные задачи.
Память переменных порядка десятков мегабайт полезна в эксплуатации: можно хранить массивы трендов, буферы событий, рецепты, таблицы коррекций, результаты измерений. При этом мы обычно разделяем данные на сохраняемые и несохраняемые - чтобы при перезапуске контроллера не тратить время на восстановление того, что проще пересчитать, и не изнашивать носитель частыми записями.
Наличие слота SD/SDHC помогает в сервисе: резервное копирование, перенос версий, журналирование. В промышленности это снижает время восстановления после замены модуля и дисциплинирует работу с версиями - вместо ручных выгрузок с ноутбука.
Сеть, удаленный ввод-вывод и периферия NX
Встроенная связка EtherCAT (ведущий) + Ethernet даёт нормальную архитектуру шкафа: быстрые приводы и синхронные устройства - в EtherCAT-кольце/линии, а верхний уровень и вспомогательные протоколы - на Ethernet. Дополнительно полезны последовательные интерфейсы RS-232C/RS-422/RS-485: ими до сих пор живут весовые терминалы, старые принтеры этикеток, частотники с Modbus RTU и измерители, которые менять экономически бессмысленно. Это снижает количество внешних преобразователей и точек отказа.
По NX I/O Bus можно собрать до 32 модулей расширения на одной станции - удобно, когда нужно плотное распределение дискретных сигналов, аналогов, температурных входов рядом с контроллером. Если объект распределенный (конвейер, складская система), уместна схема с удаленными узлами ввода-вывода: меньше кабеля, проще трассировка, понятнее диагностика по сегментам.

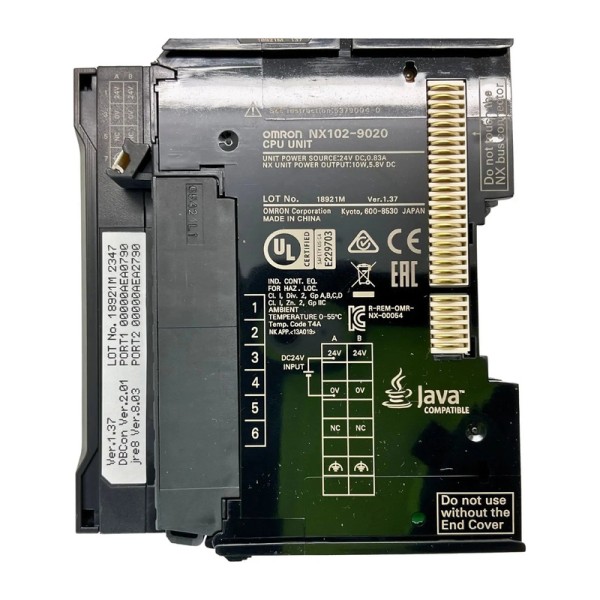

Электропитание и пусковые токи в шкафу управления
В шкафах мы всегда смотрим не только на номинальные 24 В DC, но и на поведение при включении. У NX102-9020 выраженные пусковые токи, и это важно учитывать при выборе блока питания, автоматов/предохранителей и распределения по группам. На практике правильнее закладывать резерв по кратковременной перегрузке источника и не вешать контроллер на одну линию вместе с индуктивной нагрузкой, которая даёт просадки при включении.
Отдельно обращаем внимание на питание шинных модулей NX: часть модулей требует отдельной подачи питания, и это влияет на компоновку. Если заранее не предусмотреть модуль питания и разводку, на этапе монтажа начинают появляться временные перемычки, которые потом становятся постоянными и ухудшают обслуживаемость.
Диагностика, верхний уровень и интеграция
Для современных проектов существенна поддержка OPC UA и подключение к базе данных. Это позволяет выстроить сбор производственных данных без промежуточных шлюзов: контроль качества по партиям, учет простоя, протоколирование аварий с привязкой к рецепту. В Sysmac Studio удобно вести единый проект на логику и движение, быстрее искать причины нестабильности через трассировку переменных и системную диагностику сети.
- Для шкафного монтажа на DIN-рейке модуль удобен по компоновке: его проще обслуживать, когда доступ к SD и клеммам не перекрыт соседними устройствами.
- Рабочий диапазон температур важен не на бумаге, а в шкафах без кондиционера, где реальная температура около верхней границы держится часами.
- Раздельные сети под технологию и под сервис уменьшают риск случайного влияния на детерминированные обмены.
Если вы подбираете процессор под NX-станцию с EtherCAT и задачами позиционирования, закладывайте NX102-9020 в архитектуру сразу с учетом питания, сегментации сети и резервного копирования на SD. Передадим рекомендации по компоновке и проверим совместимость по топологии и нагрузке цикла.
- СерияNX
- Высота100 мм
- Глубина90 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина72 мм
- Масса390 кг
- Языки программированияLD, ST, встроенный ST
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс., холодный пуск; при повторном включении менее чем через 1 с — около 30 А / 0,3 мс
- Тип изделияПроцессорный модуль машинного контроллера
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Максимум осей с виртуальными4
- Тип шины ввода-выводаNX I/O Bus
- Количество портов EtherNet/IP2
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи1 мс
- Память переменных33.5 МБ
- Максимум осей PTP4
- Максимум модулей расширения32
- Максимум удалённых узлов ввода-вывода64
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС NX-END02, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения32 МБ
- Число слотов SD1
- ПО программированияSysmac Studio
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
- Функции контроллераПодключение к базе данных, OPC UA, Позиционирование, Логическое управление
- Условие массыС торцевой крышкой, максимальная масса
- Условие потребленияС SD-картой, без потребления подключённых модулей NX
