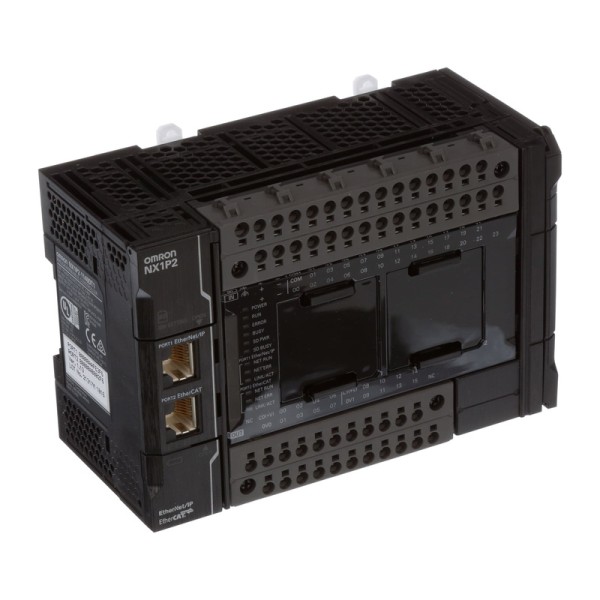

NX1P2-1140DT1 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной машине контроллер ценят не за список интерфейсов, а за то, как он держит цикл, сеть и диагностику, когда линия уже в работе. В типовом сценарии - упаковка, сборка, дозирование, небольшая координатная механика - критично, чтобы обмен с приводами не расползался по времени, а логика не теряла детерминизм при росте числа сигналов и задач. Процессорный модуль NX1P2-1140DT1 для машинной автоматики как раз про это: компактная архитектура NX, быстрый цикл, управление движением и нормальная интеграция с распределенным вводом-выводом.
OMRON NX1P2-1140DT1 в составе станка
Мы обычно рассматриваем этот модуль как ядро небольшого станка с локальными дискретными сигналами и удаленными островами I/O. На борту есть встроенные дискретные каналы - удобно закрыть датчики присутствия, концевики, пневмораспределители без отдельного блока DI/DO, а уже дальше уходить в EtherCAT на сервоприводы и быстрый ввод-вывод. Такой подход снижает количество модулей в шкафу и упрощает трассировку, особенно если часть сигналов нужна только для базовой межблокировки.
Важный практический момент - предсказуемость исполнения LD. Когда у вас много условий безопасности процесса (не Safety, а технологические блокировки) и десятки цепочек в лестнице, скорость выполнения инструкций влияет на запас по времени цикла. Здесь быстрый LD дает возможность держать короткий период основной задачи и не раздувать проект, пытаясь оптимизировать каждый контакт.
Сети: EtherCAT для детерминизма, Ethernet для верхнего уровня
Для нас удобна схема, где EtherCAT ведется на привода и распределенный ввод-вывод, а по Ethernet поднимается связь с HMI/SCADA, рецептурами и сервисом. В NX1P2-1140DT1 это реализовано без внешних шлюзов: EtherCAT как ведущий для синхронных устройств и Ethernet-канал для EtherNet/IP и стандартного TCP/IP. В эксплуатации это означает меньше точек отказа и проще диагностика: не нужно отдельно обслуживать коммутатор-шлюз, следить за его питанием и прошивками.
Интервал обмена по EtherNet/IP настраивается в широких пределах. На практике мы используем более редкий опрос для архивов и параметров и более частый - для оперативных тегов, но не пытаемся тащить в EtherNet/IP то, что должно работать в реальном времени. Разделение сетевых ролей здесь принципиально: детерминизм оставляем EtherCAT, а Ethernet используем как транспорт данных и сервис.
Ограничение по длине линии Ethernet в 100 м важно помнить при компоновке: если шкаф управления стоит далеко от операторской, лучше сразу закладывать промежуточный коммутатор или оптику, чтобы не ловить плавающие ошибки на границе допустимого по меди.
NX1P2-1140DT1 OMRON и задачи движения
Для машинного применения полезна встроенная поддержка PTP и синхронных осей. Это позволяет закрывать типовые задачи: подача пленки, позиционирование упора, индексирование стола, простые электронные кулачки. Мы ценим, что оси живут в единой среде программирования и диагностики, а синхронизация через EtherCAT получается без плясок с таймингами. В результате при наладке проще поймать причину рассогласования: будь то механический люфт, некорректные коэффициенты или задержка по входному сигналу.
Память, переменные и поведение при перезапуске
В проектах часто всплывает вопрос: что будет с состояниями после пропадания питания. Здесь важно различать сохраняемые переменные и область без сохранения. Мы обычно выносим в retain только то, что действительно нужно: счетчики партии, номер рецепта, калибровочные коэффициенты. Остальное - статусы, временные флаги, промежуточные вычисления - держим в несохраняемой области, чтобы после старта не получить ложные разрешения и неожиданные переходы автомата состояний.
Отдельно полезны часы реального времени: для маркировки событий, ведения журнала простоев и привязки аварий к времени без зависимости от панели оператора. Для производственной эксплуатации это экономит часы при разборе инцидентов.
Если нужен корректный ход времени и сохранность части данных при отключении питания, предусмотрена установка батареи CJ1W-BAT01 (покупается отдельно). Мы рекомендуем закладывать батарею сразу, если на объекте возможны кратковременные провалы питания или требуется стабильный RTC. При этом важно понимать условия оценки ресурса батареи и планировать регламентную замену, а не ждать, когда начнутся сбросы времени.
Последовательные интерфейсы для полевых устройств
В прикладных задачах до сих пор встречаются весы, частотники, датчики расхода и старые терминалы с RS-232C/RS-485. В NX1P2-1140DT1 предусмотрены слоты для последовательных плат, что дает гибкость: можно оставить Ethernet под верхний уровень, а по RS-485 подключить, например, весовой терминал по Modbus-RTU или собственному протоколу производителя. Это снижает стоимость модернизации, когда менять полевое устройство на Ethernet-версию экономически нецелесообразно.
Шкаф, питание и нюансы монтажа
Модуль рассчитан на монтаж на DIN-рейку в шкафу управления, что для серийной машины удобно по обслуживанию. По питанию от 24 VDC диапазон допускает типичные просадки и разброс блоков питания. Важно учитывать пусковой ток при холодном старте: если в шкафу один источник на контроллер, реле, клапаны и датчики, мы обычно проверяем запас по кратковременной перегрузке БП, чтобы старт был гарантированным и без ребутов.
Также обращаем внимание на питание шины NX: для модулей, требующих питание от шины, нужен отдельный модуль подачи питания. На этапе компоновки это часто упускают, а потом получают странные симптомы - модуль в стойке видится, но полевая часть не оживает.
Разработка и обслуживание в Sysmac Studio
Проекты под этот контроллер ведем в Sysmac Studio. На практике ценим единый инструментарий: логика на LD/ST, отладка задач, просмотр переменных, диагностика сети и устройств. При вводе в эксплуатацию полезно, что можно быстро отделить проблемы программной логики от сетевых: по статистике именно сетевые тайминги и неправильные топологии дают больше всего неочевидных остановов.
Если подбираете CPU под компактную машину с EtherCAT, дискретными сигналами на борту и нормальной сервисной диагностикой, берите NX1P2-1140DT1 процессорный модуль машинного контроллера OMRON и закладывайте питание/батарею сразу по схеме - мы поможем увязать состав NX-станции и сеть под ваш цикл и механику.
- СерияNX
- Количество дискретных входов24
- Количество дискретных выходов16
- Высота100 мм
- Глубина71 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина154 мм
- Масса660 кг
- Языки программированияLD, ST, встроенный ST
- Часы реального времениПоддерживается
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс.; холодный пуск
- Тип изделияПроцессорный модуль машинного контроллера
- Событийные задачи32
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Число определений POU450
- Число экземпляров POU1800
- Число сохраняемых переменных5000
- Время выполнения LD3.3 нс
- Рабочая влажность10…95, без конденсации %
- Количество портов EtherNet/IP1
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи2 мс
- Память переменных2 МБ
- Максимум осей PTP4
- Тип входовPNP/NPN
- Тип выходовPNP
- Слоты последовательных плат2
- Максимум модулей расширения8
- Максимум удалённых узлов ввода-вывода16
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Количество портов Ethernet2
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС торцевой крышкой, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения2 МБ
- Число переменных без сохранения90000
- Разъём EthernetRJ45
- Скорость Ethernet100 Мбит/с
- Максимальная длина линии Ethernet100 м
- Максимум соединений EtherNet/IP32
- Интервал EtherNet/IP2…10000, шаг 1 мс
- Максимальный размер соединения EtherNet/IP600 байт
- Число слотов SD1
- ПО программированияSysmac Studio
- Основные периодические задачи1
- Периодические задачи2
- БатареяCJ1W-BAT01, приобретается отдельно артикул
- Срок службы батареи5 лет
- Условия срока службы батареи25 °C
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
- Максимум синхронных осей4
