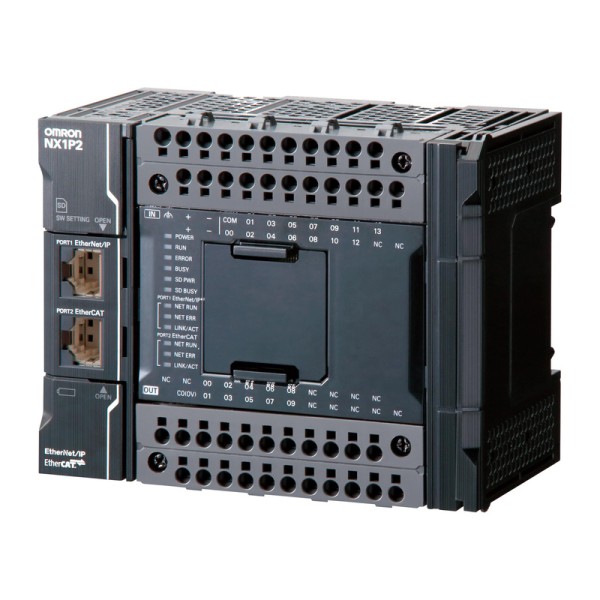

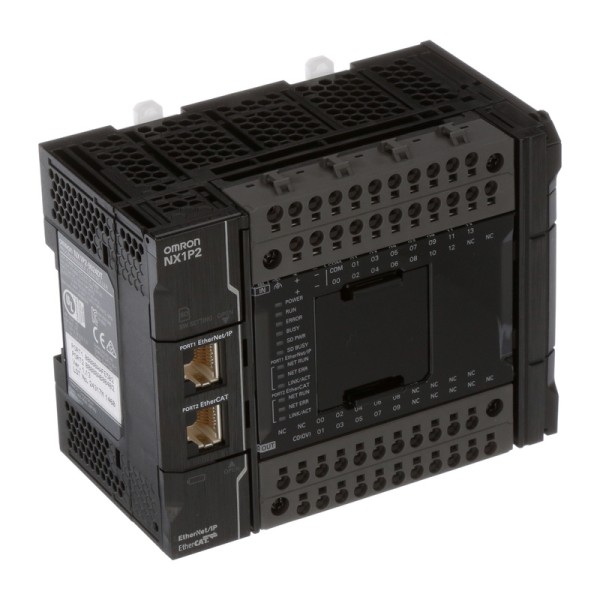

NX1P2-9024DT процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой машине у нас почти всегда есть два конкурирующих требования: детерминированное управление по полю (привода, удаленный ввод-вывод, тайминги) и параллельный обмен с верхним уровнем (SCADA, MES, рецепты, диагностика). Как только нагрузка растет, слабое место проявляется быстро - либо проседает цикл, либо начинаются задержки по сети и появляются плавающие ошибки синхронизации. NX1P2-9024DT процессорный модуль машинного контроллера OMRON как раз рассчитан на такие установки: он закрывает задачу управления и коммуникаций в одном узле, без избыточной архитектуры.
OMRON NX1P2-9024DT в реальной компоновке шкафа
По монтажу это нормальный DIN-формат для шкафа управления, с понятной разводкой питания и сетей. В эксплуатации важнее не столько габариты, сколько предсказуемость обслуживания: доступ к клеммам, нормальная укладка патч-кордов, возможность заменить модуль без перекоммутации половины шкафа. Отдельно отмечаем температурный диапазон 0…+55 °C и работу при высокой влажности без конденсации - в пищевке и упаковке это реальная история, где шкаф часто стоит рядом с моечными зонами или в помещении с нестабильным климатом.
Питание - 24 В DC с допустимым диапазоном, что критично при длинных линиях и просадках на пусковых токах нагрузок. Холодный пуск с кратковременными бросками тока учтен, поэтому при корректно подобранном БП и разводке PE/0V контроллер не уходит в непонятные перезагрузки при включении группы клапанов или контакторов.
Коммуникации и шины: NX1P2-9024DT OMRON для EtherCAT и EtherNet/IP
С точки зрения сети модуль удобен тем, что закрывает два мира:
EtherCAT как ведущий - для жесткого реального времени на приводах, сервосистемах и удаленном I/O. Когда нужно удерживать синхронность осей и гарантировать одинаковую задержку доставки, EtherCAT остается самым практичным выбором.
EtherNet/IP и Ethernet TCP/IP - для верхнего уровня, обмена с панелями, регистраторами, внешними контроллерами, шлюзами IIoT. Полезно, что интервал обновления по EtherNet/IP задается в широком диапазоне с мелким шагом - можно подстроить сеть под конкретную топологию и не забивать канал лишними пакетами.
Два Ethernet-порта упрощают включение в линейную/кольцевую структуру без внешнего свитча в простых машинах или дают удобное разделение: один порт - в сеть цеха, второй - в локальную сеть машины. На практике это снижает риск, что инженер ИТ случайно повлияет на технологический сегмент, и упрощает отладку с ноутбука.
Отдельный плюс - возможность добавить последовательные интерфейсы через слот под плату. RS-232C/RS-422/RS-485 по-прежнему живут в дозаторах, весовых терминалах, частотниках старых серий, маркираторах. Мы часто используем это как простой способ интеграции оборудования без замены всего парка на Ethernet-версии.
Локальный ввод-вывод и расширение станции NX
В контроллере предусмотрен встроенный дискретный ввод-вывод. Это удобно для компактных машин, где часть сигналов находится прямо в шкафу: концевики дверей, датчики давления в пневмоблоке, разрешение безопасности от реле (через промежуточные цепи), лампы и простые исполнительные устройства. Поддержка PNP/NPN по входам помогает, когда на объекте уже есть разнотипные датчики и нет желания переделывать всю обвязку.
Если встроенных точек мало, станция масштабируется через модули расширения серии NX. Важно, что питание шины и питание модулей ввода-вывода нужно проектировать осознанно: для модулей, питающихся от шины NX, требуется отдельный модуль подачи питания. На реальных объектах это защищает от типичной ошибки, когда пытаются повесить на шину слишком много потребителей и потом ловят хаотичные сбои при включении нагрузок.
КПД питания шины на уровне, достаточном для плотной компоновки, но мы рекомендуем в проекте закладывать тепловой расчет шкафа: в компактных щитах именно тепловой режим чаще ограничивает, чем электрические параметры.
Производительность и задачи управления
Быстрый цикл исполнения логики важен не сам по себе, а как запас по времени на реальные задачи: фильтрацию сигналов, обработку событий, диагностику и коммуникации. У NX1P2-9024DT короткое время выполнения LD и период основной задачи 2 мс, за счет чего контроллер нормально держит дискретную автоматику с плотной логикой и не начинает экономить на проверках состояний. Плюс есть периодические и событийные задачи - удобно разносить по приоритетам, например:
периодика: опрос аналоговых значений через удаленный модуль, расчет ПИД, обновление HMI;
события: аварийные триггеры, контроль рассогласования осей, обработка сигналов качества.
Для задач позиционирования предусмотрено управление PTP по осям. На упаковочных и сборочных линиях это закрывает типовые движения: подача, рез, индексирование, упор по датчику с коррекцией. Важно, что все это увязывается с общей архитектурой Sysmac - не приходится городить отдельный motion-контроллер и согласовывать две системы диагностики.
Память, сохранение данных и эксплуатационная диагностика
В промышленной эксплуатации ценится не объем памяти как цифра, а разделение на сохраняемые и несохраняемые данные и возможность контролируемого логирования. Здесь предусмотрены области переменных с сохранением и без него, есть часы реального времени - значит, можно корректно вести журнал аварий и событий с метками времени, а не гадать по косвенным признакам.
Поддержка SD/SDHC полезна для сервисных сценариев: резервная копия, перенос рецептов, выгрузка трендов. На объектах мы это используем как простой способ ускорить восстановление после замены оборудования: вставили карту, подняли конфигурацию, проверили сеть, запустили.
Если требуется автономность часов и сохранение данных при длительном обесточивании, используется батарея CJ1W-BAT01 (заказывается отдельно). Это важно проговаривать на этапе закупки: без батареи часть сервисных функций будет зависеть от условий питания и регламентов по резервированию.
Если подбираете контроллер под машину с EtherCAT, обменом по EtherNet/IP и требованием к стабильному циклу, закладывайте NX1P2-9024DT в спецификацию и передавайте нам схему I/O и сетевую топологию - проверим по нагрузке, питанию шины NX и дадим рабочие рекомендации по компоновке.
- СерияNX
- Количество дискретных входов14
- Количество дискретных выходов10
- Высота100 мм
- Глубина71 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина130 мм
- Масса590 кг
- Языки программированияLD, ST, встроенный ST
- Часы реального времениПоддерживается
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс.; холодный пуск
- Тип изделияПроцессорный модуль машинного контроллера
- Событийные задачи32
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Число определений POU450
- Число экземпляров POU1800
- Число сохраняемых переменных5000
- Время выполнения LD3.3 нс
- Рабочая влажность10…95, без конденсации %
- Количество портов EtherNet/IP1
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи2 мс
- Память переменных2 МБ
- Максимум осей PTP4
- Тип входовPNP/NPN
- Тип выходовNPN
- Слоты последовательных плат1
- Максимум модулей расширения8
- Максимум удалённых узлов ввода-вывода16
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Количество портов Ethernet2
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС торцевой крышкой, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения2 МБ
- Число переменных без сохранения90000
- Разъём EthernetRJ45
- Скорость Ethernet100 Мбит/с
- Максимальная длина линии Ethernet100 м
- Максимум соединений EtherNet/IP32
- Интервал EtherNet/IP2…10000, шаг 1 мс
- Максимальный размер соединения EtherNet/IP600 байт
- Число слотов SD1
- ПО программированияSysmac Studio
- Основные периодические задачи1
- Периодические задачи2
- БатареяCJ1W-BAT01, приобретается отдельно артикул
- Срок службы батареи5 лет
- Условия срока службы батареи25 °C
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
