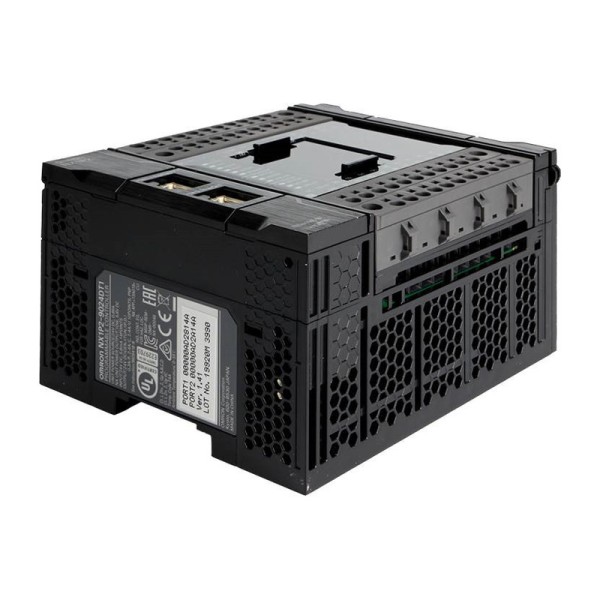

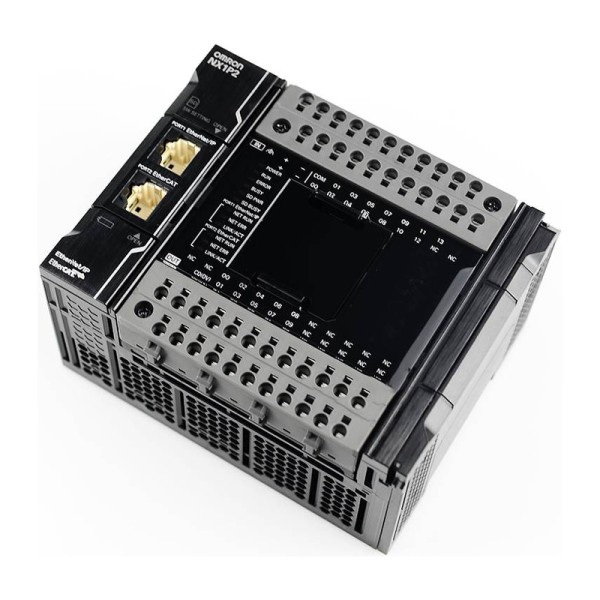

NX1P2-9024DT1 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в станке или линии одновременно живут дискретная логика, сетевое управление приводами и обмен с верхним уровнем, типовая проблема одна и та же: контроллер начинает быть узким местом. В реальной эксплуатации это проявляется не в лабораторных тестах, а в мелочах - растет джиттер цикла, диагностические события приходят с задержкой, а при расширении по I/O появляются непредсказуемые паузы. Процессорный модуль NX1P2-9024DT1 процессорный модуль машинного контроллера OMRON как раз рассчитан на такие смешанные задачи, где нужна стабильная детерминированность и нормальная инженерная диагностика без внешних костылей.
OMRON NX1P2-9024DT1 в типовых сценариях на оборудовании
На практике мы ставим этот модуль в узлы, где требуется управлять приводами по EtherCAT и параллельно вести обмен по Ethernet с HMI/SCADA или технологическими шлюзами. Один порт EtherCAT используется как ведущий для сервоприводов и удаленных терминалов, а два Ethernet-порта помогают развести трафик: например, один сегмент - под производственную сеть и программирование, второй - под обмен с верхним уровнем или отдельной подсетью с визуализацией. Это снижает риск, что широковещательные пакеты или сервисный трафик начнут влиять на время реакции управления.
Для дискретной автоматики удобно, что на борту уже есть встроенные входы/выходы с поддержкой PNP/NPN по входам и PNP по выходам. В шкафной сборке это часто позволяет закрыть задачи уровня: концевики, датчики наличия, клапаны, реле безопасности по сухим контактам через промежуточные цепи - без немедленного разрастания стойки модулями I/O.
Производительность и цикл: почему важны наносекунды LD и период задачи
В NX-системах мы обычно оцениваем не только средний цикл, но и повторяемость. Здесь важны две вещи: скорость выполнения базовой логики (LD) и минимально достижимый период основной задачи. При отладке упаковочных машин, конвейеров с синхронизацией и индексаторов видно, что быстрый LD дает запас по времени на диагностику, обработку событий и коммуникации, не раздувая цикл. Период основной задачи на уровне 2 мс позволяет держать управление в предсказуемых рамках, а событийные задачи полезны для реакции на фронты и технологические события без опроса в основном цикле.
Отдельно отмечаем настройки обмена по EtherNet/IP с регулируемым интервалом. В эксплуатации это важно, когда нужно согласовать нагрузку сети и требования к обновлению данных: для SCADA можно поставить более редкий RPI, а для обмена с соседним контроллером - более плотный. Такой подход уменьшает фоновую сетевую нагрузку и упрощает поиск источника задержек.
NX1P2-9024DT1 OMRON: расширение, оси, I/O и масштабирование без переделки шкафа
Когда проект дорастает, чаще всего добавляются удаленные узлы ввода-вывода, дополнительные модули на шине NX и оси позиционирования. Здесь полезно, что платформа допускает наращивание по модулям расширения и удаленным узлам, сохраняя единую среду разработки. Например, для небольшого позиционирования можно закрыть PTP-задачи, а для распределенного ввода-вывода - вынести часть сигналов ближе к датчикам, сократив длину многожильных трасс в лотках.
Также в реальной шкафной компоновке важны монтаж на DIN-рейку и нормальные габариты без экзотики - это ускоряет сборку, снижает ошибки при укладке проводников и оставляет место под маркировку, клеммники и сервисные петли.
Память, переменные и сохранение состояния
В прикладных задачах мы постоянно упираемся в структуру данных: рецепты, счетчики, наработку, параметры наладки, диагностические буферы. Здесь важна память переменных и лимиты по сохраняемым значениям - чтобы не делать лишние обходные решения вроде принудительной записи всего в SCADA. Для обслуживания удобно, когда часть данных держим как retentive (с сохранением), а часть - как non-retentive, чтобы после перезапуска не тянуть мусор в алгоритм.
Поддержка SD/SDHC дает практичный вариант резервного копирования и переноса: логирование, архив аварий, сервисные дампы, хранение конфигурационных файлов. В сервисе это сокращает время восстановления, особенно если объект удаленный и нет возможности быстро приехать с ноутбуком.
Интерфейсы и последовательные линии: где пригодятся RS-232C/RS-422/RS-485
Несмотря на распространенность Ethernet, последовательные интерфейсы до сих пор встречаются: весовые терминалы, простые считыватели, старые частотники, счетчики, анализаторы. Наличие слота под последовательную плату и поддержка RS-232C/RS-422/RS-485 позволяет закрыть такие интеграции аккуратно, без внешних преобразователей, которые потом страдают от наводок и качества питания. В цехе это зачастую разница между стабильной связью и плавающими ошибками по таймаутам.
Питание, пусковые токи и батарея: нюансы, которые экономят часы на пусконаладке
По питанию мы всегда смотрим диапазон 24 В DC и поведение на холодном пуске. В реальных шкафах просадки при включении - обычная история: блок питания еще выходит на режим, параллельно стартуют контакторы, модули I/O и привода. Если контроллер корректно переносит пусковые токи, это снижает риск ложных перезапусков и плавающих отказов на старте смены.
Часы реального времени и возможность установки батареи важны для отметок времени в авариях, журналировании и корректной работы рецептов/планов. Батарея CJ1W-BAT01 ставится отдельно - мы обычно закладываем ее сразу, если требуется хранение времени и ретентности по регламенту. Срок службы батареи в типовых условиях позволяет планировать замену в рамках ТО, а не ловить отказ в неудобный момент.
Если вам нужен контроллер под EtherCAT-ось/оси, удаленный I/O на NX и нормальный обмен по Ethernet без сюрпризов по циклу - подберем конфигурацию под вашу архитектуру шкафа и сеть, и сразу проверим совместимость по интерфейсам и питанию. Отправляйте схему и перечень сигналов - подготовим техническое решение на базе NX1P2-9024DT1.
- СерияNX
- Количество дискретных входов14
- Количество дискретных выходов10
- Высота100 мм
- Глубина71 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина130 мм
- Масса590 кг
- Языки программированияLD, ST, встроенный ST
- Часы реального времениПоддерживается
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс.; холодный пуск
- Тип изделияПроцессорный модуль машинного контроллера
- Событийные задачи32
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Число определений POU450
- Число экземпляров POU1800
- Число сохраняемых переменных5000
- Время выполнения LD3.3 нс
- Рабочая влажность10…95, без конденсации %
- Количество портов EtherNet/IP1
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи2 мс
- Память переменных2 МБ
- Максимум осей PTP4
- Тип входовPNP/NPN
- Тип выходовPNP
- Слоты последовательных плат1
- Максимум модулей расширения8
- Максимум удалённых узлов ввода-вывода16
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Количество портов Ethernet2
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС торцевой крышкой, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения2 МБ
- Число переменных без сохранения90000
- Разъём EthernetRJ45
- Скорость Ethernet100 Мбит/с
- Максимальная длина линии Ethernet100 м
- Максимум соединений EtherNet/IP32
- Интервал EtherNet/IP2…10000, шаг 1 мс
- Максимальный размер соединения EtherNet/IP600 байт
- Число слотов SD1
- ПО программированияSysmac Studio
- Основные периодические задачи1
- Периодические задачи2
- БатареяCJ1W-BAT01, приобретается отдельно артикул
- Срок службы батареи5 лет
- Условия срока службы батареи25 °C
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
