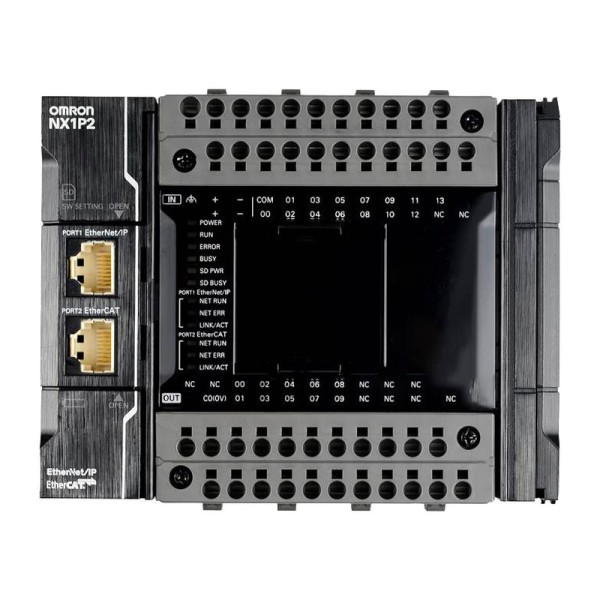

NX1P2-9B24DT1 процессорный модуль машинного контроллера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом шкафу управления чаще всего ломается не железо, а логика обменов и таймингов: привод не успевает получить уставку, удаленный ввод-вывод дает задержку, а при перезапуске пропадает часть технологических счетчиков. NX1P2-9B24DT1 процессорный модуль машинного контроллера OMRON как раз закрывает эти эксплуатационные мелочи за счет нормальной архитектуры задач, понятной диагностики по сети и грамотного разделения реального времени (EtherCAT) и верхнего уровня (EtherNet/IP, TCP/IP).
OMRON NX1P2-9B24DT1: как ведет себя в реальной машине
С точки зрения внедрения это контроллер, который удобно применять там, где есть одновременно дискретика на борту и необходимость тянуть синхронные устройства по шине. Мы часто ставим его на небольшие упаковочные и сборочные автоматы, маркировку, транспортерные линии с несколькими приводами, дозирование, а также на узлы модернизации, где нужно аккуратно встроиться в существующую Ethernet-инфраструктуру цеха.
Ключевое - предсказуемая циклика. Период основной задачи 4 мс позволяет держать стабильный опрос и выдачу команд, не выжимая из проекта последние микросекунды. При этом быстрые элементы можно переносить в событийные задачи: это практичный способ отработать, например, фронт с датчика метки или аварийный сигнал без раздувания основного цикла. На уровне логики LD время выполнения 3.3 нс важно не как рекорд, а как запас по производительности: проект не начинает деградировать по времени цикла после добавления диагностики, счетчиков, фильтров и обменов.
Сети и обмены: EtherCAT плюс EtherNet/IP без компромиссов
В NX-серии нам нравится разделение ролей: EtherCAT здесь используется как ведущий для детерминированной периферии и приводов, а пара Ethernet-портов закрывает задачи интеграции и сервиса. В эксплуатации это выглядит так: по EtherCAT держим синхронный обмен с удаленными модулями и сервоприводами, а параллельно по EtherNet/IP или TCP/IP отдаем теги на SCADA, MES или соседний ПЛК без влияния на реальное время движения.
Параметр интервала EtherNet/IP с настройкой от 2 до 10000 мс полезен на практике: для HMI можно поставить более частый обмен, а для архивных тегов - редкий, чтобы не забивать сеть и не ловить периодические всплески загрузки коммутатора. Ограничение на размер соединения EtherNet/IP до 600 байт тоже стоит учитывать при проектировании: мы обычно дробим массивы данных и отдельно выносим диагностические слова, чтобы связь оставалась устойчивой при расширении функционала.
- Пример 1: линия с приводами по EtherCAT и верхним уровнем по EtherNet/IP - на верх уходит только телеметрия и команды рецептов, движение не зависит от нагрузки офисной сети.
- Пример 2: удаленный шкаф с дискретными модулями по EtherCAT - при обрыве Ethernet к SCADA контроллер продолжает работать автономно, а диагностика остается в Sysmac Studio.
NX1P2-9B24DT1 OMRON: дискретные сигналы на борту и расширение по месту
Наличие встроенных дискретных входов и выходов удобно, когда нужно собрать компактный узел без отдельного блока DI/DO: концевики, датчики наличия, клапаны, контакторы. Важный момент - поддержка PNP/NPN по входам: на модернизациях это экономит время, когда в шкафу уже есть датчики разных стандартов. Выходы PNP логично использовать для управления катушками через промежуточные реле или напрямую (если токи и защита согласованы по схеме).
По расширению: до 8 модулей - это не про бесконечный рост, а про честный расчет границ. Когда объект небольшой, лучше заранее держать архитектуру простой и понятной: часть сигналов оставляем локально, часть выносим на удаленные узлы ввода-вывода. До 8 удаленных узлов - типовая цифра для распределенной машины (например, несколько зон конвейера), чтобы не плодить лишние шкафы и кабельные трассы.
Питание, пусковые режимы и нюансы шкафа
Для нас важно, что контроллер рассчитан на нормальную промышленную 24 В сеть с рабочим диапазоном 20.4-28.8 В. В реальности это помогает переживать просадки при включении контакторов и клапанов, особенно если в шкафу один общий БП. Пусковой ток в холодном старте не стоит игнорировать: при слабом источнике питания или длинных проводах питания возможны перезапуски. Мы обычно закладываем запас по мощности БП и нормальную разводку 0V/PE, особенно когда рядом стоят привода и частотники.
Отдельно отметим питание шины NX: если в проекте есть модули, которые питаются от NX-шины, потребуется отдельный модуль подачи питания. Это критично в компоновке: часто заказчик думает, что достаточно подать 24 В на CPU, а потом удивляется, почему часть периферии не поднимается. КПД питания шины 80% и ограничение по мощности - инженерные цифры, которые напрямую влияют на тепловой режим и расчет источника питания в шкафу.
Память, сохранение данных и время
В прикладных задачах чаще всего спор идет не про объем кода, а про то, что нужно сохранять при отключении питания: счетчики, наработку, рецепты, идентификаторы партий. Здесь есть память переменных и область без сохранения - это удобно разделять осознанно: быстро меняющиеся технологические значения держим в несохраняемой области, а то, что нужно пережить выключение, кладем в сохраняемую. Для задач, где требуется точная временная привязка (журналы, события, отбраковка по времени), полезна поддержка часов реального времени.
Если нужно хранить и переносить данные между машинами, удобно использовать SD/SDHC: мы применяем карту как носитель для резервной копии параметров, журналов и сервисных файлов. Это упрощает замену контроллера в поле и снижает простои.
Сервис и последовательные интерфейсы
В реальной эксплуатации до сих пор встречаются устройства с RS-232C/RS-485: весовые терминалы, старые частотники, расходомеры, маркираторы. Наличие слота под последовательную плату и поддержка RS-232C/RS-422/RS-485 позволяет аккуратно закрыть такие интеграции без внешних преобразователей, которые часто становятся точкой отказа. По софту работаем через Sysmac Studio - там удобно вести и проект ПЛК, и сеть, и диагностику, а при сервисе быстрее локализуем проблему по журналам и статусам соединений.
Если подбираете контроллер под компактную машину с EtherCAT-движением и обменом по EtherNet/IP, закладывайте NX1P2-9B24DT1 в схему и присылайте нам состав сигналов и список устройств - проверим по питанию шины, сетевым интервалам и структуре задач, чтобы потом не ловить сюрпризы на пуско-наладке.
- СерияNX
- Количество дискретных входов14
- Количество дискретных выходов10
- Высота100 мм
- Глубина71 мм
- МонтажВ шкафу управления на DIN-рейке
- Рабочая температура0…+55 °c
- Ширина130 мм
- Масса590 кг
- Языки программированияLD, ST, встроенный ST
- Часы реального времениПоддерживается
- Пусковой ток10 А / 0,1 мс и 2,5 А / 150 мс, макс.; холодный пуск
- Тип изделияПроцессорный модуль машинного контроллера
- Событийные задачи32
- Количество портов EtherCAT1
- Тип карты памятиSD / SDHC
- Число определений POU450
- Число экземпляров POU1800
- Число сохраняемых переменных5000
- Время выполнения LD3.3 нс
- Рабочая влажность10…95, без конденсации %
- Количество портов EtherNet/IP1
- Напряжение питания DC20,4…28,8 В
- Номинальное напряжение питания DC24 В
- Период основной задачи4 мс
- Память переменных2 МБ
- Максимум осей PTP2
- Тип входовPNP/NPN
- Тип выходовPNP
- Слоты последовательных плат1
- Максимум модулей расширения8
- Максимум удалённых узлов ввода-вывода8
- Интерфейсы связиEtherCAT, ведущий, EtherNet/IP, Ethernet TCP/IP
- Количество портов Ethernet2
- Дополнительные интерфейсыRS-232C, RS-422, RS-485
- Условие габаритовС торцевой крышкой, без выступающих частей
- Допустимый ток клемм питания4 А
- Мощность питания шины NX10 Вт, макс.
- КПД питания шины NX80 %
- Память переменных без сохранения2 МБ
- Число переменных без сохранения90000
- Разъём EthernetRJ45
- Скорость Ethernet100 Мбит/с
- Максимальная длина линии Ethernet100 м
- Максимум соединений EtherNet/IP32
- Интервал EtherNet/IP2…10000, шаг 1 мс
- Максимальный размер соединения EtherNet/IP600 байт
- Число слотов SD1
- ПО программированияSysmac Studio
- Основные периодические задачи1
- Периодические задачи2
- БатареяCJ1W-BAT01, приобретается отдельно артикул
- Срок службы батареи5 лет
- Условия срока службы батареи25 °C
- Питание ввода-вывода NXДля модулей с питанием от шины NX требуется отдельный модуль подачи питания
