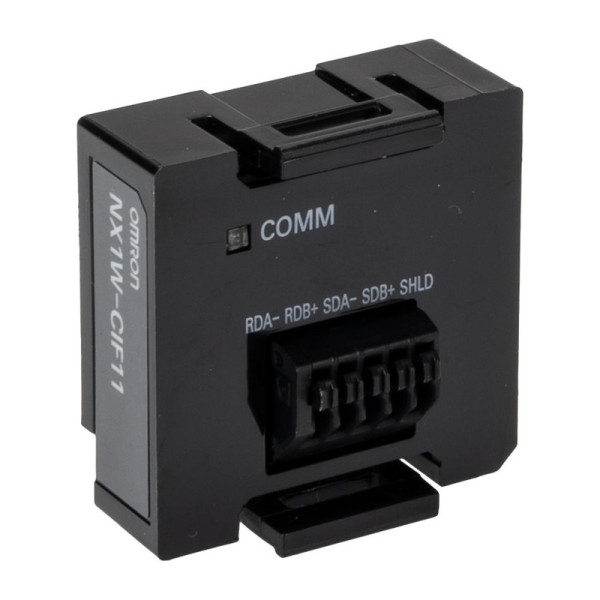

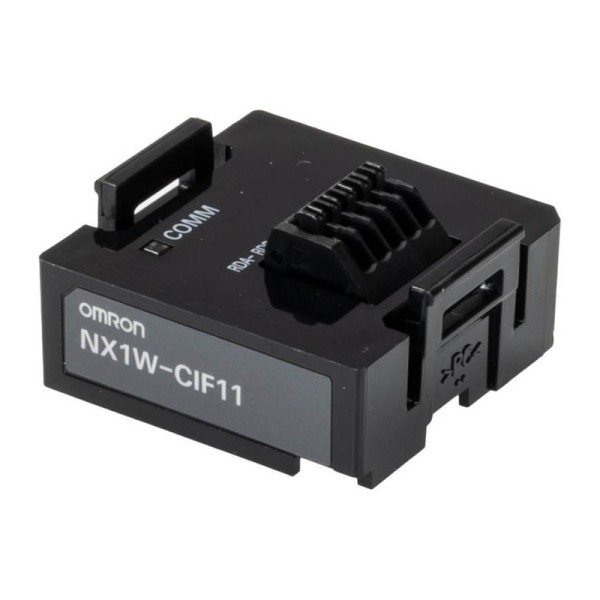

NX1W-CIF11 плата последовательного интерфейса Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на объекте нужно забрать данные со старого частотника, весового терминала или датчиков по двухпроводной линии, чаще всего упираемся не в логику ПЛК, а в физику канала: наводки, длина трассы, согласование, дисциплина опроса. Для таких задач мы обычно ставим последовательный интерфейс отдельным модулем, чтобы не тащить преобразователи и не городить лишние шлюзы. NX1W-CIF11 плата последовательного интерфейса OMRON как раз про это - аккуратно добавить RS-422A/RS-485 в систему NX и получить управляемый обмен с прогнозируемым поведением по таймингам.
OMRON NX1W-CIF11 в реальных схемах связи RS-485
В полевых сетях RS-485 важна не только поддержка протокола, но и то, как модуль ведет себя в полудуплексе: кто и когда включает передатчик, как выдерживаются паузы, как обрабатываются коллизии и таймауты. Здесь обмен организован в логике старт-стоп, что упрощает согласование с типовыми устройствами: большинство счетчиков, регуляторов температуры, простых приводов и терминалов ожидают именно такую последовательность кадра.
Практический пример: контроллер опрашивает 12 датчиков по Modbus RTU на одной линии. При грамотной настройке скорости и таймаутов получаем стабильный цикл опроса без залипаний на устройстве, которое временно не отвечает. Важно, что модуль рассчитан на промышленный режим с одним портом и линией до 50 м - это честная длина для шкафной и цеховой разводки без попыток превратить RS-485 в магистраль на сотни метров без повторителей и экранирования.
NX1W-CIF11 плата последовательного интерфейса OMRON: протоколы и свобода интеграции
В NX-системах ценится возможность подключать как фирменные устройства, так и оборудование сторонних производителей. У этой платы есть несколько сценариев:
Host Link - когда в контуре встречаются устройства и сервисные утилиты, ориентированные на классическую экосистему OMRON, и нужно быстро поднять обмен без лишнего программирования.
Modbus RTU Master - стандартный выбор для интеграции приводов, счетчиков энергии, модулей ввода-вывода, газоанализаторов. Режим Master важен тем, что именно ПЛК задает темп сети и контролирует таймауты, а не наоборот.
Свободный протокол - когда у прибора свой формат кадра (например, ASCII-строки, нестандартная контрольная сумма, специфические разделители). На практике это экономит время: не приходится ставить внешний конвертер или отдельный шлюз с пользовательскими скриптами.
Отдельно отметим диапазон скоростей последовательного порта: он позволяет подстроиться под ограничения конкретного устройства. В эксплуатации это важно: нередко оборудование на линии разного возраста, и часть приборов стабильно работает только на умеренной скорости, зато требует длинных пауз между запросами. Возможность гибко подобрать режим уменьшает процент случайных CRC-ошибок и повторных запросов, а значит снижает загрузку CPU и повышает детерминизм цикла.
Монтаж и обслуживание: клеммы Push-in и дисциплина подключения
На шкафах, которые регулярно обслуживаются, мы ценим безвинтовые клеммы Push-in: контакт повторяемый, меньше проблем с недотяжкой, быстрее замена при регламенте. Пять клемм достаточно для типовой обвязки линии и экрана. По сечению провода ориентируемся на диапазон 24...20 - это нормальный выбор для сигнальных линий внутри шкафа и коротких трасс до клеммников.
В реальной эксплуатации качество связи чаще портят не настройки в софте, а мелочи: отсутствующее согласование на конце линии, перепутанные A/B, экран посажен с двух сторон на землю и ловит токи уравнивания. При вводе в работу мы рекомендуем начинать с простой проверки: правильная полярность пары, единая точка заземления экрана, терминатор только на концах сегмента, а затем уже подбирать скорость и таймауты.
Совместимость с NX1P2 и расчет по питанию
Плата рассчитана на работу с контроллером NX1P2. Для проектировщика это снимает вопросы по механике и адресации внутри платформы NX. Важный момент по питанию: потребление включено в бюджет CPU, поэтому при компоновке шкафа и оценке запаса по источнику питания мы учитываем это на этапе схемы, а не по факту на приемке. Такой подход снижает риск, что при расширении системы внезапно выйдем за пределы допустимой нагрузки и получим нестабильность в холодном запуске.
Если нужно добавить в NX-систему надежный RS-422A/RS-485 канал под Modbus RTU Master или нестандартный протокол без лишних внешних преобразователей, закладывайте NX1W-CIF11 в спецификацию и передавайте нам схему линии - проверим топологию и поможем подобрать режим обмена под ваши устройства.
- СерияNX
- Высота35.9 мм
- Глубина13.5 мм
- Сечение провода24…20 кв.мм
- Ширина35.9 мм
- Масса13 кг
- СовместимостьКонтроллер NX1P2
- Тип изделияПлата последовательного интерфейса
- Внешние клеммыБезвинтовые Push-in, 5 клемм
- Интерфейсы связиRS-422A / RS-485
- Условие потребленияВключено в потребление CPU
- Количество портов связи1
- Режим обменаПолудуплексный
- СинхронизацияСтарт-стоп
- Скорости последовательного порта1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 кбит/с
- Максимальная длина линии связи50 м
- ПротоколыHost Link, Modbus RTU Master, свободный протокол
