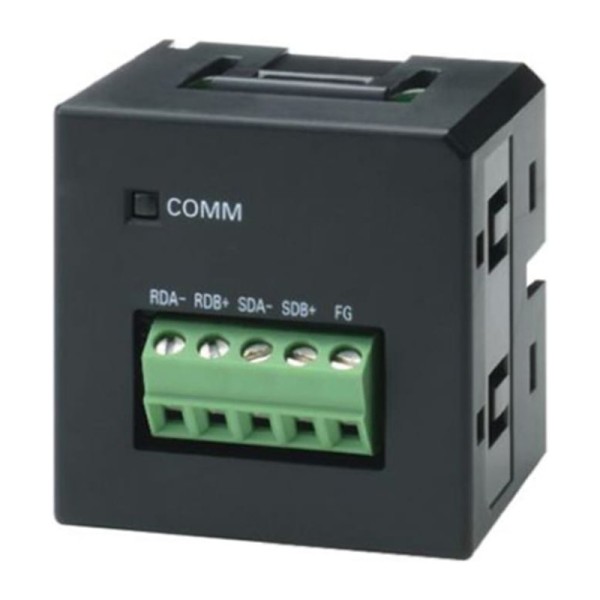

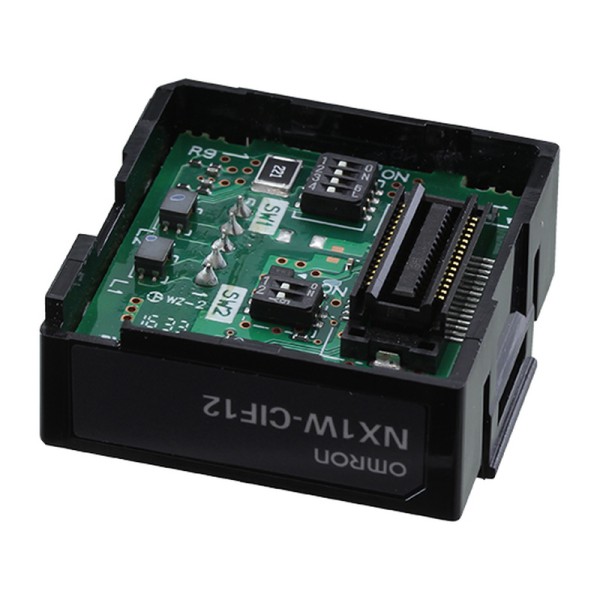

NX1W-CIF12 плата последовательного интерфейса Omron

Когда в цеху нужно быстро подружить современный контроллер с оборудованием, которое разговаривает только по RS-485, обычно всплывают две проблемы: нестабильная линия на длинном кабеле и разная логика обмена у устройств (весы, частотники, счетчики, приводы). Мы закрываем это через NX1W-CIF12 плату последовательного интерфейса OMRON: модуль ставится в систему NX и дает управляемый, предсказуемый последовательный канал без лишних внешних конвертеров и самодельных развязок.

OMRON NX1W-CIF12 в реальной схеме связи

Типовой сценарий - контроллер NX1P2 стоит в шкафу управления, а на объекте на одной шине висят, например, частотный преобразователь и панель оператора с последовательным портом. RS-485 здесь выигрывает по помехоустойчивости и длине трассы, но требует дисциплины по топологии и согласованию. NX1W-CIF12 рассчитан на линию до 500 м, что в практике означает: можно не тянуть Ethernet в каждый угол, а собрать полевые устройства на одном сегменте, оставив Ethernet для верхнего уровня и SCADA.

Отдельно отмечаем гальваническую развязку клемм от внутренних цепей CPU. На реальных объектах это критично: на длинных линиях и при разных потенциалах земли без развязки ловим плавающие ошибки, зависания порта и странные перезагрузки. Здесь развязка снижает риск заноса помехи с поля внутрь контроллера и упрощает эксплуатацию, когда в шкафу несколько источников питания и несколько контуров заземления.

Плата последовательного интерфейса OMRON NX1W-CIF12: протоколы и режимы

Плата поддерживает Host Link, Modbus RTU Master и свободный протокол. Это удобно не на уровне галочки в спецификации, а в ежедневной интеграции:

• Modbus RTU Master - для опроса стандартных устройств: преобразователи частоты, измерители энергии, датчики с регистровой картой. Контроллер выступает ведущим, а мы четко управляем циклом опроса, таймингами и обработкой исключений.
• Host Link - когда нужно связаться с оборудованием и сервисными утилитами, ориентированными на экосистему Omron, или подключить legacy-устройства на фирменном протоколе.
• Свободный протокол - для нестандартных телеграмм. Например, весовой терминал отдает строку с контрольной суммой, или маркиратор принимает команды в ASCII. Здесь важна не только физика, но и возможность собрать парсер под конкретный формат без внешних шлюзов.

Обмен полудуплексный, со старт-стоп синхронизацией - стандарт для RS-485/RS-422 в промышленности. В эксплуатации это означает: нужно правильно организовать очередь запросов и паузы на разворот линии, особенно если на шине несколько ведомых. Мы обычно закладываем в проект диагностические счетчики таймаутов и повторов - по ним видно, где линия перегружена или где устройство уходит в тень при помехах.

Набор скоростей порта до 115,2 кбит/с закрывает большинство задач. Важно понимать практическую сторону: на 500 м редко гонят максимальную скорость, потому что запас по фронтам и наводкам важнее. Часто оптимальный компромисс - 9,6-38,4 кбит/с, но возможность подняться выше полезна на коротких сегментах внутри шкафа или между соседними узлами.

Монтаж и обслуживание: клеммы, проводники, шкафная культура

Безвинтовые Push-in клеммы ускоряют монтаж и снижают число проблем после пусконаладки. На линиях RS-485 мы регулярно видим, как винтовые зажимы со временем ослабевают из-за вибрации или неравномерной затяжки. Push-in дает повторяемое качество контакта и быстрее обслуживается при регламентных работах.

Диапазон сечений проводников 24…20 (как указано в спецификации) позволяет аккуратно вести как типовую витую пару в экране, так и сервисные перемычки в шкафу. В реальной разводке это влияет на стабильность: правильный кабель и корректная обжимка/заделка экрана часто дают больший эффект, чем попытки лечить связь настройками.

Инженерные нюансы, на которые мы смотрим при выборе NX1W-CIF12

• Изоляция порта. Развязка помогает переживать грозовые наводки, сварку рядом, пуск мощных двигателей и банальные ошибки по земле. Это прямое снижение простоев.

• RS-422A/RS-485. Возможность работать и в 422, и в 485 упрощает интеграцию: где-то нужно дифференциальное соединение точка-точка, где-то - многоточечная шина.

• Один порт, но управляемый. Когда порт один, дисциплина проекта становится важнее: мы заранее считаем цикл опроса, число устройств, тайминги. В результате получаем прогнозируемую задержку и стабильный обмен, без хаотичных ретраев.

• Потребление включено в CPU. Это упрощает расчет питания шкафа: нет отдельной статьи по питанию интерфейсной платы, меньше шансов ошибиться в балансе по 24 В и по теплу.

Если нужно корректно подключить RS-485/RS-422 к NX1P2 и получить промышленную связь с нормальной помехоустойчивостью и понятной диагностикой, берем NX1W-CIF12 и закладываем правильную топологию линии, экранирование и тайминги опроса.

Передавайте нам задачу и схему подключения - подберем конфигурацию и поможем увязать протоколы и параметры линии под ваш объект.
