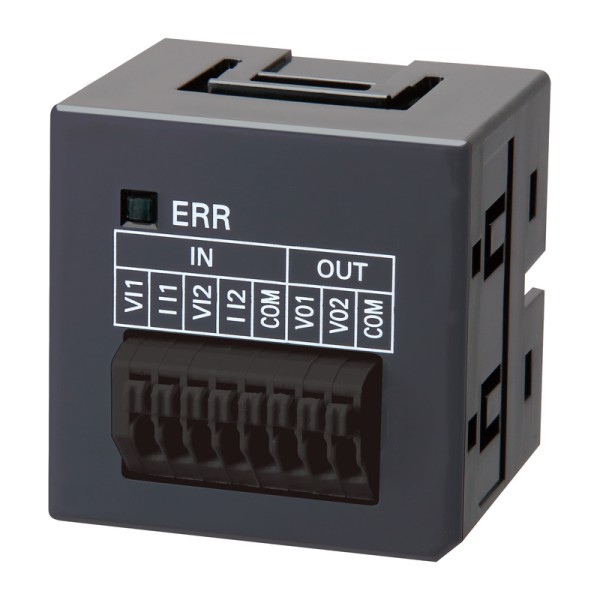

NX1W-MAB221 плата аналогового ввода-вывода Omron

Когда в линии нужно одновременно снять обратную связь с датчиков и выдать управляющий аналог на частотник, клапан или позиционер, мы почти всегда упираемся в два практических ограничения: место в шкафу и качество сигнала на реальных кабелях. NX1W-MAB221 плата аналогового ввода-вывода OMRON решает оба вопроса без усложнения схемы - это компактный модуль 2AI+2AO для NX-системы, рассчитанный на типовые промышленные диапазоны по напряжению и току и на быстрый монтаж в клеммнике.

OMRON NX1W-MAB221 в реальном контуре регулирования

Типовой сценарий: на участке дозирования стоят два датчика - один с выходом 4-20 мА (например, давление/уровень), второй 0-10 В (позиция/скорость). Контроллер снимает оба значения, фильтрует, считает ПИД и выдает два аналоговых задания 0-10 В - на привод и на пропорциональный клапан. В такой схеме важна не только сама возможность принять/выдать аналог, но и предсказуемость монтажа и обслуживания.

Здесь полезно, что клеммы выполнены на push-in. На практике это сокращает время расключения при пусконаладке и особенно при сервисе: меньше шансов перетянуть провод, сорвать резьбу или получить плавающий контакт после вибраций. Для шкафов с плотной компоновкой плюс и в том, что модуль узкий и неглубокий - проще уложить проводники, не загибая их в критический радиус.

Особенности сигнальных диапазонов и почему они важны

По входам поддерживаются 0-10 В и 0-20 мА. В эксплуатации это дает свободу выбора датчиков: токовые петли устойчивее на длинных трассах и в условиях наводок от силовых кабелей, а 0-10 В часто встречается на бюджетных преобразователях положения и компактных датчиках. Если объект уже построен и пересобирать КИП не планируется, наличие обоих диапазонов на входе позволяет вписаться в существующую обвязку без дополнительных преобразователей.

По выходам доступен 0-10 В - это стандарт для задания скорости на частотные приводы, управления сервоприводными усилителями в режиме аналогового задания и для ряда регуляторов клапанов. Важно учитывать: аналоговый выход - это всегда про качество общей земли, экранирование и топологию прокладки. Мы рекомендуем в проекте сразу закладывать отдельную сигнальную землю, экран с односторонним подключением и разнос аналоговых цепей с силовыми минимум на 100-150 мм в лотках/каналах, иначе даже хороший модуль будет ловить помеху.

NX1W-MAB221 OMRON и монтаж в шкафу управления

Модуль рассчитан на подключение через 8 клемм push-in. Это удобно, когда на площадке работают разные бригады: электромонтажник быстро сажает жилу в клемму, а инженер КИП меньше времени тратит на протяжку. Диапазон сечения проводников закрывает типовые сигнальные кабели, включая многожильные экранированные пары, которые чаще всего применяют под 4-20 мА и 0-10 В.

Отдельно отмечаем момент по потреблению: условие потребления включено в потребление CPU. В расчетах источника питания это важно не пропустить, особенно когда шкаф на грани по 24 В и добавляются еще энкодерные модули, коммуникационные интерфейсы и исполнительные цепи. Мы в таких случаях считаем баланс питания с запасом и проверяем просадку под пусковыми токами, чтобы аналог не начинал плавать из-за питания.

Интеграция с контроллером и наладка

Совместимость с контроллером NX1P2 позволяет строить компактные узлы управления: один CPU, рядом аналог и дискрет, минимальная длина внутренних шин и понятная диагностика. В наладке полезно, что можно быстро развести каналы: один вход оставить под токовую петлю, второй под напряжение, и не городить внешние шунты или преобразователи. Для ввода в эксплуатацию мы обычно делаем две проверки: имитация 0/50/100% по каждому входу (калибратор тока/напряжения) и проверка выхода на эквивалентной нагрузке до подключения к реальному приводу, чтобы исключить ошибки по общему нулю и переполюсовке.

Если говорить про надежность на объекте, критичны не только характеристики АЦП/ЦАП, но и механика подключения. Push-in на вибронагруженных установках (насосные, компрессорные, упаковка) показывает себя стабильнее, чем винт, при условии корректно обжатых наконечников или правильно подготовленной жилы.

Если вам нужен модуль 2AI+2AO под NX1P2 без расширения шкафа и с быстрым расключением, закладывайте NX1W-MAB221 в спецификацию и передавайте нам схему включения - проверим по сигналам и питанию, чтобы на пуске не ловить сюрпризы.
