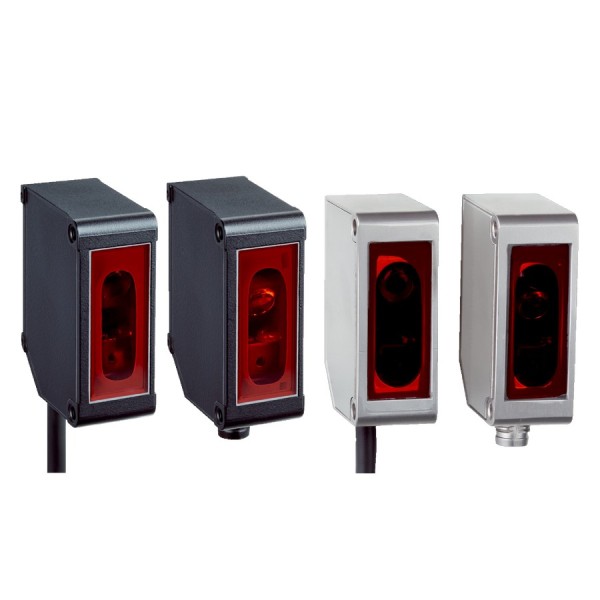

Лазерный датчик расстояния SICK OD1-B100C50A14

Когда нужно контролировать 2-3 мм на короткой дистанции

В реальных линиях чаще всего «сыпется» не измерение метра, а стабильность на 50-150 мм: контроль высоты крышки, позиционирование детали в приспособлении, проверка прогиба тонкого листа, дозирование клея по высоте валика. В этих задачах важны три вещи: повторяемость на небольшом ходе, устойчивость к паразитным бликам и скорость, чтобы не ловить «среднее по больнице» на движущемся объекте. Лазерный датчик расстояния SICK OD1-B100C50A14 как раз рассчитан на такие сценарии - компактный триангуляционный сенсор серии OD Mini (compact precision) для точного контроля в ближней зоне.

Принцип триангуляции и почему он работает на производстве

OD1-B100C50A14 измеряет расстояние по принципу триангуляции. В отличие от простых датчиков наличия, здесь геометрия луча и оптики позволяет получать аналоговый сигнал, пропорциональный дистанции, а не только «есть/нет». На практике это значит, что можно отлавливать тренды: медленный уход высоты из-за износа оснастки, изменение положения детали при нагреве, постепенное «ползучее» смещение направляющих. Для технолога это инструмент диагностики, а для автоматчика - возможность построить замкнутый контур регулирования без лишних костылей.

Оптика, пятно и работа по мелким объектам

Источник - красный лазер 658 нм, класс 2. В цехе это удобно: пятно видно при наладке, проще выставить датчик на кромку или на контрольную площадку. Размер светового пятна порядка 700 µm x 600 µm на 100 мм - важный параметр, который часто недооценивают. Чем меньше пятно, тем меньше усреднение по поверхности и тем увереннее измерение по узким элементам: ребро, дорожка герметика, отверстие с фаской. На примере: при контроле высоты нанесенного клея на ширине 2-3 мм крупное пятно «смешивает» фон и валик, а компактное позволяет получить более честную картину по профилю.

Быстродействие и устойчивость на движении

Время отклика заявлено до 2 kHz (по факту речь о высокочастотной обработке). Для нас это означает, что датчик адекватно отрабатывает быстрые изменения дистанции и не «размазывает» сигнал, когда продукт идет по транспортеру. Например, при контроле биения небольшого вала или при сортировке деталей по высоте на лету важно, чтобы измерение успевало за механикой, а не приходило в ПЛК с задержкой, которая уже не соответствует текущему положению детали.

Выходы и интеграция в ПЛК без сюрпризов

По интерфейсам доступны RS-485 и PROFIBUS DP - полезно, когда нужно не просто забрать аналог, а читать параметры, диагностические статусы, проводить централизованную настройку или привязать измерение к сетевой архитектуре участка. В типовых проектах мы используем PROFIBUS DP на линиях с Siemens S7 и аналогичными платформами, когда требуется единый диагностический контур и минимум «точек отказа» в виде лишних АЦП.

Аналоговый выход - токовый. В эксплуатации токовая петля обычно живет спокойнее, чем напряжение: меньше влияние помех, проще контролировать обрыв, стабильнее на длинных трассах и рядом с частотниками. Дополнительно есть цифровой выход PNP/NPN, переключаемый - удобно для задач порогового контроля (например, «деталь в допуске/вне допуска») без отдельного компаратора в контроллере.

Механика, корпус и монтаж в тесных местах

Серия OD Mini ценится за габариты: 17,8 x 44,4 x 31 мм. В реальности это решает проблему, когда датчик нужно поставить внутрь защитного кожуха, в зону захвата манипулятора или рядом с направляющими, где каждый миллиметр на счету. Корпус металлический (алюминий) - лучше держит геометрию, чем пластик, и менее капризен к случайным ударам при переналадке. Степень защиты IP67 позволяет работать в пыли и при регулярной влажной уборке, если монтаж и разъемы выполнены корректно.

Подключение - M12 4-пин. Для обслуживания это плюс: стандартизованный разъем, быстрая замена без расключения в шкафу, меньше ошибок при ремонте. Питание 12-30 В DC - типовой диапазон для промышленной автоматики, без экзотики по БП.

Температура и практические ограничения

Рабочий диапазон -10…+50 °C покрывает большинство закрытых производственных участков. Если датчик ставится рядом с печами, экструзией или на открытом воздухе, мы обычно добавляем тепловой экран и проверяем, чтобы не было прямого нагрева корпуса и оптики. Для триангуляционных сенсоров также важно предусмотреть стабильную механику крепления: на коротких дистанциях даже небольшая вибрация кронштейна превращается в «шум» измерения.

Где OD1-B100C50A14 показывает себя лучше всего

Типовые применения, где этот датчик дает понятный инженерный эффект:

- контроль высоты/толщины на 50-150 мм: прокладки, крышки, вставки, пластиковые детали после литья;

- измерение положения в приспособлении перед операцией: «досадить деталь» по обратной связи;

- мониторинг прогиба листа или уровня в лотке, когда нужен не дискретный датчик, а измерение тренда;

- сортировка по высоте и контроль допусков с одновременным аналоговым значением и пороговым сигналом.

Если требуется аккуратное измерение в ближней зоне с нормальной промышленной интеграцией и понятной диагностикой, мы рекомендуем закладывать SICK OD1-B100C50A14 в проект и согласовать с нами схему подключения (RS-485/PROFIBUS, токовый выход, логика PNP/NPN) под вашу архитектуру ПЛК и электрику шкафа.
