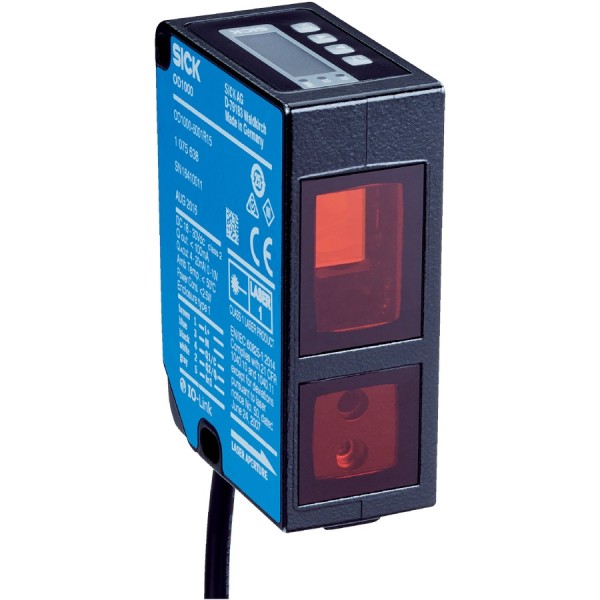

Лазерный датчик расстояния SICK OD1000-6001R15

Когда нужен стабильный контроль расстояния без «танцев» с механикой

В реальных линиях мы чаще всего приходим к лазерному датчику расстояния не из-за моды на «умные» сенсоры, а потому что механические упоры, ролики и концевики начинают съедать время: износ, люфт, стружка, переналадка под другой формат. SICK OD1000-6001R15 закрывает типовой сценарий - держать заданный зазор и позицию объекта в диапазоне 200…1000 мм, где нужна повторяемость и быстрый отклик без контакта с изделием.

Пример из практики: контроль высоты укладки пачки на транспортере перед обвязчиком. Если пачка «подпрыгнула» на 3-5 мм, механический щуп либо опоздает, либо начнет ложные срабатывания. Здесь помогает скорость измерения и маленькое световое пятно - датчик видит именно ту точку, где нам важно, а не усредняет по широкой зоне.

Принцип триангуляции и почему он дает предсказуемость

OD1000 работает по триангуляции. Для инженера это означает две вещи. Во-первых, датчик уверенно измеряет на ближних и средних дистанциях, не требуя отражателя - достаточно поверхности изделия. Во-вторых, он обычно менее чувствителен к паразитным отражениям «издалека», чем дальномеры, которые ловят обратный сигнал по времени пролета. На конвейере с металлическими стойками и ограждениями это снижает вероятность получить «левое» расстояние.

Источник - красный лазер 658 нм, класс 2. Красная точка хорошо видна при наладке: выставили ось, проверили попадание в нужную зону, зафиксировали кронштейн. По охране труда класс 2 требует нормальной дисциплины (не смотреть в луч), но в цеховой эксплуатации это стандартный компромисс между видимостью и безопасностью.

Быстродействие и дискретность - для динамики, а не для паспорта

Заявленное время отклика/частота до 3 kHz - это про работу на быстрых процессах. Если у вас идет продукт со скоростью, условно, 1 м/с, то за 1 мс он смещается на 1 мм. Чем выше частота обновления, тем меньше «ступенька» в регулировании, когда датчик участвует в контуре (например, подстройка высоты головки аппликатора, контроль положения каретки, компенсация биения).

Разрешение 16 bit важно не само по себе, а как запас по дискретизации для фильтрации и статистики. Мы часто используем медианный/скользящий фильтр в ПЛК: когда данных много, можно убирать одиночные выбросы от бликов, не теряя реакцию. На редком опросе фильтр превращается в задержку, а на 3 kHz - остается рабочим инструментом.

Оптика и пятно 1,5 x 1,5 мм - точка измерения действительно «точка»

Размер светового пятна 1,5 x 1,5 мм на всем рабочем диапазоне 200…1000 мм - полезная характеристика для задач, где рядом есть кромки, отверстия или перепады. Например, измерение положения этикетки относительно метки, контроль высоты буртика, проверка прогиба тонкого листа на вакуумном столе. Большое пятно в таких местах начинает «видеть» соседнюю геометрию и дает плавающий результат.

Интеграция: IO-Link плюс аналог и дискретные выходы

У OD1000-6001R15 есть IO-Link - это не просто «цифровой интерфейс», а нормальный сервисный канал. Через него удобно:

- забирать диагностические данные и текущие значения без потери точности на аналоговом тракте;

- хранить параметры в мастере и быстро менять датчик без ручной перенастройки (типовая история при аварийной замене);

- удаленно менять режимы/фильтры под разные рецепты.

При этом остаются классические интерфейсы: аналоговый выход (ток/напряжение) для старых контроллеров и ПИД-регуляторов, а также цифровой выход в двухтактном режиме PNP/NPN. Это удобно на смешанных объектах, где часть оборудования еще «живет» на дискретике, а новую диагностику хотят через IO-Link.

Подключение - M12 8-пин. Для монтажников это означает нормальную промышленную обвязку: готовые кабели, понятная распиновка, меньше ошибок в сравнении с клеммниками в шкафу рядом с вибрацией.

Механика и стойкость: корпус, питание, климат

Корпус металлический (цинк, литье под давлением). В эксплуатации это меньше проблем с резьбами, крепежом и «уставшим» пластиком при постоянных перепадах температуры и затяжке на кронштейнах. Степень защиты IP67 - датчик спокойно переживает мокрую уборку, пыль, эмульсию, если не превращать его в мишень для прямой струи под давлением.

Питание 18…30 В DC - штатный диапазон для промышленного 24 В, с запасом на просадки при пусках приводов. Рабочая температура -10…+50 °C закрывает большинство цехов, складов и уличных шкафов без экстремального обогрева.

Габариты 25,9 x 71,5 x 53,2 мм позволяют поставить датчик там, где «толстые» дальномеры не влезают: на каретке, рядом с направляющими, внутри защитного кожуха.

Где OD1000 реально отрабатывает деньги

Мы обычно ставим такие датчики в задачи контроля зазора, положения и высоты: позиционирование паллет/тары, измерение уровня/высоты продукта на ленте, контроль хода пневмоцилиндра по внешней поверхности, мониторинг отклонения при гибке/прессовании без контакта. В сочетании с IO-Link это дает не только измерение, но и быстрый поиск причин нестабильности - от загрязнения оптики до неверной геометрии крепления.

Если вам нужно измерение 200…1000 мм с быстрым обновлением, точной зоной засветки и нормальной интеграцией в ПЛК через IO-Link - закладывайте SICK OD1000-6001R15 в спецификацию и отправляйте нам схему/задачу, подберем режимы и выдадим рекомендации по монтажу и опросу.
