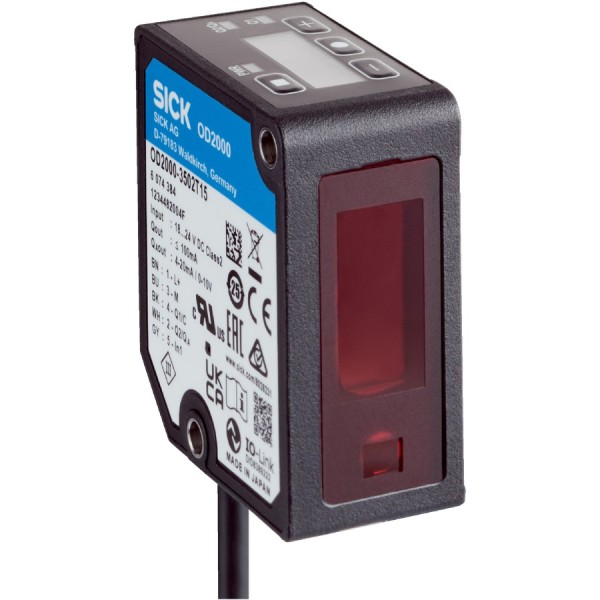

Лазерный датчик расстояния SICK OD2000-0501T15

Как датчик ведет себя на реальной линии

В типовой задаче - контроль высоты слоя, позиционирование каретки или измерение смещения детали на транспортере - ключевая проблема всегда одна: стабильность измерения при высокой динамике и меняющейся поверхности. Лазерный датчик расстояния SICK OD2000-0501T15 из подсемейства OD2000 (CMOS-line triangulation) как раз рассчитан на такие режимы. Триангуляция на CMOS-линейке хорошо отрабатывает быстрые изменения геометрии, а красный лазер 655 нм дает предсказуемое пятно и удобен при наладке - луч визуально контролируется без дополнительных инструментов.

Оптика и пятно: почему важны микрометры

У OD2000-0501T15 световое пятно заявлено Ø 70 µm на дистанции 50 мм. Это не «красивое число в паспорте», а практический параметр: чем меньше пятно, тем увереннее датчик измеряет кромку, узкий паз, перепад на фаске и другие мелкие элементы профиля. Например, при контроле толщины прокладки или высоты нанесенного компаунда мы получаем меньше усреднения по площади и меньше влияния микрорельефа рядом с точкой измерения.

Принцип действия - CMOS-триангуляция - в таких применениях обычно выигрывает у простых оптических датчиков по способности держать точку на деталях со смешанной фактурой. Это особенно заметно на окрашенных поверхностях, пластиковых литьевых деталях и матовых металлах, где «прыжки» сигнала из-за бликов критичны для контура регулирования.

Динамика: быстрый отклик без потери информативности

Для задач с движением важна не только точность, но и скорость обновления. Время отклика указано как ≤ 7,5 kHz (в карточках часто встречается такая запись), по смыслу - высокочастотная обработка/обновление сигнала. На практике это означает, что датчик подходит для быстрого контроля на транспортере, когда деталь проходит точку измерения за доли секунды. Мы используем такие датчики там, где нужно «успеть» снять профиль, отработать сортировку по высоте или удержать зазор в станке без заметной задержки.

Интеграция в шкаф управления: IO-Link и классические выходы

С точки зрения автоматизации OD2000-0501T15 удобен тем, что его можно включать как в современную IO-Link архитектуру, так и в традиционную схему с аналогом/дискретом. Интерфейс связи IO-Link полезен не только для чтения текущей дистанции. Через него проще тиражировать настройки между станциями, фиксировать диагностические параметры, контролировать качество сигнала и сокращать время пусконаладки при замене датчика.

Параллельно доступны аналоговые выходы - токовый и по напряжению. Это позволяет напрямую заводить измерение в аналоговый вход ПЛК или регулятора, где уже настроена масштабировка под технологический параметр (например, 0-10 В на диапазон перемещения). Для дискретной логики предусмотрен цифровой выход PNP/NPN, переключаемый - удобно, когда один и тот же тип датчика применяется на разных объектах с разной схемотехникой входов, и не хочется плодить разные модификации в ЗИП.

Подключение, питание, габариты: мелочи, которые экономят часы

Подключение выполнено через M12 8-пин - стандарт для промышленной периферии, где важны ремонтопригодность и нормальная коммутация в кабель-каналах. Питание 18...30 В пост. тока закрывает типовой диапазон 24 В с просадками и выбросами в рамках нормальной промышленной сети, без «капризов» к источнику.

Габариты 27 x 60 x 50 мм позволяют ставить датчик на компактные кронштейны, внутрь измерительных рамок и в тесные зоны станков. Это важно в проектах модернизации, когда место под датчик уже «выиграно» предыдущей механикой, а нам нужно заменить измерение без переделки всей оснастки.

Условия эксплуатации: корпус, температура, защита

Корпус из пластика PBT - нормальное решение для датчика, который часто ставят рядом с приводами, направляющими и пневматикой: материал держит механические воздействия в разумных пределах, не боится типовых смазок и чистящих средств при корректной эксплуатации. Степень защиты IP67 означает, что датчик рассчитан на пыль и кратковременное воздействие воды при мойке/очистке зоны, что особенно актуально для упаковки, пищевой вторички и общепрома с регулярной уборкой.

Рабочий диапазон температур -10...+50 °C закрывает большинство цеховых условий. Для нас это показатель того, что датчик можно применять на складах с прохладными зонами и на линиях, где рядом есть нагрев от приводов или технологического процесса, без необходимости в отдельном кожухе только из-за температуры.

Лазерная часть и безопасность наладки

Источник излучения - красный лазер, класс 2. В реальной эксплуатации это означает, что при нормальном обращении и кратковременном попадании в глаз риск минимизирован, а при наладке мы видим точку без дополнительных средств. Тем не менее, при работе с отражающими поверхностями мы всегда закладываем корректное расположение датчика и исключаем зеркальные отражения в сторону оператора - это дисциплина, которая экономит проблемы на аудитах по охране труда.

Где OD2000-0501T15 особенно полезен

Мини-примеры из типовых задач: контроль высоты штабеля листов перед захватом; измерение прогиба тонкой детали на конвейере; контроль положения торца при подаче в станок; измерение уровня/высоты продукта на лотке перед запайкой; контроль износа или смещения инструмента по косвенной геометрии. За счет 16-bit разрешения датчик дает «плотный» сигнал для ПИД-регулирования и статистики качества, а не только для порогового срабатывания.

Подберем схему включения (IO-Link/аналог/дискрет), кабель и параметры фильтрации под вашу механику и скорость процесса - и поставим SICK OD2000-0501T15 в проект без лишних итераций наладки.
