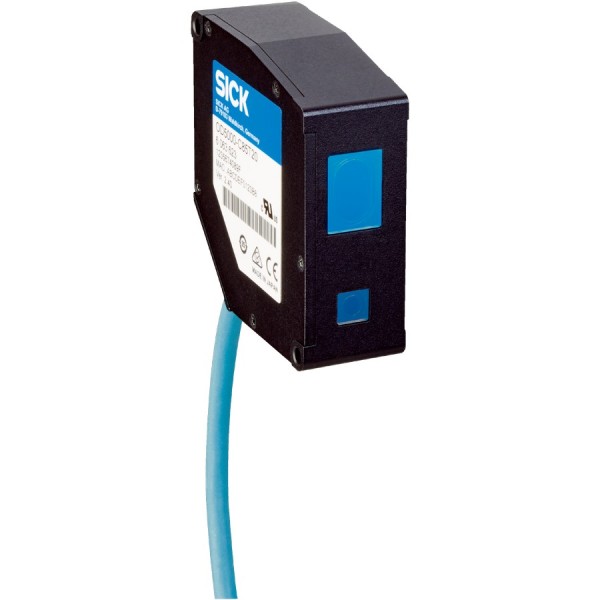

Лазерный датчик расстояния SICK OD5000-C85T20

Сценарий, где OD5000-C85T20 реально выручает

В автоматизации чаще всего «падает» не датчик как устройство, а связка: динамика объекта + нестабильная геометрия + грязь/вибрации + требования по времени цикла. Лазерный датчик расстояния SICK OD5000-C85T20 мы рассматриваем как инструмент для точного позиционирования и контроля высоты/зазора на быстроходных линиях: например, измерение уровня детали перед дозированием клея, контроль прогиба листа перед лазерной резкой, отслеживание положения каретки, измерение толщины через два датчика «на просвет» (в паре), контроль края и ступеньки на сборочных операциях.

Ключевой момент - это триангуляция. В отличие от грубых оптических решений, триангуляционный принцип хорошо работает, когда важна именно прецизионная геометрия на «короткой оптике» и при сложной поверхности. Мы получаем повторяемость и стабильность измерения, которые проще увязать с ПИД-регулированием осей или с логикой допусков в ПЛК.

Быстродействие и почему 0,0125 ms - не цифра для паспорта

Время отклика заявлено ≥ 0,0125 ms. На практике это означает, что датчик способен отработать быстрые изменения расстояния без «смазывания» профиля. Когда конвейер идет 2-3 м/с, а на объекте есть мелкие ступеньки или отверстия, медленный датчик превращает профиль в усредненную волну. Здесь же можно уверенно ловить переходы и формировать дискретные события по цифровому выходу (окно/порог) без лишних задержек. Для задач типа «отбраковка по высоте» это снижает риск ложных срабатываний и позволяет уменьшать окно контроля.

Оптика: красный лазер 658 нм, пятно Ø 70 µm

Источник излучения - красный лазер 658 нм, класс 2. Красный спектр удобен в наладке: пятно видно, проще выставить датчик по месту, особенно в тесных узлах с ограниченным доступом. Класс лазера 2 - стандартный компромисс для промышленности: при нормальной эксплуатации требования по безопасности выполнимы без экзотических мер, но правила работы с лазерным излучением все равно соблюдаем.

Размер светового пятна Ø 70 µm - параметр, который напрямую связан с тем, насколько «мелкую» геометрию вы реально увидите. Малое пятно позволяет измерять по кромке, по узкому ребру, по небольшим элементам на плате/корпусе, а также снижает влияние соседних поверхностей. Типовой пример из практики: контроль высоты нанесенного валика герметика на детали с ребрами жесткости - широкое пятно цепляет ребро и дает скачки, узкое пятно позволяет пройти между выступами и получить адекватную кривую.

Интерфейсы: Ethernet TCP/IP, аналог и дискретные выходы

OD5000-C85T20 имеет Ethernet TCP/IP - это удобно, когда датчик включается в общезаводскую сеть, требуется диагностика, параметрирование, чтение измеренного значения без промежуточных преобразователей. В проектах с удаленными шкафами и распределенной архитектурой мы часто уходим от «аналоговой лапши» в пользу Ethernet, чтобы снизить влияние наводок и упростить трассировку.

При этом токовый аналоговый выход остается востребованным, когда нужен прямой ввод в аналоговую карту ПЛК или регулятора, либо когда система простая и не требует сетевого обмена. Дискретный выход PNP/NPN, переключаемый - практичная опция для интеграции в разные стандарты входных модулей без замены железа. Например, можно организовать аппаратный сигнал «в допуске/вне допуска» на вход безопасности или на высокоскоростной счетчик/прерывание ПЛК, не нагружая сеть.

Подключение и питание: как это влияет на монтаж и надежность

Питание 18...30 В DC - стандарт промышленного 24 В, с нормальным запасом по просадкам. Тип подключения: M12 12-пин + Ethernet. На практике это упрощает замену «по месту» и уменьшает количество ошибок при подключении, особенно в условиях серийного обслуживания. Важно и то, что разъемная коммутация ускоряет FAT/SAT: датчик можно быстро переставить между позициями, повторив типовые настройки.

Механика и защита: корпус, IP67, температурный диапазон

Корпус металлический (алюминиевое литье). Это не про «красоту», а про стабильность геометрии и теплоотвод. На вибронагруженных узлах и рядом с приводами алюминиевый корпус держит соосность оптики и меньше страдает от микродеформаций. Степень защиты IP67 закрывает типовые риски по пыли и кратковременному контакту с водой/СОЖ при грамотной установке и герметичных ответных разъемах.

Рабочая температура -10...+50 °C - диапазон, который закрывает большинство цехов: от холодных складских зон до участков рядом с термопроцессами, где важно не уходить в перегрев. В реальной эксплуатации мы рекомендуем предусмотреть механическую защиту от прямого попадания абразива и корректный отвод кабеля, чтобы IP67 не оставался «на бумаге».

Габариты и компоновка в машине

Размеры 25,9 x 71,5 x 53,2 мм позволяют ставить датчик в тесные узлы: над лентой, в зоне манипулятора, в измерительном «окне» станка. Когда место ограничено, компактность снижает количество нестандартных кронштейнов и помогает выдержать жесткость крепления. А жесткость крепления для триангуляции критична: люфт в 0,1 мм на кронштейне легко превращается в «дрожание» измерения и ложные тревоги по допускам.

Прикладные замечания по внедрению

Серия OD5000 (long-range precision) ориентирована на точные измерения, и это чувствуется в подходе к настройке: важно корректно выбрать рабочую точку, исключить паразитные отражения и обеспечить повторяемую ориентацию относительно поверхности. Если объект зеркалит или сильно меняет цвет/шероховатость, мы обычно закладываем тест на реальных изделиях и подбираем параметры фильтрации/порогов. В обмен получаем стабильную метрологию, которую можно уверенно использовать в замкнутых контурах и в статистическом контроле процесса.

Если вам нужно аккуратно встроить SICK OD5000-C85T20 в ПЛК по Ethernet TCP/IP или через токовый выход, подготовим схему подключения, рекомендации по монтажу и типовые уставки под вашу задачу - запросите подбор и проверку применимости по вашему объекту.
