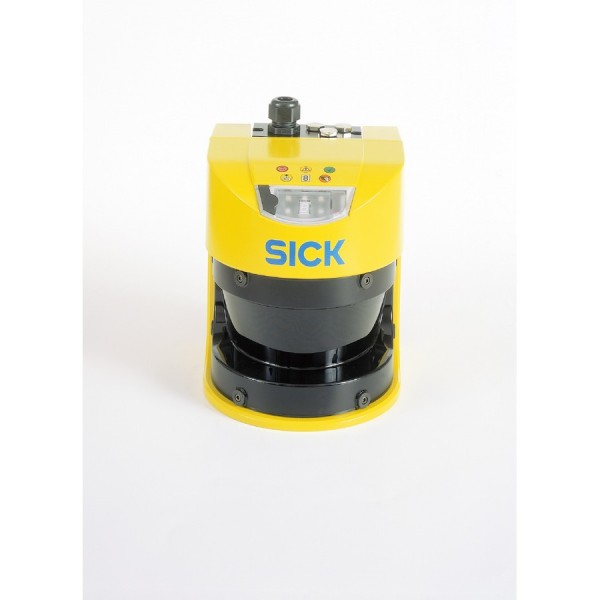

Лазерный сканер безопасности SICK S30A-4011BA

В типичном проекте по защите зоны вокруг конвейера или роботизированной ячейки мы сталкиваемся с одной и той же задачей: обеспечить реальную остановку движения при входе человека в опасную зону, но не «убить» производительность ложными срабатываниями. Лазерный сканер безопасности SICK S30A-4011BA как раз про баланс - быстрый контроль периметра, прогнозируемое поведение и удобная привязка к логике оборудования.

SICK S30A-4011BA в реальной зоне безопасности вокруг оборудования

Сканер формирует плоское защитное поле в секторе 190° - это практично, когда нужно «подхватить» подход к станку спереди и с боков, не городя стойки с парными световыми завесами. Вокруг паллетайзера, например, мы обычно ставим устройство в нижней зоне и задаем геометрию поля так, чтобы оно «обнимало» границу опасного движения. В результате оператор может подходить к панели обслуживания, но при пересечении границы происходит безопасная остановка.

Важно, что дальность защитного поля 4 м закрывает большинство ячеек средней площади без выноса датчиков на отдельные стойки. Это снижает риск механических повреждений и упрощает кабельную трассировку.

Серия S3000 Standard и логика переключения полей

SICK S30A-4011BA относится к линейке S3000 Standard, где акцент сделан на стабильную работу в цехе и предсказуемую диагностику. Наличие 4 полей - это не «цифра из паспорта», а удобный инструмент для технологических режимов. Пример из практики: у AGV или тележки-транспортера можно использовать разные поля для движения вперед/назад и для режима «медленно при ручном сопровождении». Переключение полей обычно заводят от контроллера безопасности или от ПЛК через безопасный интерфейс (по архитектуре проекта), чтобы поле соответствовало текущей скорости и направлению.

Такая схема позволяет не расширять поле «на всякий случай», а держать защиту плотной - меньше холостых остановок, выше OEE, меньше конфликтов между безопасностью и производством.

Время отклика 60 мс и почему оно важно для тормозного пути

Время отклика 60 мс напрямую участвует в расчете безопасной дистанции. На бумаге это выглядит как одна строчка, но в эксплуатации определяет, сколько метров «съедается» на реакцию системы, прежде чем механика успеет остановиться. При интеграции мы всегда складываем задержку сканера, задержки в цепи безопасности (реле/контроллер), время срабатывания контакторов/приводов и фактический тормозной путь. Чем стабильнее и меньше отклик, тем компактнее получается ограждаемая зона и тем меньше «мертвых» площадей вокруг оборудования.

Для участков с частыми подходами персонала (загрузка/выгрузка, съем деталей, контроль качества) это критично: граница безопасности не уходит далеко в проход и не мешает логистике.

Оптика 905 нм, класс лазера 1 и эксплуатационные нюансы SICK

Длина волны 905 нм и класс лазера 1 означают, что устройство рассчитано на постоянную работу рядом с людьми без дополнительных мер по лазерной безопасности. Это важно не только формально: сканер можно ставить на высоте, удобной для защиты ног/подъезда тележек, не опасаясь ограничений по доступу. При этом мы рекомендуем на этапе пусконаладки уделять внимание поверхностям в зоне сканирования: глянцевые отражатели, металлическая стружка, пленка на полу после мойки могут давать нестандартные отражения. Грамотно настроенное поле и корректная маскировка зон (если предусмотрено проектом) решают вопрос без «загрубления» защиты.

Угловое разрешение 14 мм и контроль мелких объектов

Угловое разрешение 14 мм помогает уверенно фиксировать проникновение в поле, включая относительно тонкие объекты на типовых дистанциях. В практических задачах это выражается в меньшем количестве «серых зон» на границе поля, особенно когда люди подходят под углом, а не строго перпендикулярно датчику. При защите зоны у станка с выступающими частями (стол, рольганг, кожух) это облегчает настройку: поле можно провести ближе к реальной геометрии, не оставляя лишнего запаса.

Корпус, IP65 и питание 24 В DC в составе шкафа автоматики

Литой алюминиевый корпус и степень защиты IP65 - это то, что мы ценим в цеховой установке: меньше проблем с вибрацией, случайными ударами, пылью и периодической влажной уборкой. Питание 24 В постоянного тока удобно для стандартной инфраструктуры шкафов автоматики и распределения по клеммникам. Потребление до 19 Вт обычно не создает нагрузки на БП, но при проектировании мы все равно закладываем резерв по мощности и проверяем просадку напряжения на длинных линиях - сканеры безопасности чувствительны к качеству питания так же, как и любой прибор в контуре safety.

Температурный диапазон эксплуатации -10...+50 °C позволяет применять устройство не только в «теплом» сборочном участке, но и на воротах складской зоны или в неотапливаемом коридоре между цехами, если нет конденсата и выполнены требования по монтажу.

Если вам нужен сканер для надежной защиты периметра с понятной интеграцией в цепи безопасности, закладывайте SICK S30A-4011BA в проект и передавайте нам исходные данные по кинематике - проверим расчеты дистанций, подберем схему включения и поможем с настройкой полей.
