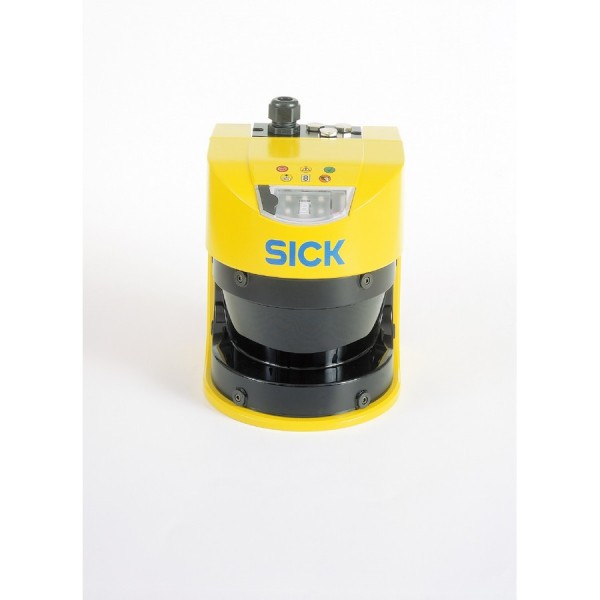

Лазерный сканер безопасности SICK S30A-4011EA

Лазерный сканер безопасности SICK S30A-4011EA в реальном контуре защиты

Чаще всего к нам обращаются с типовой задачей: нужно закрыть зону вокруг робота или AGV так, чтобы персонал мог проходить рядом, а оборудование не простаивало из-за ложных срабатываний. В таких проектах важен не только факт наличия сканера, а предсказуемость его реакции и то, как он ведет себя на пыльном складе, в проезде погрузчиков и при постоянной вибрации. Лазерный сканер безопасности SICK S30A-4011EA как раз про это - про управляемую безопасность, которую можно настроить под технологию, а не подгонять технологию под датчик.

SICK S30A-4011EA: почему 60 мс решают в динамике

Время отклика 60 мс выглядит сухой цифрой, пока не пересчитать его в тормозной путь. На транспортной тележке, которая идет 1,5 м/с, за 60 мс она проедет около 9 см - это уже сравнимо с допусками на безопасное расстояние в узких проходах. Мы используем это при расчетах защитных расстояний и выборе геометрии полей: чем стабильнее и быстрее реакция, тем меньше приходится "раздувать" зону и тем меньше необоснованных остановов. Для линий с частыми подходами оператора (подача тары, контроль качества, снятие продукции) это напрямую влияет на OEE.

Серия S3000 Remote и 64 поля: гибкость без лишней электрики

SICK S30A-4011EA относится к серии S3000 Remote, и ключевой практический плюс здесь - работа с множеством конфигураций зон. Наличие 64 полей удобно там, где объект меняет режимы: робот в ручном режиме, автоматический цикл, сервисное обслуживание; AGV с разной скоростью; конвейер с реверсом. Вместо того чтобы городить несколько датчиков или переключать аппаратные цепи, мы закладываем набор полей и переключаем их по состоянию линии/контроллера. В результате меньше кабелей, меньше точек отказа и проще приемка с точки зрения функциональной безопасности.

Мини-пример из практики: на участке паллетирования оператор подходит к зоне захвата только при смене паллеты. Для нормального цикла используем "плотное" поле, чтобы не терять производительность, а для режима смены - расширенное предупреждающее/защитное поле, чтобы техника заранее снижала скорость и не дергалась на каждом движении рук.

190° обзор и защитное поле до 4 м - как это работает на площадке

Угол сканирования 190° дает возможность перекрыть фронт и "подрезать" мертвые зоны у стенки, если ставим сканер на стойку или на основание ограждения. Защитное поле до 4 м закрывает большинство задач по периметру: входы в роботизированные ячейки, пересечения маршрутов погрузчиков, зоны вокруг позиционеров. При грамотной установке можно обойтись одним прибором там, где раньше ставили два фотоэлектрических барьера и все равно ловили "дыры" по диагонали.

Отдельно отмечаем важность корректной механики: литой алюминиевый корпус лучше держит геометрию при ударных нагрузках и перепадах температуры, что в долгую снижает риск смещения оптики и деградации повторяемости зон. А степень защиты IP65 - это не про "можно помыть", а про то, что датчик переживает нормальную производственную пыль, аэрозоль СОЖ и периодическую влажную уборку без превращения обслуживания в еженедельный ритуал.

Оптика SICK: 905 нм, класс лазера 1 и эксплуатационная безопасность

Длина волны 905 нм и лазер класса 1 - стандарт для промышленных safety-сканеров, но в реальной эксплуатации это означает простую вещь: мы можем размещать устройство на уровне ног/корпуса человека без дополнительных ограничений по доступу, сохраняя требования по охране труда. При этом корректно настроенная зона позволяет отделять "полезные" объекты от фона. Важно помнить, что для любых лазерных сканеров критичны паразитные отражения от полированных деталей и пленок - поэтому на этапах ПНР мы всегда проверяем сценарии с стрейч-пленкой, нержавейкой и мокрым полом и подбираем ориентацию так, чтобы минимизировать зеркальные засветки.

SICK S30A-4011EA: питание 24 В, потребление до 19 Вт и инженерные мелочи

Питание от 24 В постоянного тока с широким допуском полезно на "длинных" трассах, где просадка напряжения на клеммах в шкафу и на объекте - обычная история. Потребление до 19 Вт позволяет спокойно закладывать прибор в стандартные источники питания и не ловить перегрузку на пусковых режимах шкафа при включении нескольких устройств одновременно. По температурному диапазону прибор нормально закрывает большинство отапливаемых цехов и складов; при проектировании мы дополнительно смотрим на обдув, обмерзание и локальные источники тепла рядом со сканером, потому что стабильность измерения - это всегда сумма условий, а не только паспорт.

Что мы учитываем при внедрении лазерного сканера безопасности SICK S30A-4011EA

• Привязку зон к режимам машины: скорость, направление, ручной/авто, сервис.
• Сценарии "ложных целей": паллеты на ребре, свисающие упаковочные ленты, отражающие поверхности.
• Монтаж: высота, защита от случайного удара, вибрация, стабильность основания.
• Проверку фактических остановочных характеристик привода, чтобы поле безопасности соответствовало реальному торможению.

Если нужен сканер, который уверенно закрывает периметр, корректно переключается между режимами и не требует постоянной подкрутки по месту, SICK S30A-4011EA - рабочий вариант для промышленной функциональной безопасности.

Передавайте нам схему зоны/план участка и параметры движения - подберем поля, точку установки и выдадим рекомендации по интеграции в ваш контур безопасности.
