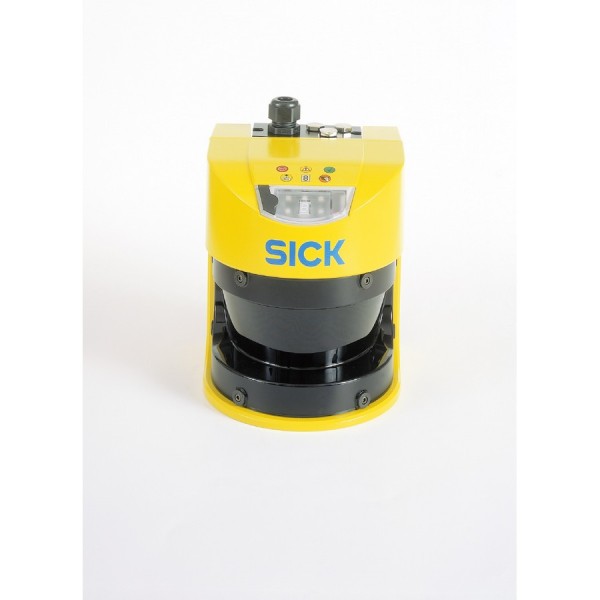

Лазерный сканер безопасности SICK S30A-4011GB

В цеху чаще всего «стреляет» не робот, а неправильная логика ограждения: оператор подошел к зоне обслуживания, тележка с заготовкой пересекла проход, AGV развернулся на тесном перекрестке - и оборудование либо уходит в ложные остановы, либо, что хуже, не успевает отреагировать. Лазерный сканер безопасности SICK S30A-4011GB мы ставим именно в таких задачах, где нужно контролировать доступ по плоскости пола без механических барьеров и при этом сохранить производительность линии.

SICK S30A-4011GB - как закрыть опасную зону без «задушенной» логистики

Сканер формирует защитные и предупредительные поля вокруг станка, конвейера, паллетайзера или робота, отслеживая проникновение в сектор обзора. За счет широкого сектора сканирования удобно перекрывать подходы под углом, где классические световые завесы требуют двух-трех комплектов и сложной коммутации. На практике это сокращает количество опор, кабель-каналов и «мертвых зон» у пола.

Для примера: на участке упаковки часто нужно оставить коридор для подвоза паллет и одновременно закрыть доступ к зоне захвата манипулятора. Мы делаем одно поле «узким» для прохода техники и второе - «жестким» вокруг опасной зоны, а переключение полей привязываем к режимам: автомат, наладка, ручной подвод. В реальной эксплуатации это снижает число остановов из-за пересечения второстепенных траекторий.

Серия S3000 Expert и 64 поля - практическая польза на линии

SICK S30A-4011GB относится к серии S3000 Expert, и это чувствуется не по «названию», а по удобству интеграции. Большое количество конфигураций полей позволяет не «выкручиваться» механикой и ограничителями, а решить задачу программно: разные шаблоны под разные скорости конвейера, разные направления движения тележек, разные сценарии обслуживания.

Инженерный нюанс: когда есть запас по количеству полей, мы можем заранее заложить режимы на будущее - например, добавить «сервисное окно» для редких операций или отдельный профиль под ночную логистику, не возвращаясь к переделке проекта. Это экономит время на вводе в эксплуатацию и уменьшает риск неконтролируемых изменений на площадке.

Лазерный сканер безопасности SICK S30A-4011GB - почему важны 60 мс и геометрия поля

Время реакции в подобных устройствах напрямую связано с расчетом безопасной дистанции: чем быстрее система отрабатывает, тем меньше «съедаем» полезного пространства вокруг оборудования. В узких проходах это критично - лишние десятки сантиметров превращаются в конфликт траекторий и снижение пропускной способности. Здесь важно не только само значение времени отклика, но и стабильность отработки на реальных объектах: при вибрации, пыли, нерегулярной засветке.

Отдельно отмечаем геометрию: защитное поле до 4 м удобно для стандартных периметров ячейки робота или зоны подачи материала. При этом сектор обзора 190° дает возможность ставить сканер ближе к углу, перекрывая сразу два направления подхода. В проектах модернизации это часто спасает, когда нет места для идеального монтажа и приходится «вписываться» в существующие стойки и ограждения.

905 нм, класс лазера 1 и IP65 - эксплуатация без сюрпризов

Длина волны 905 нм типична для промышленной лидарной оптики: она хорошо работает на большинстве поверхностей, включая матовые металлы, окрашенные детали и рабочую одежду. Класс лазера 1 - принципиальный момент для участков, где персонал находится рядом постоянно: не требуется дополнительных мер по защите зрения, а согласование с охраной труда проходит проще, без «экзотики» в документации.

Степень защиты IP65 в сочетании с литым алюминиевым корпусом - это не про «прочность ради прочности». На реальных линиях у нас регулярно встречаются мойка пола, аэрозоль СОЖ, пыль от картона, микровыбросы абразива. Герметичность и жесткий корпус снижают вероятность деградации оптики и разъемов, а также держат геометрию установки при случайных ударах тележкой или поддоном.

Питание 24 ВDC и энергопотребление - что учитываем при проектировании шкафа

Питание от стандартной 24-вольтовой шины удобно для включения в общую архитектуру автоматики: от распределения по клеммам до диагностики просадки напряжения. При подборе источника питания мы учитываем не только среднюю нагрузку, но и запас на пусковые токи соседних потребителей, особенно если рядом частотники или пневмоострова. Невысокая потребляемая мощность упрощает тепловой баланс шкафа: меньше нагрев - меньше требований к вентиляции и ресурс выше.

Температурные условия и монтажные допуски SICK S30A-4011GB

Рабочий диапазон температур закрывает типовые неотапливаемые зоны у ворот и участки рядом с технологическим оборудованием, где «гуляет» микроклимат. Для нас это важно при установке на погрузочных коридорах и на линиях, где зимой возможны кратковременные провалы температуры, а летом - перегрев из-за отсутствия циркуляции воздуха.

По монтажу мы всегда закладываем: жесткое основание без паразитных люфтов, защиту от прямого попадания струй при мойке, правильную высоту установки, чтобы исключить «подныривание» ногой/грузом и не ловить отражения от пола. Также заранее проверяем, что поля не «режутся» выступами рам, стойками и кабельными лотками - иначе сканер будет работать, но логика безопасности станет непредсказуемой.

Если нужен лазерный сканер безопасности для реальной промышленной зоны, где важны и безопасность, и поток - закладывайте SICK S30A-4011GB в проект и согласуем схему полей, монтаж и интеграцию в контур безопасности под вашу механику и режимы работы.
