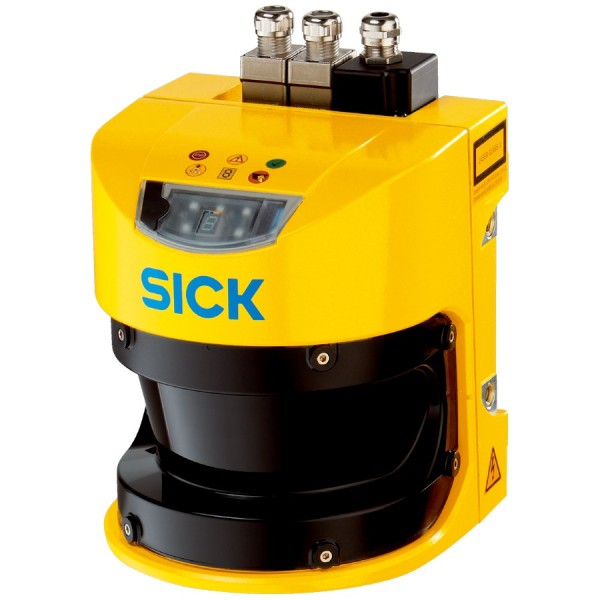

Лазерный сканер безопасности SICK S30A-4111CP

На реальном объекте лазерный сканер безопасности чаще всего ставят не “для галочки”, а чтобы закрыть типовой конфликт: нужно оставить проходы и проезды открытыми, но при этом гарантированно останавливать опасное движение при появлении человека в зоне. Лазерный сканер безопасности SICK S30A-4111CP как раз из этой практики - когда ограждения мешают логистике, а световые завесы не перекрывают сложную геометрию. Мы применяем такие устройства на конвейерных участках, в ячейках с роботами, на АГВ/АМР и на станках с автоматической подачей, где требуется гибкая настройка зон и стабильная работа в пыли и вибрации.

SICK S30A-4111CP в задачах защиты периметра и мобильной техники

Ключевой параметр в эксплуатации - это сочетание защитного поля до 4 м и угла сканирования 190°. По факту это дает широкую “штору” контроля с запасом по бокам: сканер можно поставить на стойку у входа в участок и перекрыть проход, а можно - на шасси тележки и контролировать траекторию движения с учетом поворотов. 190° полезны там, где нужно видеть не только “вперед”, но и немного “вбок”, чтобы закрыть диагональные подходы и мертвые зоны у кромки корпуса.

Время отклика 60 мс важно не на бумаге, а в расчете расстояния безопасности. Чем меньше задержка, тем меньше требуемая дистанция до опасной зоны при заданной скорости перемещения. На быстрых линиях это часто решает, получится ли вписаться в габарит без перестройки механики. В мобильной робототехнике такая задержка помогает корректно отрабатывать динамическую смену зон при ускорении/замедлении.

Серия S3000 PROFINET IO Advanced и интеграция SICK в сеть

S30A-4111CP относится к серии S3000 PROFINET IO Advanced - это означает, что сканер удобно “вшивается” в стандартную архитектуру с промышленной сетью, а диагностика становится частью общей системы обслуживания. Передача по сети реализована по медному кабелю, что в цеховых условиях обычно проще: не требуется оптика, проще трассировка и ремонт, меньше чувствительность к радиусам изгиба.

Практический пример: на линии упаковки мы заводим диагностику сканера в шкаф управления, а сообщения о причинах остановов (срабатывание поля, ошибка конфигурации, загрязнение окна) уходим в HMI/SCADA. Это сокращает время поиска неисправности - электрик видит, “что именно” остановило линию, а не бегает с тестером по цепочке безопасности.

Лазерный сканер безопасности SICK S30A-4111CP: поля, разрешение, логика зон

Устройство поддерживает 8 полей. В эксплуатации это не “плюс один параметр”, а возможность настроить несколько сценариев под разные режимы: наладка, автомат, ручная подача, сервисный проход, движение АГВ с разной скоростью. Например, для АГВ делаем два поля: дальнее предупредительное (снижение скорости) и ближнее защитное (останов), а при развороте активируем другой набор полей, чтобы не ловить ложные остановы на боковых объектах.

Угловое разрешение 14 мм помогает уверенно различать небольшие объекты в поле и корректно формировать границу зоны вблизи препятствий. На практике это полезно при защите “узких мест”: между стойками, возле роликовых конвейеров, у торцов паллет. Чем стабильнее геометрия измерения, тем меньше соблазн “раздуть” защитное поле с запасом, а значит - меньше ненужных остановов.

Оптика 905 нм, класс лазера 1 и реальные условия на площадке

Длина волны 905 нм - стандартная для подобных систем, с устойчивой работой на типовых промышленных поверхностях. Важный момент для службы охраны труда и эксплуатации - класс лазера 1. Это означает, что при штатной установке и использовании дополнительной защиты персоналу не требуется, а требования по обслуживанию проще. Мы все равно закладываем регламент очистки окна и контроль крепежа, потому что “безопасный лазер” не отменяет влияние грязи и механических ударов на качество контроля зоны.

Корпус IP65, литой алюминий и питание 24 В DC

Корпус - литой алюминий, степень защиты IP65. В цехе это важно: сканер стоит низко, в зоне уборки, рядом с колесами тележек и стружкой/пылью. Алюминиевый корпус лучше переносит случайные касания и вибрацию, чем тонкостенные решения, а IP65 позволяет работать при регулярной влажной уборке без риска “словить” влагу внутрь при правильном монтаже вводов.

Питание 24 В пост. тока с диапазоном 16,8…28,8 В дает нормальную устойчивость к просадкам при пусковых токах приводов и длинных линиях питания. Потребляемая мощность - не более 19 Вт: для проектировщика шкафа это означает предсказуемую тепловую нагрузку и меньшие требования к резерву по источнику питания, особенно когда в шкафу несколько устройств безопасности и коммуникации.

SICK S30A-4111CP и температурные режимы эксплуатации

Рабочий диапазон -10…+50 °C, хранение -25…+50 °C. Это закрывает большинство складов, производственных площадок и неотапливаемых зон, где зимой возможны кратковременные “минуса”. Температурная стабильность важна не только для электроники, но и для сохранения геометрии измерения: при больших перепадах дешевое оборудование может “плыть” по параметрам, что вылезает в нестабильные срабатывания. Здесь диапазон рассчитан под промышленную эксплуатацию при соблюдении требований к монтажу и защите от прямого конденсата.

• Тип устройства: лазерный сканер безопасности
• Защитное поле: до 4 м
• Угол сканирования: 190°
• Время отклика: 60 мс
• Количество полей: 8
• Лазер: 905 нм, класс 1
• Корпус: литой алюминий, IP65
• Питание: 24 В DC (16,8…28,8 В), потребление ≤19 Вт
• Температура: -10…+50 °C (работа)
• Серия: S3000 PROFINET IO Advanced, сеть по медному кабелю

Если подбираете сканер под роботизированную ячейку, конвейерный участок или АГВ, перед заказом пришлите нам схему зоны/планировку и скорости движения - проверим расчет расстояний, предложим структуру полей и подготовим спецификацию на SICK S30A-4111CP под ваш режим.
