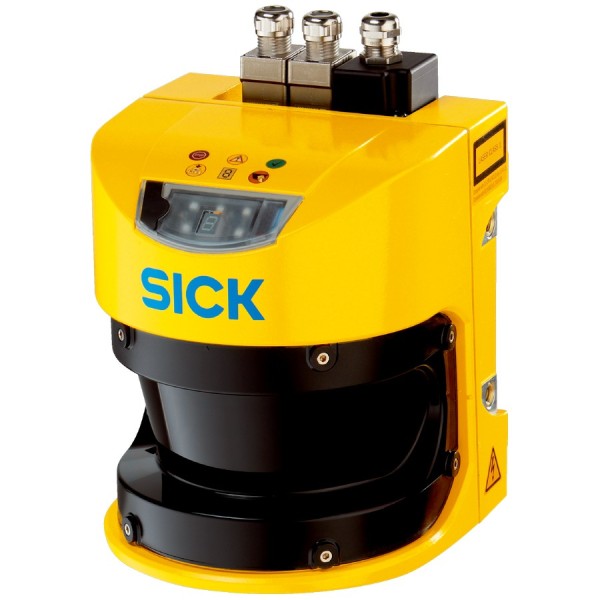

Лазерный сканер безопасности SICK S30A-4111DL

На типовом участке с AGV или конвейером проблема почти всегда одна: нужно перекрыть опасную зону вокруг движущегося оборудования, но при этом не «душить» производительность ложными остановами. Лазерный сканер безопасности SICK S30A-4111DL как раз рассчитан на такие сценарии - он строит защитное поле до 4 m и контролирует сектор 190°, позволяя организовать надежную напольную охрану в зоне движения тележек, роботов, перегружателей, паллетайзеров.

SICK S30A-4111DL и время отклика 60 мс в реальной безопасности

Время отклика 60 мс - это не «паспортная цифра», а параметр, который напрямую входит в расчет безопасной дистанции (S) по ISO 13855. Чем быстрее устройство отрабатывает нарушение поля, тем меньше приходится разносить сканер от опасной точки, а значит - меньше ограждений, компактнее рабочая ячейка и проще трассировка кабелей. На практике это особенно заметно на линиях, где каждый метр свободного прохода важен: узкие проходы, стеллажные зоны, пересечения транспортных путей.

Серия S3000 PROFINET IO Professional - интеграция без «костылей»

SICK S30A-4111DL относится к линейке S3000 PROFINET IO Professional. Для нас это означает, что устройство проще встраивается в промышленную сеть и в логике ПЛК можно аккуратно развести режимы работы: например, «скорость 0,8 м/с - поле 1», «скорость 1,6 м/с - поле 2», «ручной режим наладки - поле 3». Наличие 16 полей дает инженеру свободу: можно сделать отдельные конфигурации под загрузку/разгрузку, под реверс, под проезд перекрестка, под разворот AGV у док-станции. Это снижает количество компромиссов между безопасностью и пропускной способностью.

Защитное поле 4 m и угол 190° - как закрыть проход без слепых зон

Диапазон защитного поля до 4 m позволяет перекрыть не только непосредственную опасную область, но и подступы к ней. Сектор 190° удобен тем, что сканер «видит» немного больше полуплоскости - проще поставить устройство у края зоны и получить перекрытие с минимальными «мертвыми» участками у стен и колонн. В применении на конвейерных линиях это помогает отрабатывать выход персонала на пересечения, а в логистике - контролировать вход в коридор движения тележки.

Угловое разрешение 14 мм важно при работе в загруженных помещениях: стойки, защитные стойки отбойников, опоры стеллажей. Более детальная дискретизация по углу уменьшает риск, что тонкие элементы будут «съедать» часть поля или, наоборот, создавать нестабильную границу. Итог - меньше дрожания статуса безопасности и меньше незапланированных стопов.

Лазер 905 нм, класс 1 - эксплуатация рядом с персоналом

Длина волны 905 нм типична для промышленных лидарных решений, а класс лазера 1 означает, что сканер рассчитан на работу в зоне присутствия людей без дополнительных ограничений по лазерной безопасности. Для эксплуатации это критично: устройство монтируется на высоте 200-300 мм от пола, регулярно попадает в поле зрения персонала, и требования к безопасному излучению должны быть закрыты конструктивно, без «спецрежимов».

Корпус литой алюминий, IP65 и температурный диапазон -10...+50 °C

Условия в цехе редко бывают «лабораторными»: пыль, случайные удары тележкой, вибрация от станков, влажная уборка. Литой алюминиевый корпус лучше держит геометрию при нагрузках и защищает оптику от микросмещений, которые со временем могут дать дрейф границы поля. Степень защиты IP65 - это уверенная работа при пыли и струйной очистке без прямого «мойки керхером» в упор.

Рабочий диапазон -10...+50 °C закрывает большинство складских и производственных помещений, включая неотапливаемые зоны отгрузки. Температура хранения -25...+50 °C полезна при запасах на складе ЗИП и при транспортировке зимой, когда оборудование может сутки стоять в кузове.

Питание 24 В DC (16,8...28,8 В) и потребление до 19 Вт - расчет шкафа управления

Питание 24 В пост. тока с широким допуском по напряжению удобно для реальных сетей, где на длинных линиях или при пусках нагрузок бывают просадки. Потребляемая мощность ≤19 Вт позволяет без сюрпризов заложить резерв по БП и тепловыделению в шкафу. При плотной компоновке автоматики это важно: меньше нагрев - меньше отказов клемм и меньше деградации блоков питания.

Передача по сети: световод - когда помехоустойчивость решает

Оптика как среда передачи хорошо себя показывает в местах с силовыми приводами и частотниками, где электромагнитный фон «съедает» запас по помехоустойчивости на меди. Для протяженных трасс по цеху это также удобнее по развязке и снижает риски наводок при параллельной укладке с силовыми кабелями.

• Типовые применения: напольная защита зоны робота, контроль коридора движения AGV/AMR, защита загрузочных проемов и пересечений конвейеров.
• Инженерные плюсы: 16 полей под разные режимы, быстрый отклик 60 мс, широкий сектор 190° для сложной геометрии.
• Эксплуатационные плюсы: IP65, литой алюминий, -10...+50 °C, предсказуемое питание 24 В DC.

Если нужно корректно подобрать поля, привязать их к режимам ПЛК и заложить безопасные дистанции под вашу кинематику - поставляйте SICK S30A-4111DL в проект, а параметры зоны и логики остановов мы поможем увязать на этапе внедрения.
