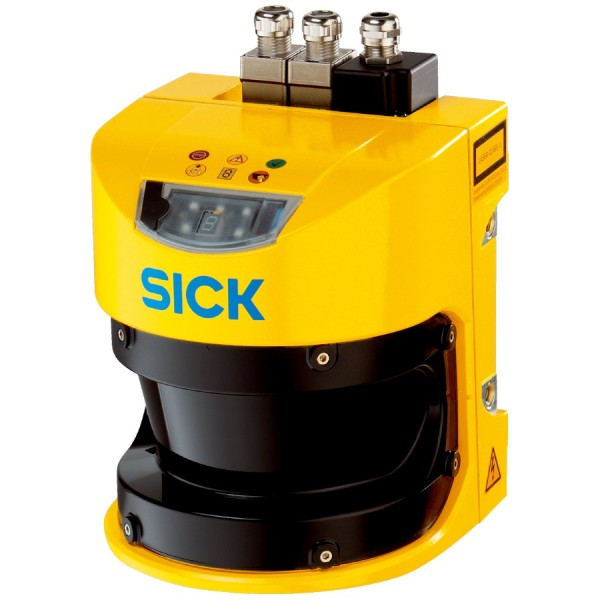

Лазерный сканер безопасности SICK S30A-4111DP

Когда запускаем линию с мобильными тележками, конвейерами и роботами в одном проходе, типовая проблема - «слепые» зоны и постоянные ложные остановы. Механические ограждения помогают не везде: доступ к зоне обслуживания нужен, а динамика потоков меняется. В таких проектах мы ставим лазерный сканер безопасности SICK S30A-4111DP как базовый датчик для мониторинга защитных и предупредительных зон по полу - без физического барьера, но с предсказуемой реакцией и диагностикой по сети.

SICK S30A-4111DP - логика защиты в реальном цикле

Ключевое, что оцениваем на объекте - время отклика 60 мс. На бумаге цифра выглядит как «очередной параметр», а на практике именно она определяет расчет безопасной дистанции: чем быстрее сканер отрабатывает нарушение поля, тем меньше требуемый запас до опасного движения. Для AGV/AMR и поворотных столов это означает реальную экономию площади и меньше «мертвых» зон, где нельзя ставить оборудование.

Диапазон защитного поля до 4 м закрывает типовой проход или фронт робота. При этом угол сканирования 190° дает возможность перекрывать сектор шире полукруга - удобно, когда сканер стоит в углу рамы или у стойки, а контролировать нужно подход с нескольких направлений.

Серия S3000 PROFINET IO Professional - сетевой подход без «зоо-парка» интерфейсов

Мы ценим, когда устройство не «выпадает» из общей архитектуры. S30A-4111DP относится к серии S3000 PROFINET IO Professional, а значит его проще увязать с типовой промышленной сетью на медном кабеле, добавить в проект диагностику и сервисные статусы. На эксплуатации это экономит часы: вместо поисков, почему станок в стопе, технолог получает причину с привязкой к зоне и состоянию входов/выходов.

Мини-пример: на участке паллетизации делаем 2 режима - «оператор рядом» и «автомат». По сети переключаем набор полей, и сканер вместо полного стопа может переводить систему в ограниченную скорость. Это снижает простои и не размывает требования функциональной безопасности.

16 полей SICK S30A-4111DP - гибкость для режимов, а не «одна маска на все»

Наличие 16 полей - это не про «больше галочек», а про нормальную эксплуатацию. В реальности у оборудования минимум несколько состояний: наладка, автомат, сервис, ручной подвод. Для каждого состояния нужна своя геометрия зон. Например, на конвейере при отсутствии паллеты опасная зона одна, а при наличии груза - другая, потому что меняется траектория и габарит. С несколькими полями не приходится «усреднять» защиту, что обычно заканчивается либо ложными срабатываниями, либо опасными допусками.

Угловое разрешение 14 мм помогает стабильно отсекать мелкие объекты и кромки в зоне, где критичны проходы между стойками, направляющими и ограждениями. Это особенно заметно на узких коридорах: при грубом разрешении сканер начинает «цеплять» конструкцию и вы получаете хаотичный стоп при вибрации или небольшом смещении кронштейна.

Лазер 905 нм, класс 1 - эксплуатация без лишних ограничений

Длина волны 905 нм - стандарт для промышленных лидаров, где важны надежная отражаемость от типовых поверхностей и стабильная работа в пыльной среде. Класс лазера 1 означает, что устройство безопасно по излучению при нормальной эксплуатации - это снимает вопросы по допускам для персонала и упрощает прохождение внутренних проверок охраны труда.

IP65 и литой алюминиевый корпус SICK - когда среда «живая»

В цехе редко бывает лабораторная чистота. Степень защиты IP65 и литой алюминиевый корпус дают запас по пыли, влажной уборке и случайным ударам инструментом. Мы не раз видели, как пластиковые корпуса на участках с тележками и паллетами быстро получают микротрещины и дальше начинается «плавающая» оптика. Здесь конструкция более устойчива к механике и температурным циклам.

Рабочий диапазон -10…+50 °C закрывает большинство производственных помещений и складов без агрессивного климата. Температура хранения -25…+50 °C важна для логистики и резервных комплектов: устройство можно держать на складе ЗИП без специальных шкафов с подогревом, если соблюдены общие условия.

Питание 24 В DC и потребление до 19 Вт - простая интеграция в шкаф

Сканер питается от 24 В пост. тока с допуском 16,8…28,8 В. Такой коридор позволяет переживать просадки при пусках приводов и длинных линиях питания, если питание разведено корректно. Потребляемая мощность ≤19 Вт - это разумная нагрузка на источник и меньше тепла в шкафу, что косвенно повышает общую надежность системы.

• Тип устройства: лазерный сканер безопасности для формирования защитных/предупредительных зон
• Защитное поле: до 4 м
• Угол обзора: 190°
• Время отклика: 60 мс
• Полей конфигурации: 16
• Лазер: 905 нм, класс 1
• Корпус: литой алюминий, IP65
• Питание: 24 В DC (16,8…28,8 В), потребление ≤19 Вт
• Температуры: работа -10…+50 °C, хранение -25…+50 °C

Если подбираете сканер под роботов, AGV, конвейерные зоны или проходы обслуживания - закладывайте SICK S30A-4111DP в схему безопасности и сразу согласуем поля, режимы и сетевую диагностику под вашу архитектуру.
