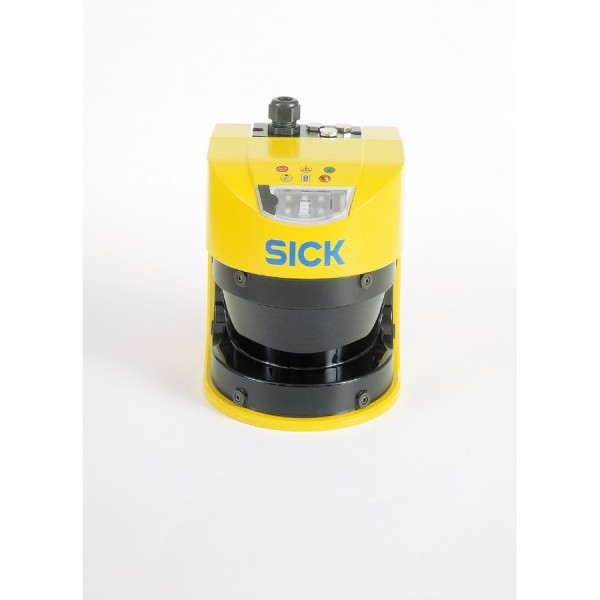

Лазерный сканер безопасности SICK S30A-6011CA

На практике лазерный сканер безопасности ставят не «для галочки», а чтобы машина продолжала работать в нормальном цикле и при этом предсказуемо уходила в безопасную остановку, когда в зону входит оператор, тележка или подлетает заготовка. В таких сценариях SICK S30A-6011CA из серии S3000 Advanced удобен тем, что его можно настроить под реальную геометрию рабочего места: сделать разные защитные и предупредительные контуры под режимы «наладка», «автомат», «ручной подвод» и не терять производительность на лишних остановках.

SICK S30A-6011CA: реакция 60 мс и почему это важно

Время отклика 60 мс - это не абстрактная цифра из паспорта. При расчете дистанции безопасности (S = K*T + C) именно T напрямую влияет на требуемое расстояние от опасной зоны до границы защитного поля. Чем быстрее срабатывание, тем ближе можно подвести границу к оборудованию без нарушения требований по функциональной безопасности. В итоге уменьшаем «мертвые зоны», где оператору неудобно работать, и сокращаем длину ограждаемого периметра.

Мини-пример: на станке с подачей заготовки оператор периодически подходит к зоне захвата. При отклике 60 мс проще вписаться в требуемые дистанции, особенно если тормозной путь у механики уже оптимизирован и каждый десяток сантиметров влияет на эргономику.

Лазерный сканер безопасности SICK S30A-6011CA: 12 полей для режимов и логики

Наличие 12 полей - сильная эксплуатационная характеристика. Мы обычно раскладываем их не «про запас», а под конкретные состояния: два-три поля под разные скорости AGV/AMR, отдельные - под сервисный режим, одно - под калибровку/пусконаладку. Это снижает количество обходных решений в PLC и упрощает валидацию изменений.

• Поля под разные скорости: меняется скорость - меняется и длина защитного/предупредительного поля.
• Поля под наладку: можно ограничить доступ только в часть зоны, где идет настройка, не отключая контроль полностью.
• Поля под технологические операции: например, «окно» для подачи тары или паллеты.

S3000 Advanced и зона 5.5 m: контроль периметра без лишних датчиков

Диапазон защитного поля до 5.5 m позволяет перекрывать проходы, въезды в ячейки и фронтальные зоны роботов одним устройством, без каскада из нескольких барьеров. Это упрощает кабельное хозяйство, снижает количество точек отказа и ускоряет диагностику. При интеграции в складскую автоматизацию часто выигрываем место: не нужно ставить стойки под световые завесы, достаточно корректно выбрать высоту установки и развернуть сканер по месту.

Угол 190° и угловое разрешение 14 мм в реальной эксплуатации

Угол сканирования 190° дает «захват» шире полуплоскости. Это полезно, когда сканер установлен на стойке или на корпусе машины и требуется контролировать не только фронт, но и боковые заходы - типичная история для конвейерных линий и паллетайзеров. Угловое разрешение 14 мм влияет на то, насколько уверенно устройство различает объекты на границе поля и как стабильно отрабатывает мелкие пересечения, например, ногу оператора или выступающую тару. Чем корректнее отрабатываются такие «краевые» ситуации, тем меньше ложных остановок и тем спокойнее эксплуатация в смену.

Длина волны 905 нм, класс лазера 1 и требования охраны труда

Длина волны 905 нм - типовая для индустриальных лидаров, а класс лазера 1 означает, что при нормальной эксплуатации не требуются дополнительные меры защиты зрения. Для нас это важно при сдаче объекта: меньше согласований по охране труда и меньше риск, что устройство «забракуют» на внутреннем аудите предприятия.

Корпус литой алюминий, IP65 и температура -10...+50°C

В цехах вопрос не в том, «есть ли пыль», а в том, как быстро она сядет на оптику и попадет ли внутрь. IP65 защищает от пыли и струй воды, что актуально на пищевых участках, в упаковке, рядом с моечными постами. Литой алюминиевый корпус лучше держит геометрию и вибрации, чем тонкостенные решения, а также стабильнее по тепловому режиму, что косвенно влияет на повторяемость измерений.

Рабочая температура -10...+50°C покрывает большинство отапливаемых производств и складов. Температура хранения -25...+50°C удобна для логистики и ЗИП: можно держать устройство на складе без специальных климатических условий.

Питание 24 VDC (16,8...28,8 В) и потребление до 19 Вт

Питание 24 В пост. тока с широким допуском (16,8...28,8 В) нормально переносит просадки на длинных трассах и типовые промышленные источники. Потребление ≤19 Вт стоит учитывать при расчете бюджета питания шкафа и резервирования по UPS, особенно если в зоне несколько сканеров и есть еще исполнительные клапаны, контакторы, коммуникационное оборудование.

Если подбираем защитное сканирование под роботизированную ячейку, AGV или конвейер - заложим SICK S30A-6011CA в проект, проверим дистанции по тормозным характеристикам и настроим поля под реальные режимы. Передайте нам план зоны и сценарии работы - подготовим техническое решение и перечень настроек под пусконаладку.
