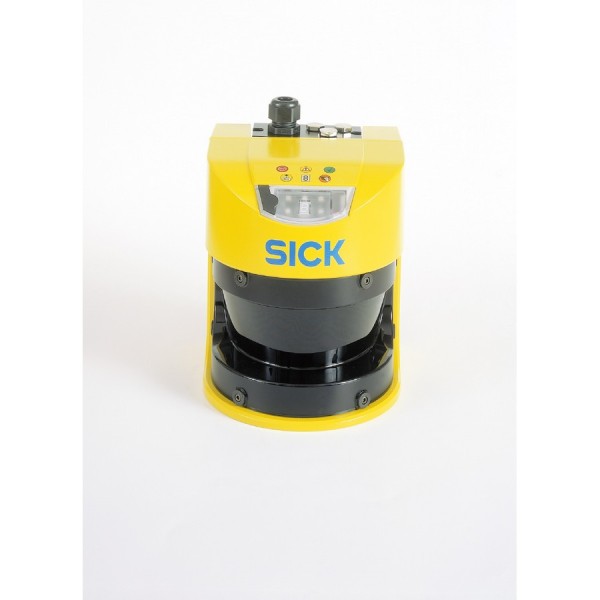

Лазерный сканер безопасности SICK S30A-6011DA

В реальной эксплуатации лазерный сканер безопасности ставят не “для галочки”, а чтобы линия продолжала работать при предсказуемой остановке в опасной зоне. Типовой сценарий: AGV/AMR подъезжает к стеллажу, оператор выходит на проход, и система должна либо заранее снизить скорость, либо гарантированно остановить привод до входа человека в зону риска. Именно под такие задачи мы обычно подбираем SICK S30A-6011DA: широкий сектор обзора, достаточная дальность защитного поля и понятная логика переключаемых полей.

Лазерный сканер безопасности SICK S30A-6011DA в динамических зонах

Устройство относится к серии S3000 Professional и рассчитано на промышленную среду, где постоянно меняются условия - отражающие поверхности, пыль, вибрации, “подрезанные” траектории техники. Угол сканирования 190° дает возможность перекрывать не только фронт, но и часть боковых направлений, что удобно на перекрестках внутри цеха и при работе у конвейерных развязок. Диапазон защитного поля до 5.5 м позволяет не “прижимать” зону к объекту, а задать безопасную дистанцию с учетом скорости и инерции механики.

SICK S30A-6011DA: время отклика 60 мс и что это дает

Время отклика 60 мс важно не на бумаге, а при расчете безопасной остановки. Чем меньше задержка, тем меньше требуется дистанция до опасной зоны при той же скорости. На практике это означает, что при модернизации старых участков можно обойтись без переноса ограждений и без “убийства” производительности из-за слишком большой зоны. При проектировании мы всегда привязываем отклик сканера к времени выключения силовой части привода и тормозному пути - так получается корректная суммарная реакция системы безопасности.

24 поля у SICK S30A-6011DA для многорежимных установок

Наличие 24 полей - это не просто “много”, а возможность сделать нормальную логику под разные режимы работы. Мини-пример: для тележки AGV задаем 3 скорости и под каждую - свое защитное поле плюс предупреждающее поле (замедление) при приближении к человеку. Дополнительно можно завести отдельные поля для маневра задним ходом и для участка с ограниченной видимостью у ворот. В итоге безопасность обеспечивается без постоянных ложных остановок, которые обычно и раздражают эксплуатацию.

Оптика 905 нм, класс лазера 1: эксплуатация без “танцев” с допусками

Длина волны 905 нм типична для промышленных лидаров и хорошо отрабатывается по разным типам объектов - спецодежда, палеты, стойки, элементы ограждений. Класс лазера 1 означает, что при штатной эксплуатации не требуется отдельная процедура по лазерной безопасности для персонала, а это упрощает ввод в эксплуатацию и аудит. Для нас это практичный плюс, когда объект сдается по жесткому графику и без права на дополнительные согласования.

Корпус и защита: литой алюминий и IP65 у SICK S30A-6011DA

Литой алюминиевый корпус лучше переносит механические воздействия и тепловые циклы, чем тонкостенный пластик: меньше риск микротрещин, стабильнее геометрия крепления, ниже шанс “поплыть” по оптической оси после неаккуратного обслуживания. Степень защиты IP65 закрывает типовые цеховые риски - пыль, влажная уборка, брызги СОЖ на расстоянии. Это не делает устройство “неубиваемым”, но снижает вероятность деградации по уплотнениям и разъемам при нормальной культуре монтажа.

Питание 24 В DC (16.8...28.8 В) и потребление до 19 Вт

Питание 24 В пост. тока с широким допуском 16.8...28.8 В помогает переживать просадки на длинных трассах и при пусковых токах соседних нагрузок. Потребляемая мощность ≤19 Вт - это понятная нагрузка для шкафов автоматики: можно корректно рассчитать резерв по БП, тепловыделение и не загонять источник питания в работу “на пределе”. В эксплуатации это выражается в меньшем числе странных отказов, которые на самом деле являются проблемой питания, а не датчика.

Температурные режимы SICK S30A-6011DA: -10...+50 °C в работе

Рабочий диапазон -10...+50 °C покрывает большинство неотапливаемых складов и типовые производственные помещения. Температура хранения -25...+50 °C важна при логистике и зимних простоях, когда оборудование месяцами стоит на объекте до монтажа. В наших проектах это снижает риски “скрытых” проблем после доставки, особенно если площадка с длинной цепочкой снабжения.

Угловое разрешение 14 мм и сектор 190° для точной геометрии зоны

Угловое разрешение 14 мм помогает аккуратно формировать защитные контуры: можно ближе “поджать” поле к стойкам, опорам и кромкам оборудования, не делая зону чрезмерно консервативной. Сектор 190° удобно использовать при установке на углах или на подвижных платформах - перекрытие получается плотным, а слепые зоны проще контролировать механикой крепления.

• Тип устройства: лазерный сканер безопасности
• Серия: S3000 Professional
• Защитное поле: до 5.5 м
• Время отклика: 60 мс
• Поля: 24
• Угол сканирования: 190°
• Лазер: 905 нм, класс 1
• Корпус: литой алюминий, IP65
• Питание: 24 В DC (16.8...28.8 В), ≤19 Вт
• Температура: -10...+50 °C (работа), -25...+50 °C (хранение)

Если нужно подобрать поля под вашу кинематику, рассчитать безопасную дистанцию и корректно увязать SICK S30A-6011DA с приводами и цепями остановки - передайте нам скорость/тормозной путь и план зоны, подготовим рабочую конфигурацию под ввод в эксплуатацию.
