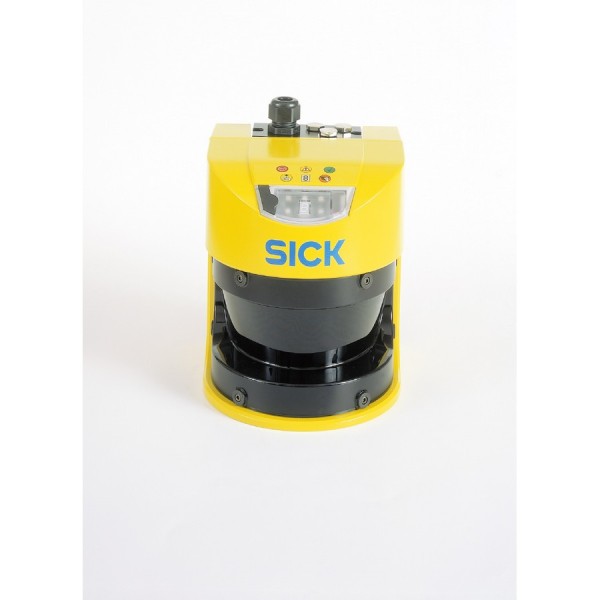

Лазерный сканер безопасности SICK S30A-6011EA

На практике лазерный сканер безопасности чаще всего ставят туда, где ограждения мешают логистике: вход в роботизированную ячейку, зона работы AGV/AMR, перегрузочный пост, участок паллетайзера. В этих местах важно не “видеть далеко”, а стабильно отрабатывать реальную кинематику - остановить опасное движение до того, как человек или техника пересекут границу риска. Именно под такие задачи мы обычно подбираем SICK S30A-6011EA: предсказуемая реакция 60 мс, защитное поле до 5.5 м и широкий сектор сканирования 190° дают управляемую защиту без избыточных ложных остановов.

Лазерный сканер безопасности SICK S30A-6011EA в сценариях робот-ячейки

В роботизированной ячейке типовой сценарий - оператор подходит к столу смены оснастки, а робот в это время выполняет траекторию. Сканер формирует защитные поля и через безопасные выходы (как правило, на входы safety PLC или реле безопасности) инициирует останов. Время отклика 60 мс здесь критично: его учитывают при расчете безопасной дистанции, суммируя с временем торможения привода и задержками исполнительной части. Чем меньше суммарная задержка, тем компактнее можно сделать зону, не “съедая” полезное пространство вокруг ячейки.

Угол обзора 190° удобен, когда сканер установлен на стойке у входа: перекрываем и фронтальную зону, и часть бокового подхода, уменьшая количество датчиков. При этом диапазон защитного поля 5.5 м позволяет не ставить прибор вплотную к опасной зоне - его можно вынести в более безопасное место и закрыть “коридор доступа” одним устройством.

SICK S30A-6011EA и работа с несколькими полями

Сильная сторона S30A-6011EA - до 64 полей. В реальной эксплуатации это не “цифра из паспорта”, а инструмент под разные режимы линии. Пример: конвейерный участок с ручной подачей и автоматической выгрузкой. В ручном режиме поле делаем более “жестким” (ближе к опасной зоне), в автоматическом - расширяем, чтобы исключить подрезания зоны тележками и паллетами. Переключение наборов полей обычно завязывают на состояния контроллера (режим/скорость/направление движения), и именно запас по количеству конфигураций позволяет обойтись без компромиссов.

Для мобильной техники аналогично: под скорость 0.3 м/с, 1 м/с и 2 м/с задаются разные защитные контуры. Тогда тормозной путь и 60 мс отклика учитываются корректно, а не “по худшему случаю”, который приводит к постоянным стопам в потоке.

Серия S3000 Remote: инженерные нюансы внедрения SICK S30A-6011EA

Прибор относится к серии S3000 Remote - это важно при проектировании распределенной системы безопасности. В таких архитектурах мы обычно разводим питание 24 В пост. тока с допуском 16.8…28.8 В по отдельным линиям, контролируем просадки и закладываем селективную защиту по току. Потребление до 19 Вт не выглядит большим, но на длинных трассах и при “полевом” монтаже в лотках падение напряжения на клеммах легко становится причиной нестабильности. Поэтому на объекте мы всегда проверяем питание под нагрузкой и закладываем правильное сечение кабеля.

Длина волны 905 нм и класс лазера 1 - практический плюс: можно применять в присутствии персонала без специальных мер защиты зрения при корректной установке и штатной эксплуатации. Для нас это означает меньше организационных ограничений при пусконаладке и обслуживании.

Оптика и геометрия: 190° и угловое разрешение 14 мм

При выборе сканера многие смотрят только на дальность, но решает “геометрия” зоны. Сектор 190° дает возможность контролировать широкие подходы, а угловое разрешение 14 мм помогает точнее формировать контур, особенно когда рядом есть стационарные элементы - стойки, ограждения, кабель-каналы. Чем точнее контур, тем меньше ложных срабатываний от конструкций, которые попадают на границу поля при вибрации или температурных деформациях.

Корпус, IP65 и температурные режимы SICK S30A-6011EA

В промышленности выживаемость прибора - это не только электроника, но и механика. Литой алюминиевый корпус хорошо переносит случайные удары, типовые для зон погрузки и обслуживания. Степень защиты IP65 позволяет ставить сканер в запыленных помещениях и там, где есть влажная уборка или аэрозоль СОЖ (без прямого “полива” струей высокого давления). Рабочий диапазон -10…+50 °C закрывает большинство складов и цехов; для холодных складов важно помнить про хранение до -25 °C и правильно организовать прогрев/конденсат, чтобы оптика не “плыла” в первые часы после включения.

• Для грязных зон сразу планируем козырек и правильный угол установки, чтобы меньше собиралась пыль на окне.
• В местах с вибрацией закладываем жесткое крепление - смещение на миллиметры превращается в “дрожание” границы поля.
• Проверяем, чтобы кабельные вводы и разъемы соответствовали IP-уровню всей сборки, а не только корпуса.

Если нужно подобрать поля, привязать SICK S30A-6011EA к safety PLC и рассчитать безопасные расстояния с учетом 60 мс отклика и тормозных характеристик механики - подготовим схему включения и параметры для внедрения. Запрашивайте подбор под вашу кинематику и план зоны.
