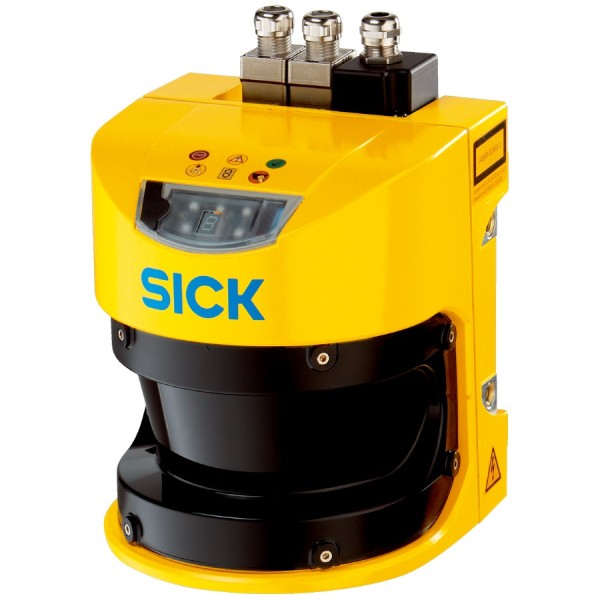

Лазерный сканер безопасности SICK S30A-6111CL

Лазерный сканер безопасности SICK S30A-6111CL в типовом сценарии линии

На практике мы чаще всего ставим лазерный сканер не "для галочки", а чтобы закрыть конкретный риск: оператор выходит в зону работы робота, тележка AGV пересекает проход, или подающая каретка ускоряется в конце хода. В таких задачах SICK S30A-6111CL удобен тем, что дает широкое сканирование 190° и защитное поле до 5.5 m - можно перекрыть и фронтальную зону, и боковой сектор без набора из нескольких датчиков. За счет 8 настраиваемых полей реально сделать нормальную логику: отдельное поле на рабочий режим, поле на наладку со снижением скорости, поле на ручной режим, поле на проезд транспорта и т.д.

SICK S30A-6111CL: время отклика 60 мс и что это меняет

Время отклика 60 мс - характеристика, которая напрямую влияет на расчет безопасного расстояния по ISO 13855. Если упрощенно, чем больше суммарная задержка системы (сканер + контроллер + исполнительные элементы), тем дальше приходится отодвигать защитное поле от опасной зоны, а значит - теряется полезная площадь и падает производительность. В проектах с конвейерами и станциями паллетизации мы регулярно упираемся именно в компоновку: лишние 200-300 мм "мертвой зоны" мешают. Здесь 60 мс позволяет держать расстояние более компактным при корректно рассчитанном тормозном пути привода.

Серия S3000 PROFINET IO Advanced: интеграция в сеть без лишней экзотики

SICK S30A-6111CL относится к серии S3000 PROFINET IO Advanced - это важно, когда безопасность должна быть частью общей архитектуры автоматики. На объектах с Siemens, Phoenix Contact, Pilz мы обычно строим единую сеть диагностики: чтобы видеть причины остановов, состояние полей, статистику срабатываний и маскирования. Передача по сети через световод снижает риск помех и наводок в "грязных" шкафах, где рядом частотники, сервоусилители и сварочные аппараты. В эксплуатации это выражается просто: меньше ложных аварий и быстрее поиск неисправностей.

Оптика 905 нм, класс лазера 1: безопасность людей и корректная работа в цехе

Длина волны 905 нм - распространенный диапазон для лидарных систем, хорошо отработанный по отражающим свойствам типовых материалов (окрашенный металл, резина, пластик, спецодежда). Класс лазера 1 означает, что устройство безопасно для глаз при нормальной эксплуатации - это снижает организационные ограничения на монтаж и обслуживание. На реальном производстве это важно: датчик обслуживает сменный персонал, и нам не нужно закладывать отдельные меры по лазерной безопасности сверх стандартных для системы защиты.

8 полей и угловое разрешение 14 мм: точность, которую видно на наладке

Наличие 8 полей - это не "красивая цифра", а рабочий инструмент для гибких режимов. Пример: на паллетайзере мы задаем дальнее предупреждающее поле для снижения скорости и ближнее защитное поле для безопасной остановки. При наладке включаем отдельное поле с уменьшенным радиусом, чтобы оператор мог подойти ближе, но оборудование оставалось под контролем. Угловое разрешение 14 мм позволяет точнее формировать границы и аккуратнее обходить "разрешенные" зоны: стойки ограждений, кабель-каналы, колонны. Это экономит время на юстировку и уменьшает число ситуаций, когда приходится механически переносить сканер из-за невозможности корректно настроить геометрию.

Корпус литой алюминий, IP65, -10...+50 °C: выживаемость SICK в реальных условиях

Мы оцениваем сканеры не только по функционалу, но и по тому, как они живут в пыли, вибрации и при регулярной мойке пола. Литой алюминиевый корпус лучше держит геометрию и отводит тепло, чем тонкостенный пластик, а IP65 закрывает большинство задач внутри цеха: пыль, брызги, воздушная взвесь. Рабочий диапазон -10...+50 °C перекрывает типовые склады, рампы и неотапливаемые участки, а хранение -25...+50 °C дает запас на логистику и монтаж в межсезонье. Важно помнить, что стабильность температуры влияет на оптику и электронику - чем меньше уход параметров, тем меньше неожиданностей после запуска.

Питание 24 В пост. тока, потребление до 19 Вт: нормальная нагрузка на шкаф

Питание 24 В пост. тока с допуском 16.8...28.8 В упрощает включение в стандартные распределения шкафа автоматики. Потребляемая мощность ≤19 Вт - это не только про расчет БП, но и про тепловой режим внутри шкафа. На плотных компоновках с PLC, безопасными реле, коммутаторами и приводами лишние 10-20 Вт на каждый узел быстро складываются в перегрев. Здесь нагрузка предсказуемая, без сюрпризов при переключении полей.

Как мы обычно применяем SICK S30A-6111CL

• Защита входа в роботизированную ячейку с разделением зон "снижение скорости" и "стоп".
• Контроль периметра вокруг поворотного стола или конвейерной развязки с ограниченным обзором.
• Охрана проходов и пересечений маршрутов внутри склада, где важна широкая зона 190°.
• Интеграция в сеть для диагностики и анализа причин остановов при частых срабатываниях.

Если нужен сканер, который встраивается в промышленную сеть, корректно работает с несколькими режимами и выдерживает цеховую эксплуатацию, SICK S30A-6111CL - технически оправданный вариант. Дайте нам схему зоны, требуемый уровень PL/SIL и тормозные параметры - подберем поля, расстояния и подготовим привязку к вашей логике безопасности.
