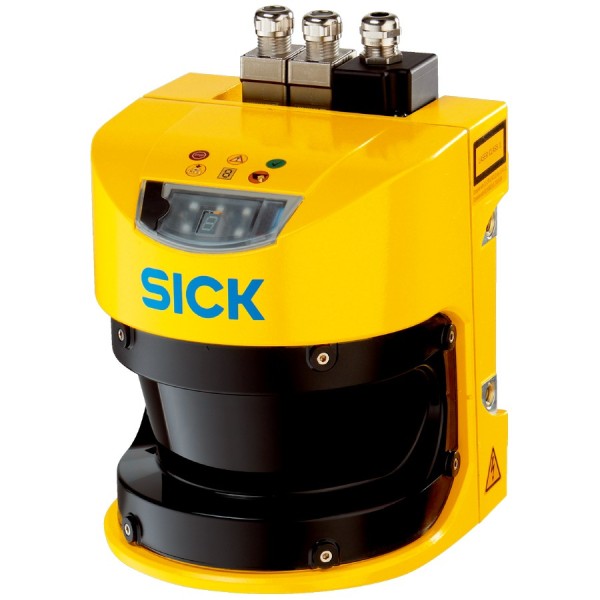

Лазерный сканер безопасности SICK S30A-6111DL

В реальной эксплуатации лазерный сканер безопасности выбирают не по «красивым цифрам», а по тому, как он отрабатывает типовые риски: подрезание зоны робота, выкат паллеты из AGV, проход оператора по траектории тележки, смещение ограждений. Мы обычно начинаем проект именно с этих сценариев - и под них настраиваем защитные и предупреждающие поля. Лазерный сканер безопасности SICK S30A-6111DL как раз рассчитан на такие задачи, где нужна предсказуемая реакция и стабильная геометрия зоны в течение смены, а не только на стендовых испытаниях.

SICK S30A-6111DL: что дает время отклика 60 мс на линии

Время отклика 60 мс напрямую входит в расчет минимальной безопасной дистанции (S) вместе с временем остановки привода и задержками ПЛК/контактора. На практике это означает, что при корректно измеренном времени торможения конвейера или оси робота можно не «раздувать» защитное поле до лишних метров. Например, при модернизации упаковочной линии мы часто сталкиваемся с тем, что старые барьеры заставляют держать слишком большой отступ - падает производительность. Сканер с быстрым откликом позволяет сохранить безопасность без чрезмерного ограничения рабочей зоны.

Лазерный сканер безопасности SICK S30A-6111DL и защитное поле 5.5 м

Диапазон защитного поля до 5.5 m удобен, когда требуется контролировать подход к опасной зоне на «длинном плече»: вылет паллеты, зона разворота погрузчика, вход в роботизированную ячейку. Важно, что дальность - это не самоцель: чем корректнее вы выбираете поле под конкретный риск, тем меньше ложных срабатываний от проходов вне опасной зоны и тем проще пройти оценку риска.

Угол сканирования 190° позволяет перекрывать фронт и часть боковых направлений одним устройством, что упрощает механику установки и снижает количество «мертвых» зон. В проектах с узкими проходами это часто решает проблему, когда датчик физически нельзя поставить по центру.

Серия S3000 PROFINET IO Professional: 16 полей как инструмент, а не «галочка»

Наличие 16 полей - это рабочий механизм для машин с режимами: наладка, автомат, ручной подвод, сниженная скорость, сервис. Мы обычно делаем как минимум отдельные наборы для:

• нормальной скорости (жесткое защитное поле и отдельное предупреждающее);
• режима сниженной скорости (поле меньше, чтобы не мешать оператору в зоне обслуживания);
• пусконаладки (контролируемые подходы и «окна» для инструмента);
• AGV/AMR с динамическим выбором полей по направлению движения.

Когда поля переключаются по состоянию оборудования, вы получаете управляемое поведение системы безопасности: меньше остановов «на ровном месте» и более понятная логика для персонала.

SICK S30A-6111DL: оптика 905 нм, класс лазера 1 и эксплуатационная надежность

Длина волны 905 нм - типовая для лидаров данного класса, а класс лазера 1 важен не на бумаге, а при реальной интеграции: не требуется дополнительных мер по защите зрения при штатной работе, проще согласование по охране труда. При этом ключевой момент - стабильность измерений на фоне пыли, отражающих поверхностей и переменной освещенности. В подобных условиях критично, чтобы сканер держал геометрию поля и не «плавал» по границе, иначе получите дребезг разрешения/запрета.

Угловое разрешение 14 мм помогает точнее описывать контур поля вокруг оборудования: колонн, стоек, конвейерных опор. Чем точнее контур, тем меньше площадь лишнего «запрета» и тем реже оператор будет обходить систему безопасности обходными путями.

Корпус IP65 и литой алюминий: почему это важно на производстве

Степень защиты IP65 и литой алюминиевый корпус - это про устойчивость к реальным факторам: влажная уборка, аэрозоли СОЖ, мелкая абразивная пыль, случайные удары тележкой. Мы видели, как пластиковые корпуса на участках с вибрацией начинают «гулять» по геометрии крепления, и поле уезжает относительно пола. Литой алюминий в таких местах ведет себя спокойнее, а значит меньше перенастроек и меньше сомнительных остановов.

Рабочий диапазон температур -10...+50 °c и хранение -25...+50 °C позволяют без экзотики закрывать типовые цеха и неотапливаемые складские зоны в межсезонье. Важно лишь соблюдать нормальную прокладку кабелей и исключать конденсат при резких перепадах.

Питание 24 В DC и потребление до 19 Вт: расчет по шкафу управления

Питание 24 В пост. тока (16,8...28,8 В) удобно для стандартных шкафов автоматики. Потребляемая мощность ≤19 Вт позволяет заранее оценить нагрузку по источнику питания и тепловыделение в шкафу, особенно когда сканеров несколько и параллельно стоят модули безопасности, коммутаторы и индикация. Мы рекомендуем закладывать запас по току и учитывать пусковые режимы соседних потребителей, чтобы не ловить «плавающие» ошибки от просадок.

Передача по сети через световод полезна там, где есть сильные помехи, длинные трассы или требования к гальванической развязке. В цехах с частотниками и сваркой оптика часто дает более стабильную связь и снижает время на поиск «призрачных» проблем по коммуникациям.

Если нужна интеграция SICK S30A-6111DL в существующую архитектуру безопасности с корректным расчетом дистанций и выбором полей под режимы - передайте нам план зоны и кинематику оборудования, подготовим техническое решение и перечень настроек под ввод в эксплуатацию.
