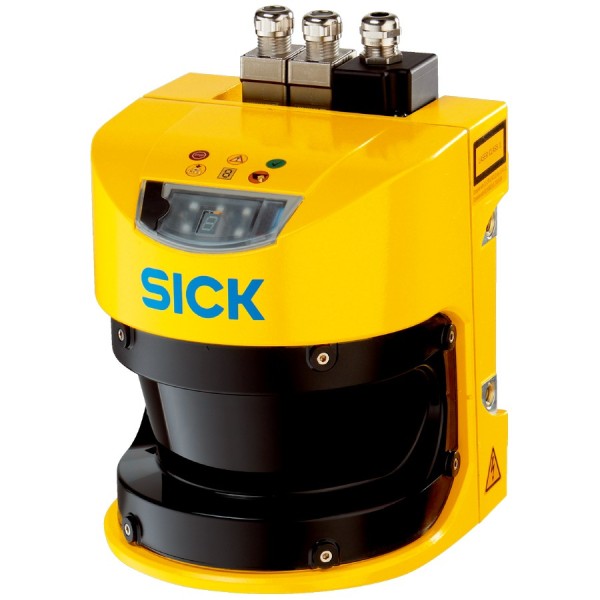

Лазерный сканер безопасности SICK S30A-6111DP

Сценарий применения SICK S30A-6111DP в реальной ячейке

Чаще всего SICK S30A-6111DP ставим не “ради галочки по охране труда”, а чтобы предсказуемо остановить опасное движение и при этом не убить производительность. Типовой пример - зона входа в роботизированную ячейку или участок с AGV/AMR, где нужны разные режимы: наладка, автомат, ручной подвод, сервис. Сканер формирует защитное поле до 5.5 m и контролирует сектор 190°, перекрывая проходы и зоны разворота тележек без лишних “мертвых” участков по бокам. Когда оператор подходит к ограждению или пересекает границу, устройство отрабатывает с временем отклика 60 мс - это та величина, которую реально закладывают в расчет безопасной дистанции и тормозного пути.

SICK S30A-6111DP: что дают 16 полей и зачем они нужны

Наличие 16 полей - это не про “много настроек”, а про управление процессом. На практике мы делаем минимум 3-5 логических конфигураций: широкое поле на скорости, суженное поле при подползании, отдельное поле для режима наладки и сервисное - для перемещения с пониженным риском. Переключение полей удобно привязывать к состояниям ПЛК и скорости привода: чем выше скорость, тем дальше выносим границу. Это снижает количество ложных остановов от случайных объектов (поддон на краю, рука оператора за пределами фактической опасности) и позволяет корректно проходить аудит по функциональной безопасности.

• Для конвейерной линии: отдельные поля под “пуск”, “прогон” и “ручной режим”, чтобы персонал не ловил постоянные перезапуски.
• Для мобильной техники: 2-3 поля по скорости и одно поле под маневрирование в узких коридорах.
• Для робота: поля под “авто” и “teach”, где в teach допускается работа на малой скорости с другой геометрией зоны.

Серия S3000 PROFINET IO Professional: интеграция без лишней экзотики

S30A-6111DP относится к линейке S3000 PROFINET IO Professional, и это важный момент для тех, кто живет в промышленной сети и предпочитает диагностировать оборудование из инженерной станции. Передача по сети - через медный кабель, то есть без конвертеров и “зоопарка” интерфейсов. В эксплуатации это означает простую трассировку, понятные схемы коммутации и нормальную поддержку в шкафу автоматики, где уже есть 24 В пост. тока и стандартная медная инфраструктура.

Ключевые характеристики SICK S30A-6111DP и их влияние на эксплуатацию

• Время отклика 60 мс. Чем меньше задержка, тем короче расчетная безопасная дистанция. В итоге можно поставить сканер ближе к опасной зоне, не раздувая габариты ограждений и проходов.

• Угол сканирования 190°. Закрывает фронт и “подхватывает” боковые заходы. Это критично там, где оператор может подойти по диагонали, а не строго по оси.

• Диапазон защитного поля до 5.5 m. Позволяет работать с длинными подводами или заранее тормозить мобильные платформы. При грамотной настройке можно избегать резких остановов и износа тормозных узлов.

• Длина волны 905 нм, лазер класс 1. Для нас это про безопасную эксплуатацию без дополнительных мер по защите зрения при штатной работе. Класс 1 закрывает много вопросов при приемке и регламентных обходах.

• Угловое разрешение 14 мм. Чем лучше разрешение, тем стабильнее обнаружение “тонких” объектов в поле - кромки тележки, нога человека на границе зоны, стойка инструмента. Это помогает уменьшать “серые зоны”, где объект вроде есть, но сканер его видит нестабильно.

Корпус, питание и условия: SICK S30A-6111DP для промышленной среды

Корпус - алюминий литой. Это не косметика: в реальном цехе сканер живет рядом с погрузчиками, стружкой, вибрацией и регулярной мойкой. Металлический литой корпус держит геометрию, меньше страдает от микротрещин и механических “поцелуев” при обслуживании. Степень защиты IP65 закрывает пыль и струйные брызги, что обычно достаточно для большинства участков без прямой “химии” и высокого давления.

Питание - 24 В пост. тока (16,8...28,8 В). По опыту, широкий допуск спасает при длинных линиях и просадках, когда в шкафу все красиво, а на конце трассы уже не 24 В. Потребление ≤19 Вт - нормальная цифра для расчета источника питания и теплового режима в шкафу, особенно если рядом стоят привода и сетевое оборудование.

Температурный диапазон работы -10...+50 °C, хранение -25...+50 °C. Это важно не только зимой на неотапливаемом складе, но и летом в закрытых ограждениях, где температура локально уходит вверх из-за приводов и слабой вентиляции.

Практика настройки: что проверяем при пусконаладке SICK S30A-6111DP

Перед вводом в эксплуатацию мы всегда проверяем реальную геометрию зоны: высоту установки, наклон, “засветку” от отражающих поверхностей и пересечения с подвижными элементами (ворота, каретки). Далее - тестируем переключение полей по режимам, контролируем стабильность обнаружения на границе и сверяем фактическое время остановки механики с расчетом. Именно на этом этапе становится понятно, почему важны 60 мс отклика и корректно подобранный радиус 5.5 m - сканер должен давать запас не на бумаге, а на конкретном приводе, с конкретной массой и тормозом.

Если нужен безопасный лазерный сканер под промышленную сеть и многорежимную логику, закладывайте SICK S30A-6111DP в проект - подберем схему включения, поля и уставки под вашу механику и режимы работы.
