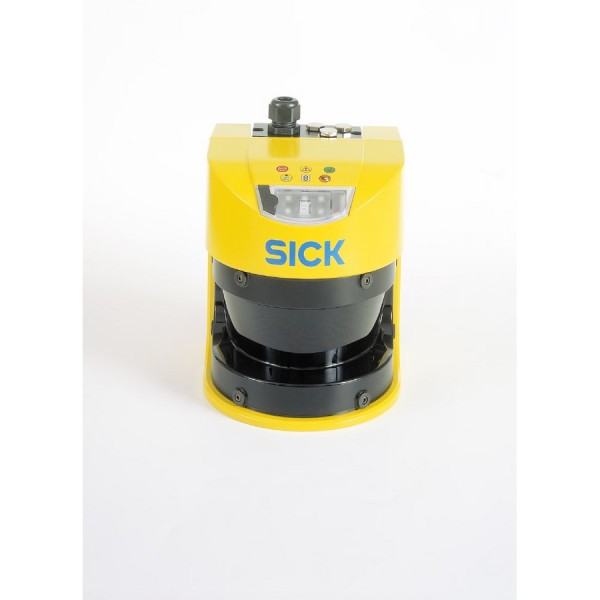

Лазерный сканер безопасности SICK S30A-7011CA

В типовом проекте у нас это выглядит так: мобильная тележка с электроприводом или конвейерная зона, где оператор периодически заходит в рабочее пространство. Механические ограждения не подходят - нужен свободный доступ, но с гарантированным переводом привода в безопасное состояние при пересечении границы. Лазерный сканер безопасности SICK S30A-7011CA закрывает эту задачу за счет контролируемого защитного поля до 7 м и широкого угла обзора 190°. По сути мы получаем "виртуальный барьер" по периметру, который можно адаптировать под реальную геометрию участка.

SICK S30A-7011CA в реальной зоне риска

Ключевой параметр для эксплуатации - время отклика 60 мс. В расчетах остановочного пути (PL/категория, время торможения, время отключения) эти миллисекунды напрямую превращаются в дополнительные сантиметры безопасной дистанции. Чем стабильнее и меньше задержка, тем компактнее можно сделать зону защиты без потери уровня безопасности. Для оборудования с коротким выбегом (серводрайвы, частотники с STO) это позволяет не раздувать ограждение и не терять полезную площадь линии.

При угле сканирования 190° сканер перекрывает сектор шире полуплоскости. Это удобно, когда прибор ставится у стены или на стойке сбоку - мертвые зоны уменьшаются, а компоновка становится проще. Угловое разрешение 14 мм важно не "на бумаге", а в момент, когда в поле появляются тонкие элементы - ноги тележек, кромки поддонов, стойки. Чем выше детальность, тем меньше вероятность, что объект окажется между "лучами" при сканировании.

Серия S3000 Advanced и логика многопольности

SICK S30A-7011CA относится к серии S3000 Advanced, и для нас это в первую очередь про управляемость конфигурации. Доступно 12 полей - это не маркетинговая цифра, а инструмент для динамики процесса. Пример из практики: для AGV/AMR задаем разные поля на разных скоростях - "дальнее" поле на разгон/прямой участок, "короткое" - на маневрирование у стеллажей, и отдельное поле для зоны загрузки, где оператор работает рядом. Переключение полей обычно завязано на состояние контроллера безопасности/ПЛК безопасности и скорость привода.

Еще один сценарий - конвейерный участок с временным доступом: поле "производство" держим активным постоянно, а поле "наладка" включаем ключом или режимом обслуживания с ограниченной скоростью. Так проще обеспечить дисциплину режимов и избежать обходов.

Лазер 905 нм, класс 1 и что это дает на площадке

Длина волны 905 нм - распространенный диапазон для промышленных сканеров, а класс лазера 1 означает безопасную для глаз эксплуатацию при корректной установке. На объекте это снижает организационные ограничения: не нужно вводить отдельные процедуры по лазерной безопасности сверх стандартных требований к оборудованию, при этом сохраняется надежная детекция.

Важно понимать: класс 1 не отменяет грамотной механики. Мы всегда закладываем защиту от "ослепления" прямыми отражениями и контролируем высоту установки, чтобы поле не цепляло пол и мелкий мусор, но при этом гарантированно видело ноги человека. Это мелочь, которая решает 80% ложных срабатываний на запуске.

Корпус IP65, литой алюминий и питание 24 В

Для промышленной среды критичны не только параметры поля, но и стойкость к условиям. Корпус из литого алюминия дает механическую жесткость и стабильность геометрии оптики при вибрации - на тележках, рядом с прессами, на рамах конвейеров это чувствуется. Степень защиты IP65 позволяет работать в пыльных зонах и при периодической влажной уборке, где обычные датчики быстро "умирают" от конденсата и мелкой пыли.

Питание 24 В пост. тока с диапазоном 16,8...28,8 В удобно для типовых шкафов автоматики и распределенных постов. Мы часто сталкиваемся с просадками на длинных линиях и при пусковых токах, поэтому расширенный диапазон по напряжению - это реальная устойчивость, а не просто цифра в паспорте. Потребляемая мощность до 19 Вт позволяет без сюрпризов планировать нагрузку источников питания и тепловой режим шкафов.

SICK S30A-7011CA и температурные режимы эксплуатации

Рабочий диапазон -10...+50 °C закрывает большинство производственных помещений, включая холодные склады без полноценного отопления. Отдельно учитываем хранение -25...+50 °C: удобно для ЗИП и логистики, когда оборудование лежит на складе или едет на объект зимой. Температурная дисциплина важна для оптики и электроники - при выходе за пределы растут риски дрейфа параметров и деградации уплотнений.

Как мы обычно внедряем SICK S30A-7011CA в систему безопасности

• Определяем сценарии движения и точки доступа: где нужна полная остановка, где допустимо предупреждение/замедление.
• Считаем безопасные расстояния с учетом времени отклика 60 мс и фактического времени останова привода.
• Разбиваем пространство на поля (до 12) и фиксируем правила переключения полей по режимам, скорости, направлению.
• Проверяем монтаж: высота, наклон, отсутствие паразитных отражений, защита от механических ударов.
• Проводим пусконаладку и тесты с реальными объектами (поддоны, тележки, спецодежда), чтобы исключить ложные срабатывания.

Если нужен сканер под 24 В, с дальностью защитного поля до 7 м, широким сектором 190° и возможностью вести несколько конфигураций зон - SICK S30A-7011CA закрывает задачу инженерно корректно. Подберите место установки и логику полей, а мы поможем сверить расчет дистанций и увязать устройство с вашей архитектурой безопасности.

Запросите у нас схему включения и рекомендации по настройке полей для вашего сценария - подготовим техническое решение под объект.
