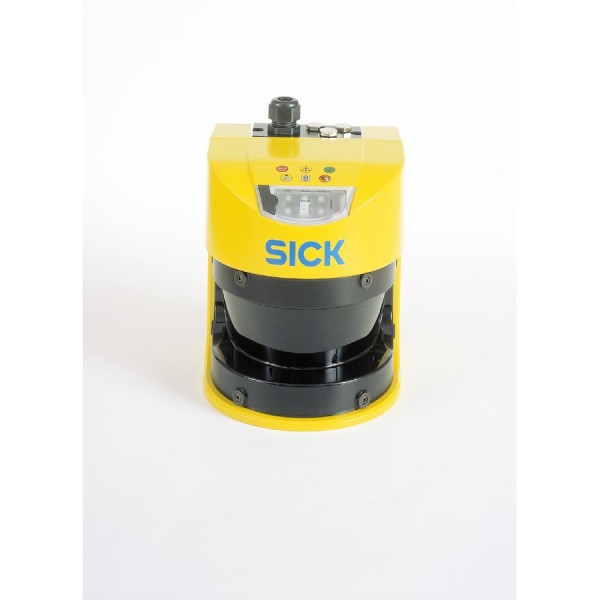

Лазерный сканер безопасности SICK S30A-7011GB

Сценарий работы с SICK S30A-7011GB в реальном цехе

Чаще всего лазерный сканер безопасности ставят не «для галочки», а чтобы линия не вставала из-за ложных срабатываний и при этом реально закрывала риск по доступу персонала в опасную зону. SICK S30A-7011GB как раз рассчитан на такие задачи: контроль подхода к роботоячейке, зона перед конвейером, защита участка с паллетайзером или АGV-трафика на пересечениях. У сканера угол сканирования 190° - можно закрыть широкую «полку» перед оборудованием, оставив минимум мертвых зон по краям. Диапазон защитного поля до 7 м удобен, когда нужно не просто «отсекать» у станка, а заранее снижать скорость тележки/робота по предупредительной зоне и только потом переводить в стоп.

SICK S30A-7011GB: время отклика 60 мс и почему оно важно

Время отклика 60 мс - параметр, который напрямую входит в расчет безопасной дистанции остановки. На практике это означает, что при одинаковой скорости объекта и одинаковом времени торможения оборудования можно держать защитное поле короче и не «красть» полезное пространство. Пример из интеграции: при ограждении зоны загрузки на конвейере мы часто упираемся в проходы и логистические коридоры. Чем меньше суммарная задержка системы (сканер + безопасный контроллер + исполнительные элементы), тем легче уложиться в нормативные расстояния без переноса оборудования.

Дополнительный плюс - предсказуемость реакции. В связке с безопасными входами контроллера и корректной схемой сброса это снижает риск ситуации, когда оператор «успел шагнуть», а привод еще не ушел в безопасное состояние.

Серия S3000 Expert: 64 поля для гибких режимов

SICK S30A-7011GB относится к серии S3000 Expert. Ключевая инженерная ценность здесь - возможность работы с большим количеством конфигураций зон: до 64 полей. Это не про «много настроек», а про реальную эксплуатацию, когда у машины есть режимы: наладка, автомат, ручной подвод, сервис, движение в обратную сторону, работа с разной скоростью. Мы обычно делаем так: 2-3 пары полей под скорость (предупреждение/стоп), отдельные поля под сервисный режим с уменьшенной скоростью и отдельные - под «окна» при подаче тары/паллеты.

При грамотной логике переключения полей через безопасные входы получаем управляемую систему: где нужно - свободный доступ, где нельзя - жесткая защита без компромиссов.

Оптика 905 нм, класс лазера 1 и стабильность измерения

Длина волны 905 нм - типичный диапазон для промышленных лидаров/сканеров, хорошо работающий на смешанных поверхностях в цехе: окрашенный металл, пластик, стрейч-пленка. Класс лазера 1 важен не «на бумаге»: это упрощает допуск персонала в зону эксплуатации, не требует специальных мер по защите зрения при штатной установке и снижает нагрузку на службу ОТ.

Угловое разрешение 14 мм в сочетании с широким углом обзора помогает уверенно детектировать ногу/ступню вблизи границы поля, когда оператор подходит по касательной. Для нас это один из критериев, по которому сканер выбирают вместо световых завес - когда геометрия зоны сложная, а проходы не прямолинейные.

Корпус SICK S30A-7011GB: литой алюминий и IP65 для промышленной среды

Литой алюминиевый корпус - это не «приятная деталь», а ресурс при вибрации, случайных ударах тележкой и температурных циклах. В реальных проектах сканеры часто стоят низко, на уровне 200-400 мм от пола, где их цепляют поддонами и уборочной техникой. Здесь механическая жесткость и точность посадки оптики критичны, иначе начинается дрейф настроек и ошибки по границе поля.

Степень защиты IP65 закрывает типовую пыль, аэрозоли СОЖ и влажную уборку. При этом мы все равно рекомендуем продумать козырек и правильный угол установки, чтобы не собирать грязь на окне оптики - это напрямую влияет на стабильность дальности и на количество ложных остановов.

Питание 24 В DC, потребление до 19 Вт и интеграция в шкаф

Питание 24 В пост. тока с диапазоном 16,8...28,8 В позволяет нормально жить на длинных трассах и при просадках от пусков приводов, если питание разведено корректно. Потребляемая мощность ≤19 Вт - понятная нагрузка для стандартных БП в шкафу автоматики. На практике мы закладываем отдельную линию питания на цепи безопасности, разводим «землю» по правилам EMC и не смешиваем питание сканера с шумными потребителями без фильтрации - так меньше шансов получить нестабильность на границе поля.

Температурные режимы SICK S30A-7011GB для склада и производства

Рабочий диапазон -10...+50 °C и хранение -25...+50 °C закрывают большинство теплых складов, цехов и погрузочных зон. Важно понимать: на границе отрицательных температур решает не только электроника, но и конденсат. Если сканер стоит у ворот, мы обычно предусматриваем защиту от прямого потока холодного воздуха и контролируем, чтобы корпус не попадал в «точку росы» при резких перепадах.

• Тип устройства: лазерный сканер безопасности
• Угол сканирования: 190°
• Дальность защитного поля: до 7 м
• Время отклика: 60 мс
• Количество полей: 64
• Длина волны: 905 нм, класс лазера 1
• Корпус: алюминий литой, степень защиты IP65
• Питание: 24 В DC (16,8...28,8 В), потребление ≤19 Вт
• Температура работы: -10...+50 °C

Если нужно подобрать поля, схему включения в безопасную цепь и увязать SICK S30A-7011GB с контроллером/приводами без потери производительности - дайте исходные данные по скорости, времени торможения и геометрии зоны, и мы подготовим техническое решение под вашу установку.
