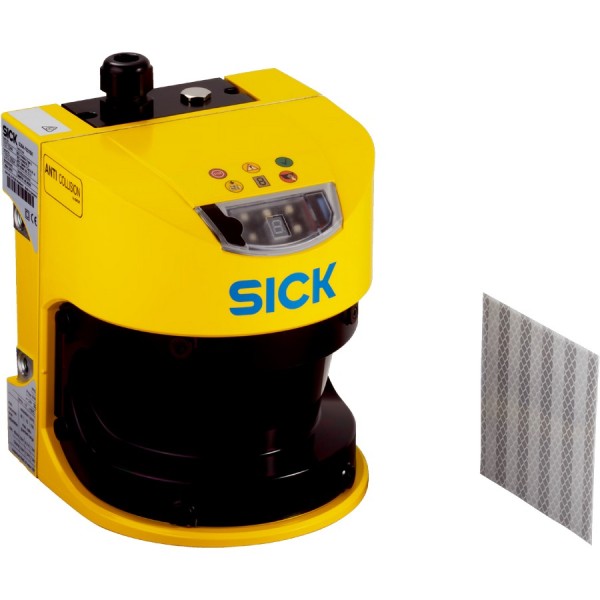

Лазерный сканер безопасности SICK S30A-7021EK

На практике лазерный сканер безопасности ставят не ради “галочки” в проекте, а чтобы машина реально жила в цеху: ездили AGV/AMR, работали тележки и штабелеры, а персонал не ловил ложные остановы. SICK S30A-7021EK из серии S3000 Anti Collision как раз про это - он стабильно держит защитные зоны на подвижной технике и в проходах, где фон постоянно меняется.

SICK S30A-7021EK в задачах Anti Collision и защиты движения

Типовой сценарий: автономная платформа движется по маршруту, на повороте появляется пешеход или вилочный погрузчик. Сканер формирует защитное поле до 7 м и при пересечении зоны отрабатывает останов по безопасным выходам. Время отклика 60 мс важно не “по паспорту”, а по тормозному пути: чем меньше задержка, тем короче расчетная дистанция безопасности при той же скорости. В результате можно не душить производительность скоростью, а корректно рассчитать S по ISO 13855 и не выходить за габариты коридоров.

Защитное поле 7 м и 32 набора полей у SICK S30A-7021EK

32 поля - это не просто число. В реальной эксплуатации мы используем наборы зон под разные режимы: движение вперед/назад, поворот, подъем вил, въезд в узкий проем, работа в зоне приемки. Переключение полей обычно завязывают на скорость, направление и состояние машины (PLC/контроллер безопасности). Пример: на скорости 1,6 м/с активируем дальнее поле, при маневрировании на 0,6 м/с - компактное, чтобы не ловить ложные срабатывания от стеллажей и рам ворот. Так удается добиться и безопасности, и предсказуемого поведения техники.

Лазер SICK 905 нм, класс 1: эксплуатация без лишних ограничений

Длина волны 905 нм - стандарт для промышленных LiDAR/сканеров; по опыту, она обеспечивает уверенную детекцию типовых объектов в цехе при грамотной настройке фильтрации. Класс лазера 1 означает, что устройство безопасно по излучению при нормальной эксплуатации - это упрощает ввод в работу, не тянет за собой специальные зоны по лазерной безопасности и не усложняет регламенты для персонала.

Угол сканирования 190° и “геометрия” контроля у SICK S30A-7021EK

Сектор 190° удобен для фронтальной установки на мобильной платформе или на кромке конвейерной зоны: мы перекрываем не только “вперед”, но и боковые углы, где чаще всего появляются пересечения траекторий. При проектировании это помогает сократить количество датчиков, если задача - контролировать полуокружность перед машиной. Параллельно важно учитывать монтажную высоту и мертвые зоны у пола - в складских проектах мы обычно проверяем макетом, как видятся ноги человека и нижние элементы паллеты.

Разрешение 14 мм: почему мелочь в паспорте влияет на ложные остановы

Угловое/линейное разрешение 14 мм в реальности влияет на то, насколько корректно сканер “видит” тонкие элементы: стойки ограждений, ножки тележек, выступающие части паллет. Чем точнее геометрия, тем меньше спорных ситуаций, когда объект то появляется, то исчезает по кадрам, а машина дергается на остановах. В проектах с плотной инфраструктурой это снижает требования к “раздуванию” полей и помогает держать коридоры уже.

Корпус, IP65 и температура: SICK S30A-7021EK для цеховой среды

Литой алюминиевый корпус - это не про внешний вид, а про жесткость и стабильность оптики при вибрации на шасси и при случайных ударах на уровне бампера. Степень защиты IP65 закрывает большинство типовых загрязнений: пыль, аэрозоль, брызги при мойке пола. Рабочий диапазон -10…+50 °C позволяет применять устройство в неотапливаемых складах и в теплых производственных зонах без выноса электроники в шкаф с климатом. Для логистики важна и температура хранения -25…+50 °C: запас по транспортировке и простою на площадке обычно спасает, когда оборудование приезжает “не в сезон”.

Питание 24 В DC (16,8…28,8 В) и потребление до 19 Вт

Питание от промышленной шины 24 В пост. тока с широким допуском (16,8…28,8 В) полезно на мобильных платформах и длинных линиях питания, где просадки - обычное дело. Потребляемая мощность ≤19 Вт позволяет закладывать питание в общий бюджет без экзотики: достаточно нормального DC/DC или БП с запасом, а тепловыделение не перегружает компактные отсеки электроники.

S3000 Anti Collision: практические нюансы внедрения

Серия S3000 Anti Collision обычно выбирается, когда нужно надежное антиколлизионное решение и четкое поведение при пересечении зон. Мы рекомендуем на этапе пусконаладки уделить внимание:

• привязке полей к режимам движения и скорости, чтобы не получить “вечный стоп” в узких местах;
• оценке отражающих поверхностей (пленка, нержавейка, защитные сетки) и корректировке расположения;
• чистоте окна сканера и регламенту обслуживания - IP65 не отменяет периодическую проверку, особенно в пыльных зонах;
• расчету безопасных расстояний с учетом 60 мс отклика, времени торможения и динамики привода.

Если вам нужен предсказуемый сканер для защитных зон и anti-collision на технике или вокруг опасной зоны, закладывайте SICK S30A-7021EK в схему и передавайте нам исходные скорости, габариты и требуемые режимы - подготовим корректную структуру полей и уставки под вашу механику.
