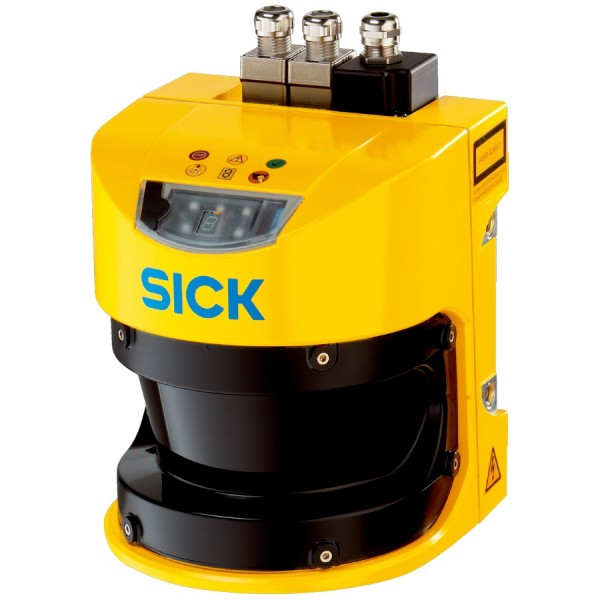

Лазерный сканер безопасности SICK S30A-7111DL

Лазерный сканер безопасности SICK S30A-7111DL в типовом сценарии цеха

Чаще всего к нам обращаются, когда нужно заменить физическое ограждение на «виртуальное» без потери уровня безопасности: проходная зона у конвейера, участок паллетайзера, разворот AGV/AMR или зона обслуживания робота. В таких задачах лазерный сканер безопасности SICK S30A-7111DL позволяет закрыть периметр защитным полем и при этом не «душить» процесс - оператор видит границу, а автоматика получает четкий сигнал останова при входе в опасную область.

SICK S30A-7111DL: 7 м защитного поля и 190° обзор для реальной геометрии площадки

Диапазон защитного поля до 7 м полезен не на бумаге, а в компоновке: можно ставить сканер не вплотную к зоне риска, а в удобной точке на стойке/колонне, сохраняя доступ к обслуживанию и минимизируя «мертвые» зоны. Угол сканирования 190° дает запас по перекрытию краев и упрощает построение поля вдоль стен и станин, где 180° часто не хватает из-за допусков монтажа и вибраций.

Отдельно отмечаем угловое разрешение 14 мм - это тот параметр, который влияет на стабильность детекции мелких объектов у границы поля. На практике он помогает избежать ситуации, когда кабель-канал, край поддона или тонкая стойка то «попадает», то «выпадает» из луча при изменении отражающих свойств поверхности.

Время отклика 60 мс у SICK S30A-7111DL и почему оно важно при расчете безопасной дистанции

Время отклика 60 мс напрямую участвует в расчете расстояния до опасной зоны по ISO 13855: чем быстрее устройство и цепь останова, тем компактнее получается защитная зона. В проектах с ограниченным пространством (например, станок в плотной линии) это позволяет не отнимать лишние 200-300 мм «мертвого» коридора, где нельзя ходить. Мы обычно закладываем это значение вместе со временем торможения механизма и задержками в безопасном контроллере, чтобы получить расчетную дистанцию без гаданий.

16 полей у SICK S30A-7111DL для режима «подход-работа-сервис»

Наличие 16 полей удобно, когда процесс живой и режимы меняются. Пример из практики: у участка с роботом делаем отдельные конфигурации для автоматического цикла, ручного подведения тары и сервисного обслуживания. В автомате поле «жесткое», в ручном - с контролируемым проходом и снижением скорости, в сервисе - расширенное, чтобы исключить неожиданный старт при присутствии персонала. Это снижает соблазн «временно отключить безопасность» и дисциплинирует эксплуатацию.

Серия S3000 PROFINET IO Professional: интеграция SICK S30A-7111DL в сеть и диагностика

SICK S30A-7111DL относится к линейке S3000 PROFINET IO Professional - это про нормальную сетевую эксплуатацию: состояние полей, предупреждения, события, диагностика. Когда сканер включен в архитектуру с безопасным ПЛК и общим мониторингом, обслуживающий персонал быстрее понимает причину остановки: реально ли кто-то вошел в зону, есть ли загрязнение оптики, не ушел ли датчик с ориентации.

Передача по сети заявлена как «световод» - в ряде объектов это критично из-за помех и разности потенциалов между шкафами. Оптика дает гальваническую развязку и повышает устойчивость связи там, где медь «ловит» наводки от приводов и сварки.

Лазер 905 нм, класс 1: эксплуатационная безопасность без компромиссов

Длина волны 905 нм типична для промышленных сканеров, а класс лазера 1 означает, что устройство безопасно для глаз при нормальной эксплуатации. Это важно в реальном цехе, где персонал может находиться в зоне установки, а обслуживание часто происходит без сложных процедур. При этом безопасность не отменяет требований к правильному монтажу: высота установки, исключение лазерного «прострела» через проемы, контроль отражающих поверхностей.

Корпус из литого алюминия, IP65 и температурный диапазон SICK S30A-7111DL

Корпус - литой алюминий. В эксплуатации это выражается в стойкости к случайным ударам тележкой и в лучшей теплоотдаче, что полезно при плотной компоновке оборудования. Степень защиты IP65 закрывает типовые производственные условия: пыль, аэрозоли, периодическая влажная уборка без «мойки из шланга». Рабочая температура -10...+50 °C дает понятный коридор для складов, неотапливаемых зон и стандартных цехов; хранение -25...+50 °C упрощает логистику и резервный фонд.

Питание 24 В DC (16,8...28,8 В) и потребление до 19 Вт: расчет шкафа и резервирования

Питание 24 В пост. тока с допуском 16,8...28,8 В удобно для типовых шкафов автоматики и источников с буфером. Потребляемая мощность ≤19 Вт - это не только про счетчик ватт, а про тепловыделение в шкафу и расчет UPS/буферного питания, если требуется корректное торможение и сохранение диагностики при провалах сети. На объектах с большим количеством датчиков мы это учитываем в балансе 24 В линии и в выборе сечения кабелей, чтобы не получить просадку на дальних участках.

Как мы обычно внедряем SICK S30A-7111DL на линии

• Проверяем расчет безопасной дистанции с учетом 60 мс и фактического времени остановки механизма.
• Разводим поля под режимы: автомат, наладка, сервис - используя 16 конфигураций без «костылей».
• Сразу закладываем диагностику в сеть и понятные сообщения для эксплуатации, чтобы сократить простои.
• Следим за монтажной геометрией под 190° и исключаем ложные срабатывания от отражающих элементов.

Если нужен SICK S30A-7111DL под ваш участок - дайте нам схему зоны и скорость/время торможения механизма, а мы подберем конфигурацию полей и увяжем сканер с вашей сетью и логикой безопасного останова.
