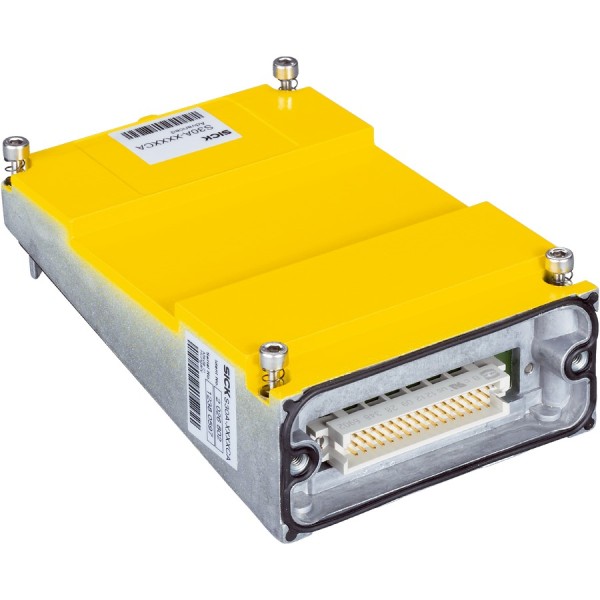

Лазерный сканер безопасности SICK S30A-XXXXBA

В цеху, где по одному маршруту ходит персонал и одновременно работает тележка AGV, главная проблема не в «увидеть объект», а в том, чтобы стабильно держать границу защитного поля при пыли, вибрации и перепадах температуры. Лазерный сканер безопасности SICK S30A-XXXXBA из серии S3000 Standard мы рассматриваем как практичный исполнительный элемент для построения охранных зон вокруг опасных движений: конвейеров, роботизированных ячеек, паллетайзеров, зон загрузки/выгрузки.

Как сканер ведет себя в реальной защите

Ключевой параметр для инженера - время отклика 60 мс. Это не «цифра в паспорте», а входной аргумент в расчет безопасной дистанции по ISO 13855: чем быстрее цепочка «обнаружение - выходы безопасности - останов», тем ближе можно подвести защитное поле к механике и не терять производительность линии. На практике 60 мс позволяет уверенно строить динамику остановки даже на приводах с коротким временем торможения, если остальная архитектура (контактор/SS1/SDI) не является узким местом.

Излучение 905 нм и класс лазера 1 дают понятный эксплуатационный плюс: можно размещать сканер на доступной высоте без дополнительных мер по защите зрения, что упрощает сервис и пусконаладку. Для обслуживающего персонала это важнее, чем кажется - меньше ограничений на регламентные работы и диагностику.

Механика и стойкость к среде

Корпус - литой алюминий. В отличие от пластиковых решений, такая механика лучше переносит постоянную вибрацию на рамах конвейеров и на ограждениях возле прессов. Плюс алюминий предсказуемо ведет себя при температурных циклах: меньше «ухода» геометрии крепления, а значит - стабильнее ориентация защитного поля после сезонных перепадов.

Степень защиты IP65 закрывает типовые риски цеха: водяная пыль, продувка воздухом, случайные брызги СОЖ. Для нас IP65 - это возможность ставить устройство ближе к зоне процесса без отдельного шкафа. Но важно помнить: IP65 не заменяет правильную прокладку кабеля и гермовводов - слабым местом обычно становятся разъемы и вводы в коробке.

Рабочий диапазон температур -10…+50 °C и хранение -25…+50 °C позволяют без сюрпризов проходить логистику и эксплуатацию на холодных складах и в неотапливаемых участках. В реальных проектах это снижает количество «плавающих» отказов зимой, когда электроника работает на границе допуска.

Электропитание и энергопотребление

Питание 24 В пост. тока с допуском 16,8…28,8 В удобно для стандартных промышленных шин. Мы закладываем этот диапазон, когда в линии возможны провалы из-за пусков двигателей или длинных трасс питания. Потребление до 19 Вт - нормальный показатель: блок питания на 24 В можно выбирать без избыточного запаса, но с учетом пусковых токов соседних модулей и падения напряжения на кабеле.

Геометрия контроля и разрешение

Угловое разрешение указано как 14 мм - это ориентир по дискретности «картинки» на границе поля. В прикладном смысле чем лучше разрешение, тем точнее можно отстроить защитный контур под реальную механику: стойки ограждения, опоры, вылеты транспортеров. Например, при защите зоны загрузки паллеты можно исключить «мертвые» участки и при этом не получать ложных срабатываний от элементов конструкции, если контур настроен аккуратно.

Интеграция в систему безопасности

S30A-XXXXBA обозначен как часть системы: I/O-модуль. Это удобно, когда мы строим схему на дискретных безопасных входах/выходах и нужно прозрачно увязать сканер с реле безопасности, безопасным контроллером или приводной функцией STO. В типовом сценарии сканер формирует безопасные выходы, которые заводятся в safety-цепь, а обычные диагностические сигналы можно использовать в ПЛК для индикации причин остановки (например, «пересечение поля» vs «ошибка/загрязнение», если такая диагностика реализована в обвязке).

• Для роботизированной ячейки: настраиваем защитное поле по периметру зоны доступа оператора, добиваясь минимального простоя при обслуживании.
• Для конвейерной линии: закрываем опасную зону возле приводных барабанов и точек защемления, сохраняя проходы персонала.
• Для AMR/AGV-участков: используем сканер как элемент стационарной защиты в местах пересечения маршрутов и пешеходных коридоров.

Что важно учесть на монтаже

Мы рекомендуем сразу закладывать жесткое основание и контрольную процедуру проверки поля после фиксации: лазерный сканер - это измерительный прибор, и его «сбить» можно банальной заменой стойки или ударом тележки. Также полезно заранее просчитать безопасную дистанцию с учетом суммарного времени остановки механики и времени отклика 60 мс, чтобы не пришлось переносить датчик после приемо-сдаточных испытаний.

Если нужен предсказуемый и обслуживаемый контур безопасности с промышленной механикой, SICK S30A-XXXXBA - рабочий вариант для большинства машинных зон в диапазоне -10…+50 °C и при IP65.

Перед заказом пришлите схему зоны и требуемую логику остановки - мы проверим применимость по времени отклика, питанию 24 В и компоновке I/O в вашей safety-архитектуре.
