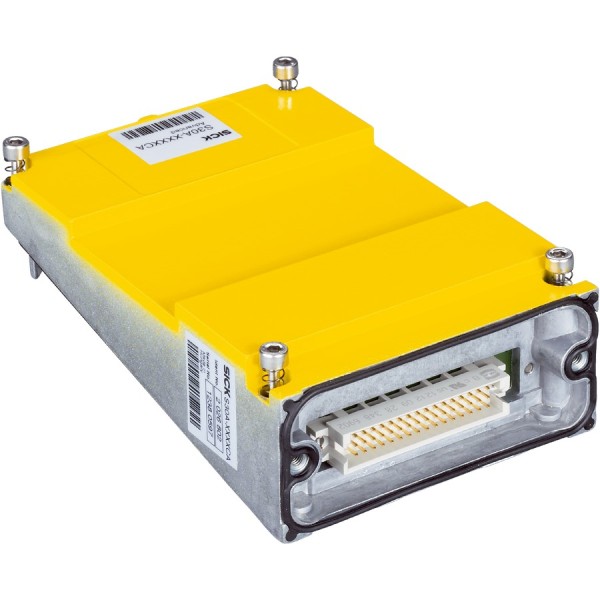

Лазерный сканер безопасности SICK S30A-XXXXCA

Как сканер работает в реальном цехе

В типовой задаче безопасности мы контролируем опасную зону вокруг робота, конвейера или автоматизированного стеллажа: оператор заходит - оборудование должно перейти в безопасное состояние без задержек и ложных срабатываний. Лазерный сканер безопасности SICK S30A-XXXXCA из серии S3000 Advanced как раз рассчитан на такие сценарии: он формирует контролируемые поля (защитное и предупреждающее), отслеживает объекты в плоскости сканирования и выдает дискретные сигналы на цепи остановки или на входы безопасного контроллера.

Ключевой параметр здесь - время отклика 60 мс. В практике это означает, что при корректно рассчитанной дистанции торможения и настроенной логике отключения мы укладываемся в требования по останову даже на динамичных участках (например, на AGV/AMR или на линиях с высокой инерцией). Мы всегда связываем отклик сканера с общей задержкой тракта: входы контроллера, логика, контакторы, механическая остановка - и уже от этого считаем минимальное защитное расстояние.

Оптика и безопасность персонала

Сканер работает на длине волны 905 нм. Для инженера по эксплуатации это важная деталь: такие источники хорошо отрабатывают по большинству промышленных поверхностей - окрашенный металл, пластик, резина - при этом остаются чувствительными к загрязнению оптического окна. Поэтому в проектах с пылью (деревообработка, упаковка, цемент) мы обычно закладываем регламент по протирке окна и контроль состояния по диагностике.

Класс лазера - класс 1. Это принципиально для допуска на рабочих местах: не требуется отдельная зона по лазерной безопасности, что упрощает внедрение и дальнейшие аудиты охраны труда. При этом класс 1 не отменяет грамотного монтажа: сканер ставим так, чтобы исключить несанкционированный доступ к опасной зоне «в обход» плоскости сканирования (подлезание, перешагивание) - здесь помогает комбинация сканера с ограждениями или дополнительными датчиками.

Корпус, питание, стойкость к среде

S30A-XXXXCA выполнен в литом алюминиевом корпусе. В эксплуатации это дает две вещи: механическую жесткость (не «ведет» геометрию при вибрациях) и стабильный теплоотвод. На мобильных платформах и на рамах рядом с приводами это заметно - меньше дрейфов и меньше проблем с крепежом.

Степень защиты IP65 - рабочий стандарт для промышленного пола: пыль, брызги, регулярная уборка. Но IP65 не равен «можно заливать из шланга под давлением» - в моечных зонах мы всегда проверяем требования к химии и струе, иногда добавляем козырек или вынос в менее агрессивное место.

Питание 24 В пост. тока (16,8...28,8 В) - удобно для типовых шкафов автоматики. Допуск по напряжению полезен на длинных трассах и при просадках на пусковых токах приводов. Потребляемая мощность до 19 Вт - при компоновке шкафа это не «мелочь»: учитываем нагрев, расчет источника питания и запас по шине 24 В, особенно если рядом стоят радиомодули, контроллер и исполнительные реле.

Температурный диапазон -10...+50 °C (хранение -25...+50 °C) закрывает большинство неотапливаемых складов и обычных производственных помещений. Если объект на улице или в холодильных камерах, мы заранее оцениваем необходимость обогрева/термобокса и влияние конденсата.

Разрешение и практические нюансы настройки

Угловое разрешение указано как 14 мм - по сути это про дискретность детектирования на рабочей дистанции и про способность корректно «видеть» узкие элементы. На практике параметр важен в двух ситуациях:

• когда требуется устойчиво обнаруживать ноги/обувь человека на границе поля - мелкая геометрия, быстрые перемещения;
• когда рядом есть тонкие конструкции (стойки, цепи, кромки ограждений) и нужно избежать ложных остановов из-за «рваного» профиля.

Мы рекомендуем делать настройку полей не «впритык» к механике, а с технологическим запасом, и обязательно проверять поля в реальных условиях: с отражающими поверхностями, с грязным полом, с паллетами нестандартной высоты. Ввод в эксплуатацию всегда завершаем протоколом испытаний: проходы по границе, контроль остановки, проверка обходных маршрутов.

Интеграция в систему управления

В составе системы указан I/O-модуль - это означает практичную интеграцию на дискретных входах/выходах. В типовом проекте мы заводим безопасные выходы на входы безопасного ПЛК или на модуль безопасности, а предупредительные сигналы используем для снижения скорости (например, у конвейера или у тележки) до перехода в стоп. Такой подход снижает простои: сначала «мягкая» реакция, затем останов при пересечении защитного поля.

Из инженерных мелочей, которые дают эффект: корректная разводка 0 В (избегаем наводок), экранирование при прокладке рядом с частотниками, и проверка времени реакции всего тракта - сканер, логика, исполнительные элементы. Именно так достигается предсказуемое поведение, а не «то тормозит, то нет».

Где S30A-XXXXCA особенно уместен

• Ограждение зоны робота без физического барьера на стороне подачи/съема.
• Контроль подхода к опасным участкам конвейера и накопителей.
• Защита периметра вокруг автоматических ворот, подъемников, штабелеров.
• Локальная безопасность на AGV/AMR при движении в общих коридорах (с корректным расчетом тормозного пути).

Подберем схему включения, поможем рассчитать защитные расстояния и подготовим перечень сигналов для вашего ПЛК/модуля безопасности - предоставьте условия объекта и требуемую логику остановов.
