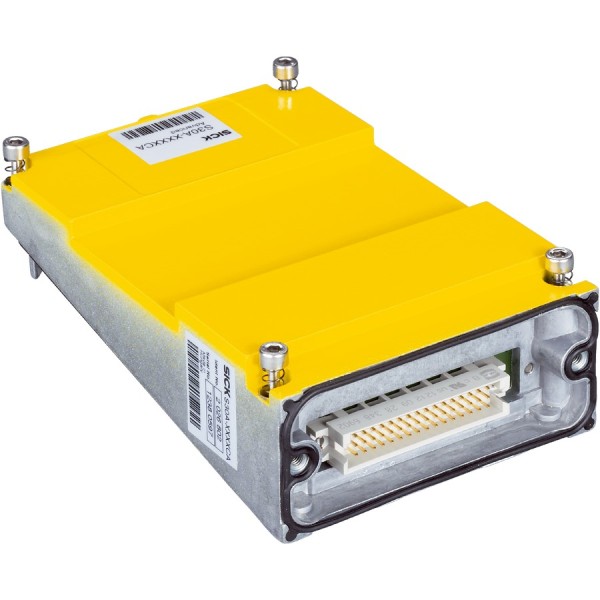

Лазерный сканер безопасности SICK S30A-xxxxCP

Когда нужно защитить зону вокруг робота, конвейера или автоматических ворот, мы обычно упираемся в две практические вещи: скорость реакции и предсказуемость работы в цеховой среде. Лазерный сканер безопасности SICK S30A-xxxxCP как раз закрывает эти задачи - это промышленный safety LiDAR для построения охранных и предупредительных полей с быстрым откликом и нормальной инженерной интеграцией в сеть.

Как работает в реальном сценарии

Типовая ситуация: роботизированная ячейка с подающим рольгангом. На подходе оператора нужно сначала выдать предупреждение (замедление/контролируемая остановка), а при входе в опасную область - сформировать безопасное отключение движения. У сканера время отклика 60 мс, и это напрямую влияет на расчет безопасного расстояния (с учетом времени торможения привода и времени обработки в ПЛК/контроллере безопасности). Чем меньше задержка датчика, тем компактнее можно сделать защищаемую зону без потери уровня безопасности и без ложных расширений полей, которые съедают производительность.

Оптика и безопасность персонала

Сканирование ведется на длине волны 905 нм. На практике это стандартный диапазон для промышленных лазерных дальномеров: хорошие характеристики по отражениям от типовых материалов (металл, окрашенные поверхности, спецодежда), адекватная работа по фоновому освещению и стабильная повторяемость измерений на дистанции. Важный момент для эксплуатации - класс лазера 1. Это означает, что при корректной установке и штатной работе не требуется дополнительных мер защиты зрения, что упрощает ввод в эксплуатацию и последующие изменения конфигурации зоны.

Серия и интеграция в промышленную сеть

Модель относится к линейке S3000 PROFINET IO Advanced. Для нас это прежде всего про интеграцию: сканер удобно садится в архитектуру, где безопасность и диагностика живут рядом. В проектах с распределенными шкафами и удаленными станциями PROFINET дает нормальную телеметрию по состояниям, упрощает обслуживание и ускоряет поиск причин остановок. В реальной эксплуатации это экономит часы на простоях: вместо "что-то не работает" мы видим, какое поле нарушено, какой канал в каком состоянии, и можем быстро отделить реальную тревогу от ошибочного вмешательства (например, тару поставили в контрольную зону).

Механика, корпус и стойкость к среде

Корпус выполнен из литого алюминия. Это не про "прочнее" в общем смысле, а про стабильную геометрию и теплоотвод. В цеху сканер часто стоит на стойке рядом с вибрирующим оборудованием, а внутри - оптика и вращающаяся часть. Жесткий корпус лучше держит юстировку и меньше уходит по механике со временем, особенно если рядом периодически стучит тара или проходят погрузчики.

Степень защиты IP65 важна не только для пыли. На линиях упаковки и деревообработки пыль мелкая и липкая, плюс возможны влажная уборка и аэрозоли. IP65 дает уверенность, что при нормальном монтаже и правильных вводах кабеля сканер не начнет "слепнуть" из-за попадания грязи внутрь корпуса. Но мы всегда закладываем и эксплуатационную дисциплину: чистота защитного окна и корректный угол установки зачастую важнее, чем номинальная IP.

Питание и тепловой режим

Питание - 24 В пост. тока с допуском 16,8...28,8 В. Это критично в распределенных системах, где на длинных линиях и при пусковых токах приводов возможны просадки. При таком диапазоне сканер не становится "индикатором качества питания" и не уходит в перезагрузки при кратковременных провалах, если питание спроектировано грамотно. Потребляемая мощность - до 19 Вт: это нужно учитывать при расчете источников питания и теплового баланса шкафа, особенно если рядом стоят IO-модули, коммутаторы и safety-контроллер.

Рабочий диапазон температур -10...+50 °C, хранение -25...+50 °C. Для нас это про предсказуемость в неидеальных условиях: склад без отопления, запуск после ночного простоя, локальный нагрев в закрытом кожухе. Если планируется установка рядом с печами, компрессорами или на улице под навесом, мы обычно дополнительно оцениваем конденсат и перепады температуры, потому что именно они чаще всего дают нестабильность по оптике.

Разрешение и настройка полей

Угловое разрешение заявлено как 14 мм - в прикладном смысле это влияет на то, насколько уверенно сканер отличает мелкие объекты на границе защитного поля. Для типовых задач (контроль доступа человека, обнаружение тележки, поддона, вил погрузчика) такая детализация дает хорошую повторяемость границ и меньше ложных срабатываний на "рваных" контурах. На практике мы рекомендуем привязывать поля к реальной динамике объекта: если погрузчик проходит близко, лучше сделать отдельную зону с логикой предупреждения, чем пытаться выжать из геометрии один универсальный контур.

Роль в системе и подключение

Устройство указано как часть системы - I/O-модуль. Это полезно, когда строится распределенная safety-архитектура с несколькими датчиками, блокировками и диагностикой. Правильная компоновка по вводу/выводу снижает количество промежуточных реле, упрощает трассировку сигналов и делает систему обслуживаемой: электрик и наладчик быстрее понимают, где искать проблему, а инженер по охране труда получает прозрачную логику зон.

• Ставим сканер так, чтобы защитное поле не "смотрело" на зеркальные поверхности и динамические отражатели.
• Закладываем реальные тормозные пути и учитываем 60 мс отклика при расчете безопасного расстояния.
• Проверяем питание 24 В по месту: падение напряжения на кабеле и качество 0 В часто важнее номинала БП.
• Организуем сервисный доступ к зоне для чистки окна и периодической верификации контуров.

Если нужен SICK S30A-xxxxCP под ваш сценарий (робот, AGV-зона, конвейер, автоматические ворота), дайте нам параметры площадки и требуемую логику остановов - подберем конфигурацию и подготовим техническую схему включения в PROFINET и safety-контур.
