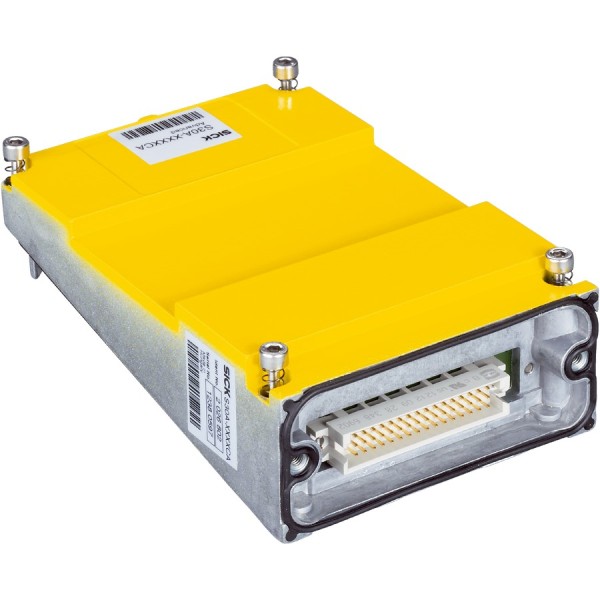

Лазерный сканер безопасности SICK S30A-XXXXDA

Как сканер отрабатывает реальную ситуацию на участке

В типовом проекте у нас есть тележка AGV, зона пересечения с проходом персонала и требование по остановке до входа человека в опасную область. Лазерный сканер безопасности SICK S30A-XXXXDA ставим на высоте 200-300 мм, задаем защитные и предупреждающие поля и привязываем их к скоростным режимам. В момент, когда объект пересекает границу поля, сканер формирует безопасный сигнал на отключение движения. Важный момент - время отклика 60 мс: это та величина, которая напрямую влияет на расчет безопасной дистанции остановки. Чем меньше задержка, тем короче можно делать защитное поле при той же скорости, не раздувая габариты зоны и не теряя производительность.

Оптика и безопасность для персонала

S30A-XXXXDA работает на длине волны 905 нм. На практике это стандартный диапазон для промышленных лазерных сканеров, обеспечивающий устойчивую работу по типовым поверхностям (металл, окрашенные детали, одежда) и предсказуемое поведение при запылении. При этом класс лазера - Класс 1. Для эксплуатации это принципиально: можно монтировать сканер в зоне доступа персонала без дополнительных мер по лазерной защите, что упрощает ввод линии в эксплуатацию и последующие аудиты по охране труда.

Механика, корпус и стойкость к цеховым условиям

Корпус - алюминий литой. Мы предпочитаем такие исполнения для производственных площадок, где есть вибрация, случайные удары тележек, жесткие требования по геометрии установки. Литой алюминий лучше держит плоскостность и резьбовые соединения, чем пластик, меньше "гуляет" при перепадах температуры. Степень защиты IP65 позволяет применять сканер в зонах с пылью и брызгами, например возле станков с СОЖ (при разумной установке и исключении прямой струи). Рабочий диапазон температур -10...+50 °C закрывает большинство отапливаемых цехов и складов; для хранения допустимо -25...+50 °C, что удобно для запасных частей на неотапливаемом складе.

Питание и энергобюджет в шкафу

Питание 24 В пост. тока с допуском 16,8...28,8 В - это совместимость с типовыми промышленными БП и реальными просадками на длинных линиях. В проектах, где питание разведено по полю, этот диапазон часто решает вопрос без установки локальных стабилизаторов. Потребляемая мощность ≤19 Вт важна не "для галочки": по ней считаем тепловыделение в шкафу и резерв по источнику питания. Если в одной ячейке стоит несколько устройств безопасности и модулей ввода/вывода, лишние 10-15 Вт быстро превращаются в необходимость менять БП или вентиляцию.

Серия S3000 Professional и работа с полями

Сканер относится к серии S3000 Professional - это класс устройств, который обычно выбирают для мобильной робототехники, ограждения опасных зон, контроля доступа к конвейерам и линиям упаковки. В эксплуатации ценится предсказуемость диагностики и стабильность настроек: один раз корректно привязали поля к сценариям (скорость, направление, режим обслуживания) - и дальше система ведет себя повторяемо, без "плавающих" срабатываний.

Угловое разрешение и практический смысл точности

Заявленное угловое разрешение 14 мм (в карточках иногда так обозначают дискретность по измерению на типовой дистанции) влияет на то, насколько уверенно устройство "видит" тонкие объекты и края. На реальных объектах это проявляется так: стойка ограждения, ножка поддона или край паллеты не должны выпадать из контроля при сканировании под углом. Чем лучше разрешение, тем меньше риск, что в определенных точках траектории появятся "мертвые" сектора, которые потом приходится компенсировать избыточным перекрытием полей или дополнительными датчиками.

Интеграция в систему управления и I/O

S30A-XXXXDA указан как часть системы - I/O-модуль. Это означает, что при проектировании мы заранее предусматриваем схему коммутации безопасных выходов, тестовых входов, цепей сброса и подтверждения. Важно правильно развести сигналы в шкафу: отдельные клеммы, маркировка, проверка цепей на короткое замыкание и соответствие категории/PL по общей архитектуре. На вводе в эксплуатацию это экономит часы: вместо поиска "почему не дает разрешение" мы получаем прозрачную диагностику и понятную логику межблокировок.

Где устройство показывает себя лучше всего

• AGV/AMR и транспортные тележки: переключаемые поля под скорость и направление движения, минимизация ложных остановов при сохранении безопасной дистанции.
• Доступ к опасным зонам станков и конвейеров: контроль фронта доступа без физического ограждения в местах, где оно мешает обслуживанию.
• Роботизированные ячейки с "окнами" для подачи заготовок: сканер закрывает проем и обеспечивает останов при проникновении в рабочую зону.

Если подбираете сканер под конкретную скорость остановки, схему безопасных входов/выходов и условия по пыли/брызгам, дайте исходные данные - мы проверим расчеты дистанции, питание 24 В и предложим корректную схему подключения SICK S30A-XXXXDA под ваш шкаф и логику ПЛК безопасности.
