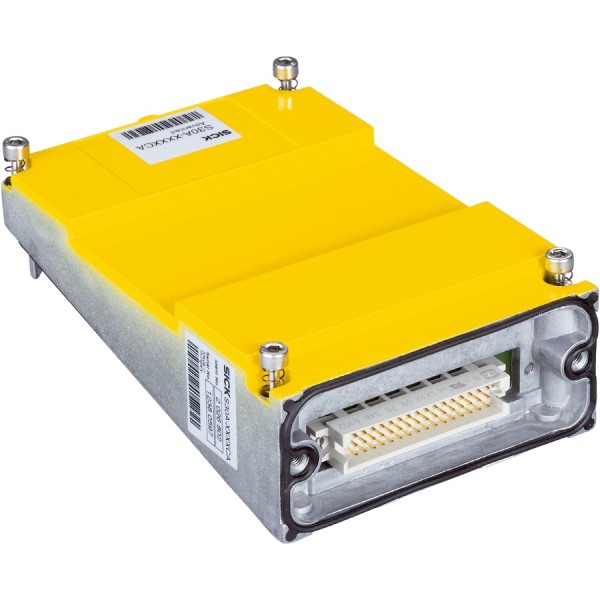

Лазерный сканер безопасности SICK S30A-XXXXGB

На практике лазерный сканер безопасности ставят не ради «галочки», а чтобы машина реально останавливалась до контакта с человеком или погрузчиком. В зоне паллетирования, у роботизированной ячейки или на участке с AGV/AMR время на реакцию измеряется десятками миллисекунд. SICK S30A-XXXXGB из серии S3000 Expert как раз про такие сценарии: контролируемая зона, предсказуемая логика остановки, устойчивость к производственной среде и нормальная диагностика по дискретным сигналам.

Почему время отклика 60 мс важно в реальной зоне

Время отклика 60 мс - это не абстрактная цифра из паспорта. При расчете защитного расстояния по ISO 13855 оно напрямую влияет на то, насколько далеко придется «отодвинуть» поле от опасной точки. Для быстрых механизмов даже +20-30 мс могут добавить десятки сантиметров к зоне, что в итоге съедает полезное пространство. На линии с частыми подачами/выемками это превращается в лишние остановки. С данным сканером проще уложиться в адекватные габариты ограждения или виртуального периметра без постоянных ложных срабатываний.

Оптика и безопасность персонала

Длина волны 905 нм типична для промышленных лидаров и хорошо отрабатывает на большинстве поверхностей в цехе - от окрашенного металла до пластика тары. При этом класс лазера 1 означает, что устройство безопасно для глаз в нормальных условиях эксплуатации. Для нас это критично при внедрении в открытые рабочие зоны, где оператор может находиться рядом с датчиком в течение всей смены, а доступ к оборудованию не ограничен глухими кожухами.

Корпус и степень защиты в «грязной» промышленности

Корпус выполнен из литого алюминия. Это плюс не только к механической прочности, но и к тепловой стабильности: геометрия узлов внутри меньше «плавает» при перепадах температуры. Степень защиты IP65 закрывает типовые риски цеха: пыль, аэрозоли СОЖ, мойка без направленной струи высокого давления. На участках упаковки и деревообработки именно пылевая нагрузка чаще всего выводит из строя оптику и разъемы, поэтому IP65 - практический минимум, а не красивая маркировка.

Питание 24 В DC и энергопотребление

Питание 24 В пост. тока в диапазоне 16,8…28,8 В удобно для реальных шкафов управления, где просадка на длинных трассах и пусковые токи приводов - обычное дело. Потребляемая мощность не более 19 Вт позволяет без сюрпризов заложить резерв по БП и тепловому режиму шкафа. Мы всегда проверяем это на проектах с плотной компоновкой, где каждый ватт превращается в дополнительную нагрузку на вентиляцию.

Температурные режимы и долговечность

Рабочий диапазон -10…+50 °C закрывает большинство отапливаемых и полуотапливаемых помещений, а также зоны у ворот, где зимой сквозняки. Температура хранения -25…+50 °C важна для логистики и ЗИП: сканер можно держать на складе без сложных условий, что упрощает обслуживание на площадках с удаленными цехами.

Интеграция в систему безопасности и I/O-логика

S30A-XXXXGB обозначен как часть системы с I/O-модулем - это хороший вариант, когда требуется простая, предсказуемая интеграция на дискретных сигналах. В реальных проектах это часто означает меньше «магии» на уровне сетевых протоколов и проще поиск причин остановки: видим состояние входов/выходов, фиксируем события, проверяем цепи E-Stop и защитные контуры. Такой подход ценят службы эксплуатации, которым важно быстро восстановить работоспособность без долгих разборов сетевой архитектуры.

Угловое разрешение и настройка полей

Заявленное угловое разрешение 14 мм (в контексте настройки зон) помогает точнее формировать защитные и предупредительные поля под геометрию участка. На практике это дает возможность «обрезать» лишние зоны, например, не цеплять стойки стеллажей или элементы конвейера, и при этом не занижать безопасность. Чем точнее поле соответствует реальной траектории доступа, тем меньше паразитных остановок и тем стабильнее OEE.

• Тип устройства: лазерный сканер безопасности для контроля зон доступа и периметров.
• Серия: S3000 Expert - ориентирована на промышленную эксплуатацию и понятную диагностику.
• Корпус: литой алюминий, устойчив к вибрациям и механическим воздействиям.
• IP65: защита от пыли и водяных брызг, пригодно для большинства цеховых условий.
• Питание: 24 В DC (16,8…28,8 В), потребление до 19 Вт - удобно для шкафов автоматики.
• Отклик 60 мс: помогает удерживать адекватные защитные расстояния и динамику линии.

Если нужно подобрать конфигурацию под конкретную схему остановки, зоны предупреждения и компоновку по месту, дайте нам вводные по скорости опасного движения и плану участка - подготовим техническое решение и перечень подключений для SICK S30A-XXXXGB.
