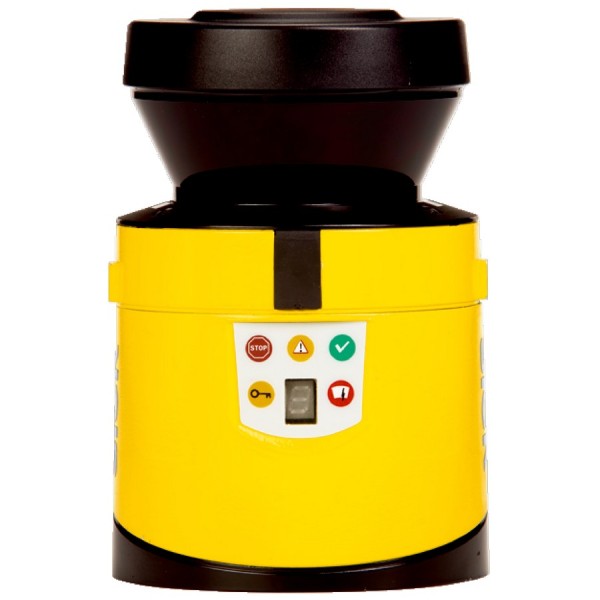

Лазерный сканер безопасности SICK S30B-2011BA

Как это работает на объекте

В типовом цехе у нас есть две повторяющиеся задачи: безопасно остановить движение при входе человека в опасную зону и при этом не «душить» производительность ложными срабатываниями. Лазерный сканер безопасности SICK S30B-2011BA из серии S300 Standard закрывает обе задачи за счет стабильной геометрии поля, предсказуемого времени реакции и механической живучести. Сканер строит защитное поле по плоскости, контролируя сектор 270°, и при пересечении поля выдает безопасный сигнал на останов (обычно через безопасные входы ПЛК или реле безопасности).

Геометрия контроля и почему важны углы

Угол сканирования 270° - это практичный компромисс для установки у стены, на стойке, на углу ограждения. Мы получаем широкий «веер» контроля без необходимости ставить второй датчик для закрытия боковых направлений. Угловое разрешение 0,5° напрямую влияет на способность отделять полезные объекты от помех: чем лучше разрешение, тем точнее формируется граница поля и тем меньше ситуаций, когда сканер «видит» край кабель-канала или выступ тележки как вторжение.

Диапазон защитного поля 2 м подходит для локальных зон: вход в роботизированную ячейку, опасная зона станка, конвейер с ручными операциями, пересечение маршрута AMR/AGV в узком коридоре. На практике это расстояние удобно для настройки так, чтобы оператор успевал остановиться, а привод - отработать торможение в пределах расчетного пути остановки.

Реакция системы и расчет остановки

Время отклика 80 мс важно не само по себе, а в связке с тормозным путем механики и задержками в цепи безопасности. Мы обычно считаем так: задержка сканера + задержка ПЛК/реле + время отключения привода = общий T. Затем защитное расстояние выбираем с запасом относительно скорости и инерции механизма. Если у вас быстрый конвейер или ось с большим моментом, именно стабильный отклик датчика позволяет не завышать поле «на всякий случай» и не терять полезную рабочую зону.

Три поля - не про «больше настроек», а про режимы работы

У S30B-2011BA предусмотрено 3 поля. В реальной эксплуатации это удобно для переключаемых сценариев, например:

• поле 1 - сервисный режим, минимальная зона при наладке на сниженной скорости;
• поле 2 - рабочий режим, штатная зона при номинальной скорости;
• поле 3 - расширенная зона на пуске/разгоне или при работе с крупногабаритной оснасткой.

Такое разнесение режимов снижает риск «обходных решений» со стороны персонала, потому что безопасность не мешает технологическому процессу, а подстраивается под него контролируемо.

Оптика и безопасность для персонала

Длина волны 905 нм - типовая для промышленных лидарных систем. При этом класс лазера - Класс 1, то есть по нормам эксплуатации не требуется дополнительных мер защиты зрения при штатной работе. В цехах это критично: оборудование обслуживают разные смены, и мы не можем закладываться на идеальную дисциплину использования СИЗ в каждой операции.

Корпус, стойкость к среде и «живучесть» на вибрации

В промышленной автоматизации датчик часто умирает не от «электроники», а от механики: вибрация на раме, удары тележек, перекосы при монтаже. Здесь помогает литой алюминиевый корпус - он держит геометрию, лучше отводит тепло и менее чувствителен к микротрещинам от циклических нагрузок.

Параметры ударопрочности 10 g, 16 мс и виброустойчивости 5 g в диапазоне 10...150 Гц (IEC 61496-3) важны для объектов с вибронагруженными площадками: прессовые линии, участки с редукторами, рядом с приводными станциями конвейеров. На таких местах мы не раз видели, как слабые крепления «раскручивают» оптику и уводят поле - здесь запас по механике реально экономит время на повторную юстировку.

Степень защиты IP65 означает, что сканер нормально переживает пыль, взвесь, брызги СОЖ и периодическую влажную уборку без прямого «керхера» по уплотнениям. Рабочий диапазон температур -10...+50 °C закрывает большинство отапливаемых и часть неотапливаемых зон, а хранение -25...+50 °C полезно для складов ЗИП и зимней логистики.

Питание и включение в шкаф автоматики

Питание 24 В пост. тока с допуском 16,8...30 В упрощает интеграцию в типовой шкаф: можно сажать на общую шину 24 В при условии нормальной фильтрации и правильной земли. Ток потребления 0,33 А позволяет закладывать питание без избыточного запаса, но мы рекомендуем учитывать пусковые процессы в общей группе и разводить питание безопасности отдельно от «шумных» нагрузок (катушки, частотники, клапаны). Это снижает риск паразитных перезапусков и диагностических ошибок.

Где сканер особенно уместен

• Ограждение входа в роботизированную ячейку без физической калитки, когда нужно оставить проем для тележек.
• Контроль зоны перед станком с ручной загрузкой, где оператор часто меняет позицию и нужны четкие границы поля.
• Участки с мобильными платформами и пересечениями маршрутов, когда важно видеть сектор, а не одну линию барьера.

Если планируете внедрение SICK S30B-2011BA, передайте нам скорость движения, время торможения и схему включения в цепь безопасности - рассчитаем защитные расстояния и подберем корректные поля под ваши режимы.
