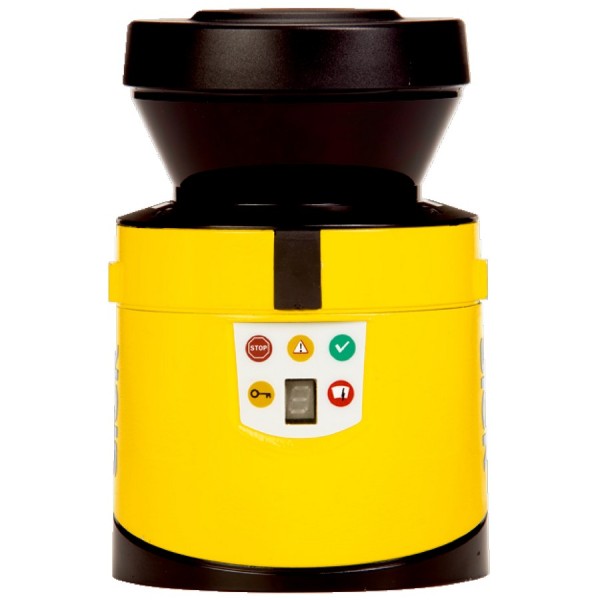

Лазерный сканер безопасности SICK S30B-2011CA

На участке с конвейером и роботом-укладчиком чаще всего «вылезает» одна и та же проблема: механические ограждения мешают логистике, а световые завесы не закрывают зону по периметру. В таких сценариях лазерный сканер безопасности SICK S30B-2011CA из серии S300 Advanced дает контролируемую 2D-защиту вокруг оборудования - без лишних стоек и мертвых зон по краям.

Как он работает в реальной схеме безопасности

Сканер формирует защитные поля и непрерывно измеряет расстояние до объектов в секторе 270°. При нарушении активного защитного поля он отрабатывает по безопасным выходам (OSSD) с типовым временем отклика 80 мс. Важно понимать: эти миллисекунды напрямую входят в расчет безопасной дистанции по ISO 13855. На практике это означает, что при корректно рассчитанной остановке привода мы получаем предсказуемое отключение опасного движения без «запаса на глазок» и без ложных остановов от случайных отражений.

Поля, логика переключения и типовые примеры применения

У S30B-2011CA доступно 12 полей. Для нас это не «количество ради количества», а инструмент под эксплуатацию, когда режимы реально меняются:

• AGV/AMR и тележки: разные поля для движения вперед/назад и для разных скоростей. На малой скорости - поле компактнее, на транспортной - шире, чтобы успевать остановиться.
• Роботизированная ячейка: отдельные конфигурации для наладки (уменьшенная скорость, допуск оператора ближе к зоне) и для автоматического цикла.
• Конвейерные линии: «узкие» поля вдоль трассы, чтобы исключить остановы от соседних проходов, но жестко отрабатывать вход в опасную зону возле приводных барабанов.

Переключение полей обычно завязываем на дискретные сигналы режима от ПЛК/контроллера безопасности. Так удобнее сопровождать систему: оператор видит режим, а инженер по наладке фиксирует матрицу полей в документации на линию.

Оптика и разрешение - почему 905 нм и 0,5° имеют значение

Длина волны 905 нм и класс лазера 1 означают, что устройство безопасно для глаз в нормальных условиях эксплуатации и допускает монтаж на рабочих местах без специальных «лазерных» процедур. Угловое разрешение 0,5° влияет на то, насколько корректно сканер «различает» объекты в секторе. На коротких дистанциях это особенно заметно при контроле узких проходов и стоек: чем точнее угловой шаг, тем стабильнее контур поля и тем меньше вероятность, что тонкий объект окажется в «серой зоне» между лучами при неблагоприятной геометрии.

Диапазон защитного поля 2 м и сектор 270°

Защитное поле до 2 м - типовая дистанция для локальных опасных зон: вход в робот-ячею, зона разгрузки/загрузки, торец конвейера, участок с поворотным столом. Сектор 270° дает возможность закрыть пространство «вокруг угла», оставляя сзади монтажную зону у стены/стойки. В результате мы часто ставим один сканер там, где иначе потребовались бы две завесы или комбинация датчиков с усложнением логики.

Питание и энергопотребление в шкафу автоматики

Питание 24 В пост. тока с допуском 16,8...30 В облегчает жизнь на реальных объектах, где есть просадки при пусках двигателей или длинные кабельные трассы. Потребление 0,33 А важно при компоновке источника питания и расчетах тепловыделения в шкафу, особенно если на линии несколько сканеров, безопасные реле и сетевое оборудование. Мы обычно закладываем резерв по току и отдельно проверяем качество 0V/PE, чтобы исключить наводки и «плавающие» срабатывания.

Механика, климат и стойкость к цеховым условиям

Корпус из литого алюминия - не косметика, а стабильность геометрии и лучшая стойкость к механическим воздействиям. По стандарту IEC 61496-3 заявлены виброустойчивость 5 g (10...150 Гц) и ударопрочность 10 g (16 мс). Это актуально для установок на рамах конвейеров, возле редукторов и на мобильных платформах, где вибрация - норма, а не исключение.

Степень защиты IP65 закрывает вопросы пыли и струй воды при стандартной мойке/уборке, если соблюдены требования по кабельным вводам и уплотнениям. Рабочий диапазон -10...+50 °C и хранение -25...+50 °C позволяют без экзотических климат-шкафов запускать оборудование в неотапливаемых зонах склада или на воротных участках, где зимой стабильно «минус», а летом - перегрев от солнца и техники.

Что учитываем при внедрении

• Корректный расчет безопасного расстояния с учетом времени отклика 80 мс и времени остановки механики.
• Правильный выбор высоты и места монтажа, чтобы исключить «проползание» под лучом и отражения от пола/ограждений.
• Разделение режимов на 12 полей и привязка к сигналам режима, чтобы исключить человеческий фактор.
• Контроль состояния кабелей и гермовводов для сохранения IP65 на протяжении всего жизненного цикла.

Если нужен сканер для локальной зоны риска с управляемыми полями, сектором 270° и предсказуемым откликом - закладывайте SICK S30B-2011CA в проект, а мы поможем увязать поля, расчет дистанции и схему OSSD под ваш контроллер безопасности.
