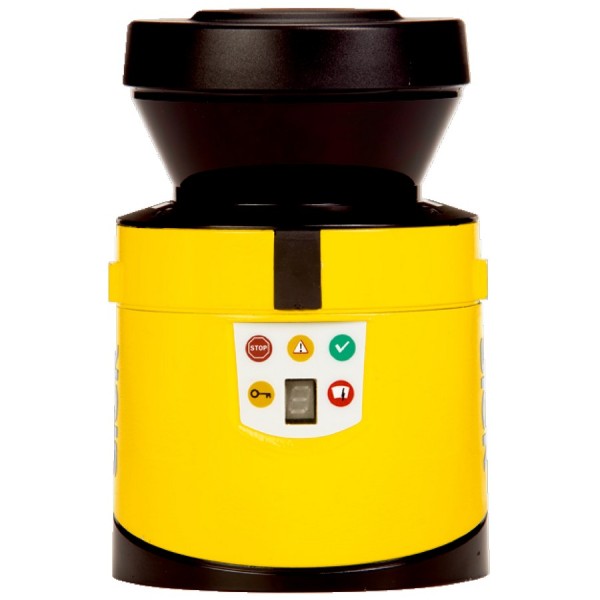

Лазерный сканер безопасности SICK S30B-2011DA
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на участке нужно одновременно защитить зону доступа персонала и не «задушить» производительность, мы обычно начинаем не с выбора ограждений, а с моделирования траектории риска. Для конвейерных развязок, паллетайзеров, поворотных столов и небольших AGV-зон хорошо работает лазерный сканер безопасности SICK S30B-2011DA: он закрывает сектор 270° и формирует защитное поле до 2 м без механических барьеров, сохраняя удобство обслуживания.
Как S30B-2011DA ведет себя в реальной эксплуатации
Сканер работает на длине волны 905 нм и относится к лазерному классу 1 - это важно для служб ОТ и эксплуатации: нет требований по спецмероприятиям, а персонал может находиться рядом с датчиком в штатном режиме. Время отклика 80 мс позволяет корректно укладываться в расчет времени остановки оборудования при проектировании по IEC 61496-3 и смежным нормам, особенно если приводная часть не «тяжелая» и торможение предсказуемо.
Отдельно отмечаем угловое разрешение 0,5°: на практике оно дает более стабильную геометрию контуров в узких проходах и возле стоек/колонн. Меньше ложных срабатываний при корректной настройке, проще добиться повторяемости в условиях перемещаемой тары и периодически меняющейся «сцены» в цеху.
Поля, логика зон и типовые сценарии
S30B-2011DA из серии S300 Professional поддерживает 24 конфигурации полей. Это не «цифра ради цифры». На объекте мы часто делаем несколько наборов: например, отдельные контуры под режим наладки, под автомат и под сервисный доступ. Или - для участка с рольгангом - один набор под движение тары, другой под ручную подачу.
Пример 1. Поворотный стол: узкое защитное поле 2 м по фронту, более широкое по бокам в зоне прохода. Переключение набора полей привязываем к состоянию автомата (RUN/SETUP), чтобы во время наладки не получать останов по тени инструмента.
Пример 2. Переход между участками: в «пиковые» смены активируем более строгую геометрию, а в ночном режиме допускаем расширенную зону предупреждения (если используется внешняя логика), чтобы заранее снизить скорость тележки или робота.
Механика, электрика и стойкость к цеховым условиям
Корпус - литой алюминий. Для нас это признак нормальной промышленной механики: меньше проблем с геометрией при вибрациях и температурных циклах, проще обеспечить стабильное крепление. По виброустойчивости заявлено 5 g в диапазоне 10...150 Гц, по ударопрочности - 10 g, 16 мс (IEC 61496-3). На линиях с «живыми» рамами, рядом с прессами или на тележках это напрямую влияет на дрейф настройки и необходимость внеплановой калибровки после механических воздействий.
Степень защиты IP65 закрывает типовые цеховые риски: пыль, влажная уборка, брызги СОЖ в зоне периферии (при грамотном размещении). Температурный диапазон -10...+50 °C для работы и -25...+50 °C для хранения - важен не только для склада, но и для неотапливаемых тамбуров, где оборудование часто «ждет» монтажа.
Питание и потребление
Питание 24 В пост. тока с допуском 16,8...30 В - это типовой промышленный диапазон, который переживает просадки на длинных линиях и не требует «лабораторного» БП. Потребление 0,33 А позволяет закладывать питание в общий шкаф автоматики без перегруза по току и без чрезмерного нагрева, что особенно полезно при плотной компоновке в небольших шкафах.
Что учитываем при внедрении
Для стабильной работы важны две вещи: корректная высота установки и чистая линия обзора. Угол сканирования 270° удобен, когда сканер ставится в угол ограждения или на стойку возле проема: сектор перекрывает подходы без «мертвых» зон сзади. При этом мы всегда проверяем, чтобы отражающие поверхности (нержавейка, пленка на паллетах) не попадали в критические участки поля - это снижает вероятность нестабильных контуров. Также заранее рассчитываем расстояние безопасности с учетом времени отклика 80 мс и времени остановки механизма - это то, что в эксплуатации отличает защищенную зону от формальности.
Если требуется подобрать геометрию полей под ваш проход/станцию и увязать сканер SICK S30B-2011DA с логикой безопасности шкафа - передайте нам план зоны и режимы работы, и мы подготовим техническое решение под монтаж и пусконаладку.
- Потребляемая мощность0,33 А Вт
- Температура хранения-25...+50 °C
- СерияS300 Professional
- Материал корпусаАлюминий литой
- Напряжение питания24 В пост. тока (16,8...30 В)
- Рабочая температура-10...+50 °c
- Степень защитыIP65
- Тип устройстваЛазерный сканер безопасности
- Время отклика80 мс
- Ударопрочность10 g, 16 мс (IEC 61496-3)
- Виброустойчивость5 g, 10...150 Гц (IEC 61496-3)
- Диапазон защитного поля2 m
- Угол сканирования270 °
- Количество полей24
- Класс лазераКласс 1
- Длина волны905 нм
- Угловое разрешение0,5°
