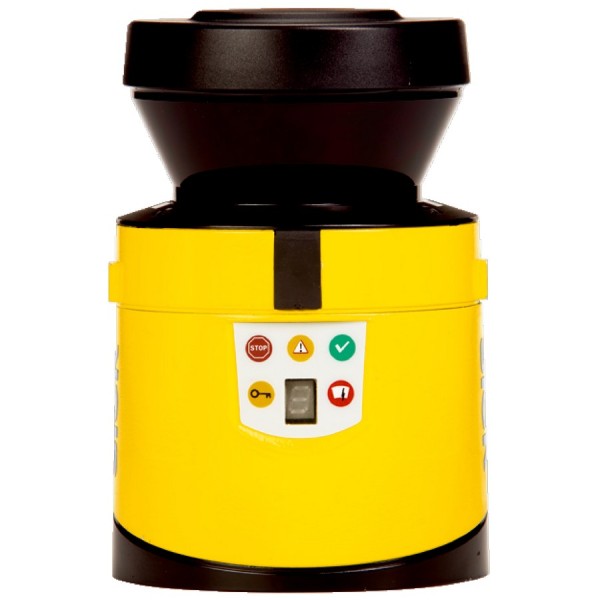

Лазерный сканер безопасности SICK S30B-2011GB

Как это работает на линии

Когда нужно закрыть опасную зону без физических ограждений - например, у роботизированной ячейки, на зоне паллетирования или у конвейера с ручной подачей - мы ставим лазерный сканер безопасности и формируем защитное поле. SICK S30B-2011GB из серии S300 Expert сканирует сектор 270° и контролирует пространство на дистанции до 2 м. При пересечении заданного поля он выдает безопасный сигнал на останов (в зависимости от схемы - через безопасное реле/контроллер). На практике это дает возможность держать производительность, не превращая участок в «клетку», и при этом выполнять требования по функциональной безопасности.

Почему именно S30B-2011GB удобен в эксплуатации

У данного сканера угловое разрешение 0,5°. Для инженера это не «красивое число», а реальная точность формирования границы поля: можно аккуратно обойти стойку, опору рольганга или край стола, не оставляя лишних «мертвых» зон и не получая ложных срабатываний от конструктивных элементов. Сектор 270° закрывает почти круг, что упрощает компоновку - часто хватает одного прибора вместо двух, особенно если сканер установлен в углу ячейки или на фронте AGV-дорожки.

Время отклика 80 мс важно при расчете безопасной дистанции. Чем меньше задержка, тем меньше требуется расстояние от границы защитного поля до опасного движения. На компактных участках это критично: мы можем удержать полезную площадь, не раздвигая оборудование «ради безопасности».

Поля и логика контроля

S30B-2011GB поддерживает до 48 полей. Это полезно не только для «разных режимов», но и для нормальной жизни производства:

• отдельные наборы полей под разные скорости конвейера или робота;
• переключение полей при изменении направления движения тележки/AGV;
• разделение на предупреждающую и защитную зоны (связка с сигнальной колонной и безопасным остановом).

Мини-пример: на упаковочной линии оператор подходит к зоне подачи. В «ручном» режиме выбираем более консервативное поле, в «автоматическом» - поле ближе к механизму, чтобы сократить простои от проходящих мимо людей. Наличие 48 конфигураций закрывает такие сценарии без переделки монтажной части.

Оптика и безопасность излучения

Длина волны 905 нм - стандартная для промышленных лидаров/сканеров, хорошо отработанная по помехоустойчивости и стабильности измерений. Класс лазера 1 означает, что излучение безопасно для глаз при нормальной эксплуатации, что упрощает внедрение в местах с постоянным персоналом и снижает количество организационных ограничений.

Электрика и интеграция в шкаф

Питание 24 В DC с диапазоном 16,8...30 В удобно для типовой автоматики: сканер нормально переносит просадки в конце длинных линий питания и при пусковых токах соседних нагрузок. Потребление 0,33 А - это понятная величина для расчета БП и селективности: закладываем запас, но не держим лишние амперы «на всякий случай», особенно когда в шкафу несколько защитных устройств и модулей связи.

Механика, корпус и стойкость к условиям цеха

Корпус - литой алюминий. В реальной эксплуатации это лучше держит геометрию и теплоотвод, чем пластик, и меньше «гуляет» при перепадах температуры. Степень защиты IP65 - практический минимум для большинства производственных зон: пыль, аэрозоль СОЖ, периодическая влажная уборка без прямой струи под давлением. Температурный диапазон работы -10...+50 °C позволяет ставить прибор в неотапливаемых зонах склада и у ворот, а хранение -25...+50 °C снижает риски на логистике и при резервном складировании.

По механической стойкости: виброустойчивость 5 g в диапазоне 10...150 Гц и ударопрочность 10 g (16 мс) по IEC 61496-3 - это про выживаемость на оборудовании с характерными вибрациями (роликовые транспортеры, прессы с удаленной установкой, тележки). Меньше шансов получить «плавающую» настройку, микросмещения крепежа и периодические ложные остановы, которые потом долго ищут как «проблему софта».

Где ставим чаще всего

• периметр роботизированной ячейки с доступом оператора для смены тары;
• опасные зоны у паллетайзеров/депаллетайзеров, где ограждение мешает логистике;
• пересечения пешеходных проходов и транспортных коридоров с динамической сменой полей;
• участки с ограниченным монтажным местом, где важны 270° обзора и 0,5° разрешение.

Если нужен сканер безопасности, который корректно интегрируется в 24 В автоматику, выдерживает условия цеха и дает гибкую настройку полей под реальные режимы работы, закладывайте SICK S30B-2011GB в проект и присылайте нам схему участка - подберем конфигурацию полей и рекомендации по установке.
