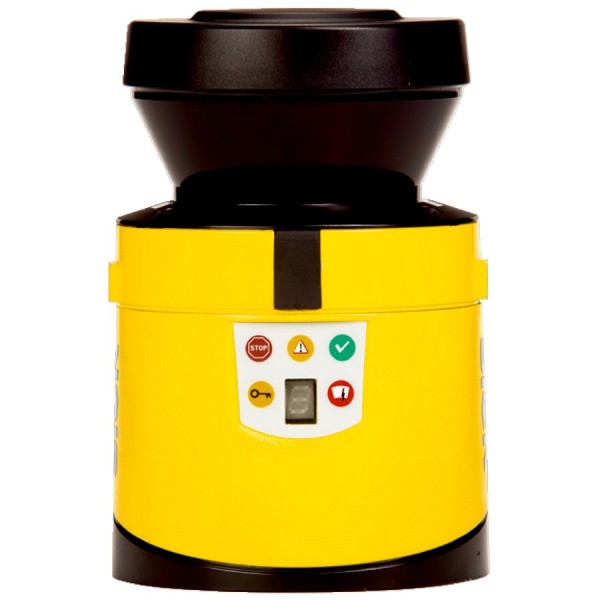

Лазерный сканер безопасности SICK S30B-3011BA

Когда нужно закрыть опасную зону вокруг робота, конвейера или паллетайзера, чаще всего упираемся не в «видит/не видит», а в то, как быстро и предсказуемо система остановит движение при реальном трафике людей и тележек. Лазерный сканер безопасности SICK S30B-3011BA из серии S300 Standard мы применяем именно в таких задачах: плоская защита на уровне пола, контроль подхода к станку, «виртуальные ограждения» в местах, где физический забор мешает логистике.

Как сканер работает в типовом цикле

Сканер формирует защитное поле с диапазоном до 3 м и контролирует сектор 270°. На практике это позволяет перекрыть фронт и бока рабочей зоны одной установкой, не перегружая проект дополнительными датчиками. Угловое разрешение 0,5° важно не на бумаге, а при настройке границы поля вдоль реальных объектов - стойки, опоры, кромки конвейера: чем выше детализация по углу, тем проще «обвести» геометрию и избежать ложных срабатываний от конструктивных элементов.

Время отклика 80 мс - параметр, который мы всегда считаем вместе с временем торможения машины. Для линий с инерцией это напрямую влияет на расчет безопасной дистанции и на то, где можно поставить сканер, чтобы не «съесть» полезную зону. В типовой схеме: при подходе оператора в защитное поле сканер выдает безопасный сигнал на реле/контроллер безопасности, дальше - останов по STO/контактору. Эти 80 мс - часть общей цепочки реакции, и их нужно закладывать в расчет по требованиям функциональной безопасности.

Три поля - для реальной логики, а не для галочки

S30B-3011BA поддерживает 3 поля. В эксплуатации это удобно для поэтапной реакции и адаптации к режимам:

• поле 1 - базовая защита при автоматическом цикле;
• поле 2 - расширенная зона при повышенной скорости (например, ускоренный транспорт на участке);
• поле 3 - сервисный режим с другой геометрией, когда ограждение частично снято или изменена компоновка.

Такой подход уменьшает соблазн «подкрутить» одно поле под все случаи и потом ловить простои от ложных остановов. Поля можно привязать к дискретному выбору режимов от ПЛК/контроллера безопасности, и это хорошо ложится на реальную эксплуатацию, где смена продукта или скорости происходит регулярно.

Оптика и безопасность излучения

Длина волны 905 нм - типичный диапазон для промышленных лидаров, устойчивый в большинстве помещений. При этом лазер класса 1 означает, что при корректной установке и эксплуатации не требуется дополнительных мер защиты глаз - важный момент для участков с постоянным присутствием персонала и аудитами по охране труда.

Механика и климат: почему литой алюминий и IP65 имеют смысл

Корпус выполнен из литого алюминия. В реальных цехах это дает две вещи: стабильную геометрию посадки (меньше «увода» при затяжке и вибрации) и нормальный теплоотвод без перегрева электроники. Степень защиты IP65 закрывает типовые риски - пыль, аэрозоль, брызги при мойке оборудования. Это не «всепогодность», но для большинства производственных помещений - правильный уровень, чтобы не городить отдельные боксы.

По устойчивости к механическим воздействиям: виброустойчивость 5 g в диапазоне 10...150 Гц и ударопрочность 10 g (16 мс) по IEC 61496-3 - те параметры, которые важны на прессах, вибропитателях, на рамах с редукторами и рядом с высокими динамиками. Сканер не должен «уставать» от постоянной микровибрации, иначе начнутся дрейфы установки и периодические ошибки.

Питание и температурные режимы

Питание 24 В постоянного тока с допуском 16,8...30 В удобно для стандартных шкафов автоматики. Такой диапазон помогает переживать просадки на длинных линиях и пусковые токи соседних нагрузок. Потребление 0,33 А стоит учитывать при распределении питания по группам и выборе UPS/буферных модулей, если требуется удержание безопасности при кратковременных провалах.

Рабочая температура -10...+50 °C и хранение -25...+50 °C закрывают большинство складских и цеховых условий. На практике мы обращаем внимание, чтобы сканер не стоял в зоне прямого теплового излучения печей или под потоками холодного воздуха - так проще сохранить стабильность и не гонять сервис на «плавающие» ошибки.

Куда ставим S30B-3011BA чаще всего

• защита периметра робота без ограждения на стороне подачи тары;
• контроль входа в опасную зону конвейерной линии с пересечением пешеходного маршрута;
• локальная зона безопасности вокруг поворотного стола или накопителя, где важен широкий угол обзора 270°.

Если требуется быстро и инженерно корректно закрыть зону до 3 м с понятной логикой по 3 полям и предсказуемой реакцией 80 мс, закладываем SICK S30B-3011BA в проект и подбираем схему включения под вашу архитектуру безопасности - отправляйте вводные по станку и режимам, подготовим решение.
