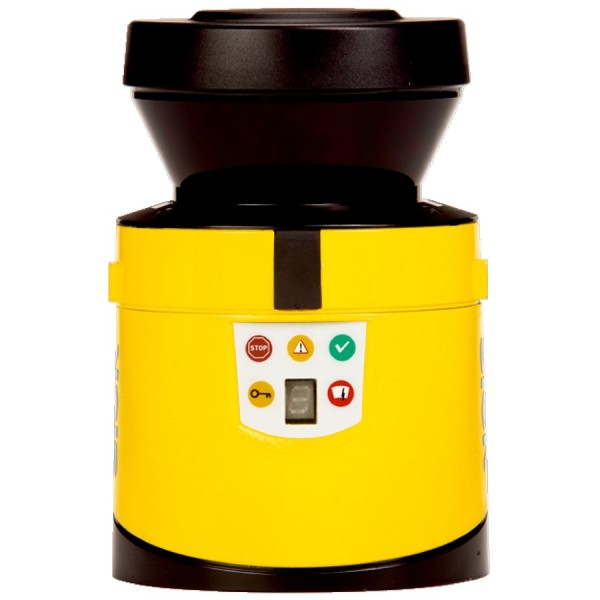

Лазерный сканер безопасности SICK S30B-3011CA

В реальных цехах сканер безопасности чаще всего ставят не «по паспорту», а туда, где мешают проходы, ворота, рольганги и где нельзя городить ограждения. SICK S30B-3011CA из серии S300 Advanced как раз про такие задачи: закрыть 270° контроля вокруг зоны риска и при этом оставить оператору нормальную логистику. Мы применяем этот класс устройств на станках с автоматической подачей, в зонах разворота AGV/AMR и на паллетайзерах - там, где нужна прогнозируемая остановка и минимум ложных срабатываний.

Как сканер ведет себя в сценарии «человек подошел к оборудованию»

Сканер формирует защитное поле с дальностью до 3 м и отслеживает проникновение в плоскости сканирования. Ключевой параметр здесь - время отклика 80 мс. На практике это то, во что мы упираемся при расчете безопасной дистанции до опасного движения: чем меньше задержка, тем компактнее можно сделать зону и тем меньше она «съедает» полезное пространство. Простой пример: на упаковочной линии с частыми подходами оператора уменьшение лишних десятков сантиметров защитной зоны сразу снижает количество остановок «на всякий случай».

Оптика и безопасность для персонала

Используется излучение 905 нм, класс лазера 1. Для эксплуатации это важно не формально: класс 1 означает, что при штатной работе не требуется отдельная защита глаз и сложные процедуры доступа. В проектировании это упрощает согласование, а в эксплуатации - снижает риск «самодеятельности», когда персонал отключает защиту из-за неудобства.

Геометрия контроля: 270° и угловое разрешение 0,5°

Угол сканирования 270° позволяет ставить устройство в углу ячейки или на стойке возле проезда, получая широкую «штору» контроля без второго датчика. Угловое разрешение 0,5° полезно в тесных местах: сканер лучше различает узкие проемы и стойки, а зона получается более «вырезанной» под реальную механику. В результате меньше паразитных остановок от элементов конструкции, которые неизбежно попадают в сектор обзора.

12 полей - не про «больше функций», а про реальную адаптацию

Наличие 12 полей дает гибкость для разных режимов машины. Мы обычно делаем как минимум два набора: «производство» и «наладка». Например, на робото-ячейке в режиме автоматической работы держим жесткое защитное поле, а в сервисном режиме используем более узкое поле с ограниченной скоростью движения - так оператор может подойти ближе, не переводя весь участок в ручной режим. Для мобильной техники сценарий другой: поля переключаются по скорости (медленно/быстро), чтобы сохранять безопасность без избыточного торможения.

Электрика и питание: стабильность в 24 В цепях

Сканер рассчитан на питание 24 В пост. тока с допуском 16,8...30 В. Этот диапазон важен, когда питание идет по длинным трассам, через клеммные сборки и распределительные шкафы, где просадки под нагрузкой - обычная история. По потреблению указано 0,33 А - при проектировании питания и UPS это позволяет точнее оценить тепловой режим и запас по току, особенно если в шкафу стоит несколько датчиков безопасности и модулей ввода-вывода.

Механика и стойкость: не боится вибраций и ударов

Для оборудования с редукторами, вибропитателями и приводами важно, чтобы датчик не «уезжал» по калибровке от механики. Здесь заявлена виброустойчивость 5 g в диапазоне 10...150 Гц и ударопрочность 10 g, 16 мс (IEC 61496-3). В реальности это снижает риск деградации точности и «плавающих» отказов, когда сканер то работает, то уходит в ошибку после очередного удара тележкой по стойке.

Корпус - литой алюминий. Мы ценим это в тяжелой эксплуатации: крепеж держится лучше, геометрия стабильнее, а сама конструкция менее чувствительна к температурным циклам и случайным механическим воздействиям по сравнению с тонкостенным пластиком.

Защита от пыли и температуры

Степень защиты IP65 - это нормальный уровень для производственных зон с пылью, стружкой, аэрозолями СОЖ и регулярной уборкой. Рабочий диапазон -10...+50 °C и хранение -25...+50 °C закрывают большинство складских и цеховых условий без необходимости городить отдельные термошкафы. Если сканер ставится рядом с воротами или в зоне сквозняков, температурный запас напрямую влияет на стабильность запуска и отсутствие «холодных» отказов зимой.

Где S30B-3011CA обычно оправдан

• Роботизированные ячейки и паллетайзеры, когда нужно ограничить доступ без жестких ограждений по всему периметру.
• Конвейерные участки и рольганги, где важно контролировать подход к зоне защемления с одной точки.
• Проезды погрузчиков и маршруты AGV/AMR - с переключением полей по режимам/скорости.
• Станки с автоматическими дверями и загрузкой, когда нужна повторяемая остановка по входу в поле.

Если вы дадите нам план зоны, скорость опасного движения и режимы работы, мы подберем конфигурацию полей и корректно увяжем SICK S30B-3011CA с вашей логикой безопасности - отправляйте исходные данные, подготовим техническое решение.
